Jultec JPS0901-16MN JESS-tauglicher Einkabel-Multischalter
Ersetzt durch JPS0901-16M => KLICK
5 Jahre Garantie
Produktbeschreibung:

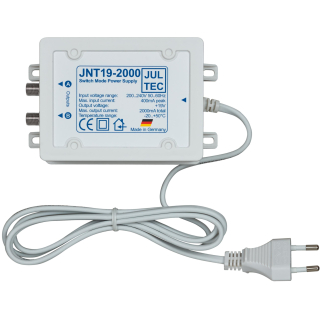

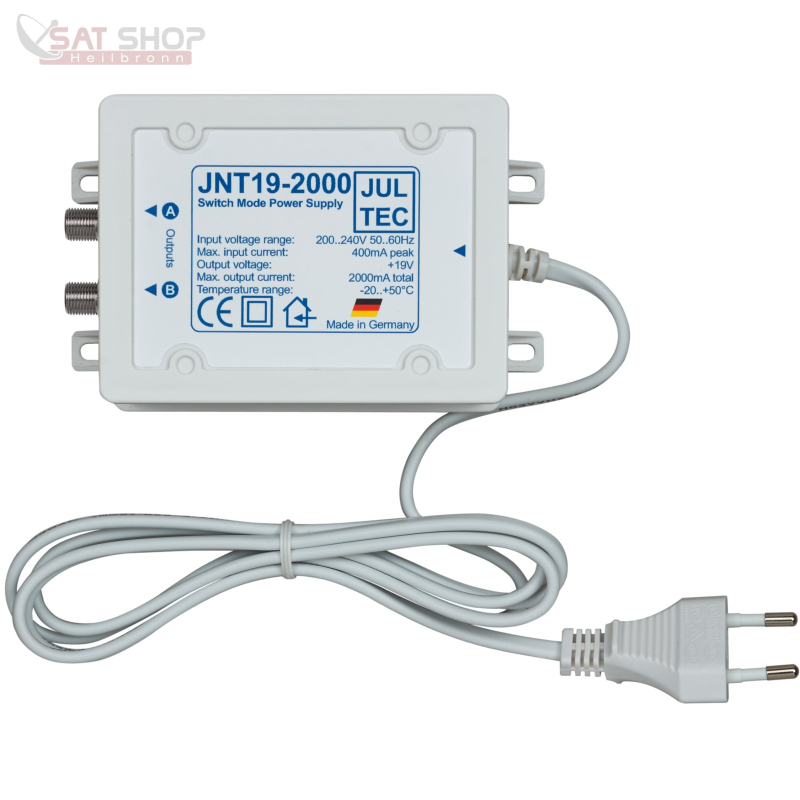

Beim JPS0901-16MN handelt es sich um einen Einkabelmultischalter für zwei Satellitensysteme (im Breitbandmodus vier Sat-Systeme). Das Gerät wird mit dem Netzteil JNT19-2000 ausgeliefert, welches für den Betrieb benötigt wird. Das LNB wird ebenfalls aus diesem Netzteil gespeist.
Am Ausgang stehen 16 Userbänder für die Versorgung von 16 Empfangsteilen (z.B. 8 Twin-Receiver oder 4 Quad-Receiver oder 2 Octo-Receiver) zur Verfügung. Alternativ kann ein herkömmlicher Satellitenempfänger (DVB-S/S2) mit 14V/18V/22kHz-Steuerung betrieben werden automatische Umschaltung / Legacy-/CSS-Kombifunktion.
Der Einkabelumsetzer nutzt die a²CSS-Technologie und ist konfigurierbar, d.h. der Anwender kann verschiedene Parameter wie z.B. Userbandfrequenzen oder eine Breitbandzuführung konfigurieren. Detaillierte Informationen dazu sind auf einer Informationsseite zusammengefasst.
Der JPS0901-16MN hat Stammleitungs-/ Kaskadenausgänge für die Sat-ZF. Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung. Das Gerät ist auch für die Verteilung von Kabelfernsehen inklusive DOCSIS 3 geeignet.
| JPS0901-16MN | |
| Anzahl Abzweige | 1 |
| Abzweig 5 .. 862 MHz | - 3 dB |
| Entkopplung port to port (Terr) | - |
| Stammleitung 950..2200 MHz | 8 x - 0,5..- 1,5 dB |
| Stammleitung 290..3000 MHz (WB) | 8 x - 0,5..- 2,5 dB |
| Eingangspegelbereich (AGC) | 60 .. 90 dBµV (WB: 70 .. 90 dBµV) |
| Entkopplung port to port (Sat) | - |
| Ausgangspegel Multischaltermodus | 90 dBµV |
| Ausgangspegel Einkabelmodus | 92 dBµV |
| Anzahl Userbänder | 1 x 16 (Klick für Frequenzraster) |
| Maximale Receiverlast | 290 mA |
| Maximale Netzteillast | 300 mA |
| LNB-Versorgung | durch externes Netzteil via F-Buchse |
| Abmessungen | 211 x 144 x 34 mm³ |
| Schirmung/EMV | CE (EN 60728-2), Klasse A |
| GTIN | 4250883433518 |
Begriffserklärungen: LINK hier drücken
Datenblatt + weitere Daten hier im Shop, in der Anlage unter "PDF" und in unserem Forum !
Hinweise:
- offene Ausgänge (Teilnehmerausgänge + ggf. vorhandene Kaskadenausgänge / nie ein DC-Strom-Eingang) bitte immer mit einem F- Endwiderstand DC-entkoppelt abschließen !
Bitte auch den terrestrischen Eingang (CATV) mit einem solchen Endwiderstand abschließen wenn er nicht verwendet wird.
- wird der Jultec-Multischalter mit Breitband-LNBs betrieben, so muss dieser speziell programmiert werden.
Siehe unter Vorprogrammierung Jultec JPS/JRS Multischalter auf Breitband-LNB-Versorgung (a²CSS Technologie)
Jultec a²CSS Technologie Manual
Nur relevant bei Jultec-Multischaltern die diese a²CSS-Technologie unterstützen
Jultec a²CSS Technologie Manual
Jultec Produktkatalog mit Anwendungsbeispielen
Update ggf. direkt unter www.jultec.de runter laden (ganz oben auf jeder Seite dort)
Jultec Produktkatalog mit Anwendungsbeispielen
Jultec Schulungs-/Seminar-Unterlagen 5/2015 (technische Infos)
JULTEC bietet kontinuierlich an verschiedenen Orten Produktschulungen an. Die dazugehörigen Seminarunterlagen sind hier downloadbar.
Quelle: http://jultec.de/gloss_Seminar_Download.html / auch zu finden bei uns im Forum unter https://www.satanlagenforum.de/jultec-fachbegriffe-erklarung-t8798.html
Jultec Schulungs-/Seminar-Unterlagen 5/2015 (technische Infos)
