Jultec JPS0502-8+4T Einkabel-Multischalter mit 2x 8 Umsetzungen + 4x Legacy (incl. Netzteil JNT19-2000)
Ersetzt durch => Jultec JRS0502-4+4T (Gen2) oder Jultec JRS0502-8+4T (Gen2)
5 Jahre Garantie
Produktbeschreibung:

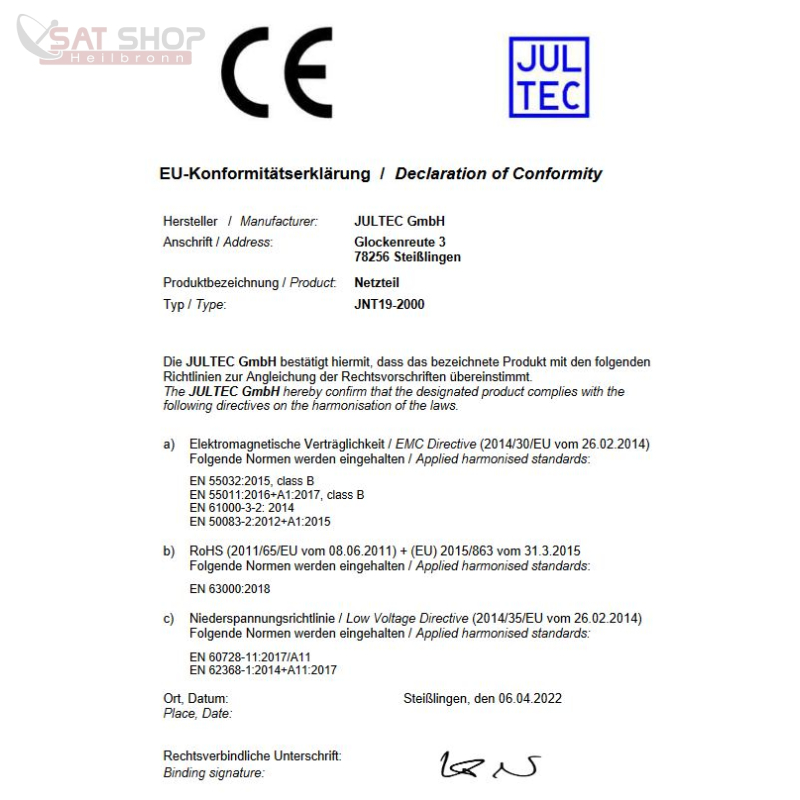

Der JPS0502-8+4T ist eine Kombination aus Einkabelumsetzer und Multischalter für ein Satellitensystem. Das Gerät versorgt sich komplett aus den angeschlossenen Empfangsgeräten, für die Speisung des LNBs ist ein externes Netzteil erforderlich - hier im Angebot inbegriffen (Jultec JNT19-2000).
Das Gerät ist mit zwei Einkabelausgängen ausgestattet, an denen jeweils und unabhängig voneinander acht Userbänder zur Verfügung stehen. Hier können sowohl Twin-, als auch Quad-Empfangsgeräte betrieben werden, aber auch je acht Einzelreceiver. Im Multischalter-Modus kann an diesen Ausgängen auch jeweils ein herkömmlicher Empfänger ohne Einkabelsteuerung betrieben werden (automatische Umschaltung / Legacy-/CSS-Kombifunktion).
An weiteren vier Ausgängen kann jeweils ein herkömmlicher Satellitenempfänger (DVB-S/S2) mit 14V/18V/22kHz-Steuerung betrieben werden (auch Fernseher mit integriertem Sat-Empangsteil).
Der JPS0502-8+4T ist zusätzlich sowohl für die Verteilung terrestrischer Signale geeignet (UKW, DAB+, DVB-T/T2; 3-Loch-Stichdose wie z.B. JAD300TRS verwenden), als auch für die Verteilung von Kabelfernsehsignalen auch mit Internetzugang/Telefonie (DVB-C/C2 inklusive DOCSIS 3; 4-Loch-Stichdose wie z.B. JAD400TRSM verwenden)
Diese Einkabelumsetzer nutzen die a²CSS-Technologie und sind konfigurierbar, d.h. der Anwender kann verschiedene Parameter wie z.B. Userbandfrequenzen oder eine Breitbandzuführung konfigurieren. Detaillierte Informationen dazu sind auf einer Informationsseite zusammengefasst.
| JPS0502-8+4T | |
| Anzahl Abzweige | 6 (2x Einkabel/Multiswitch, 4x Multiswitch) |
| Abzweig 5 .. 862 MHz | - 19 dB |
| Entkopplung port to port (Terr) | > 35 dB |
| Stammleitung 950..2200 MHz | - |
| Abzweig 950..2200 MHz (Multiswitch port) | - 6 .. 0 dB |
| Entkopplung port to port (Sat) | > 26 dB |
| Max. Ausgangspegel Sat (Multisw. Port) | 100 dBµV @ 35 dB |
| Eingangspegelbereich (AGC) | 60 .. 90 dBµV |
| AGC-Ausgangspegel Multisw / Einkabel | 91 dBµV / 93 dBµV |
| Anzahl Userbänder | 2 x 8 (Klick für Frequenzraster) |
| Maximale Receiverlast Multischalter | 40 mA |
| Maximale Receiverlast Einkabelmodus | 290 mA |
| LNB-Versorgung | durch externes Netzteil via F-Buchse |
| Abmessungen | 131 x 144 x 34 mm |
| Schirmung/EMV | CE (EN 607282), Klasse A |
| GTIN | 4250883431972 |
Begriffserklärungen: LINK hier drücken
Datenblatt + weitere Daten hier im Shop, in der Anlage unter "PDF" und in unserem Forum !
Hinweise:
- offene Ausgänge (Teilnehmerausgänge + ggf. vorhandene Kaskadenausgänge / nie ein DC-Strom-Eingang) bitte immer mit einem F- Endwiderstand DC-entkoppelt abschließen !
Bitte auch den terrestrischen Eingang (CATV) mit einem solchen Endwiderstand abschließen wenn er nicht verwendet wird.
Jultec a²CSS Technologie Manual
Nur relevant bei Jultec-Multischaltern die diese a²CSS-Technologie unterstützen
Jultec a²CSS Technologie Manual
Jultec Produktkatalog mit Anwendungsbeispielen
Update ggf. direkt unter www.jultec.de runter laden (ganz oben auf jeder Seite dort)
Jultec Produktkatalog mit Anwendungsbeispielen
Jultec Schulungs-/Seminar-Unterlagen 5/2015 (technische Infos)
JULTEC bietet kontinuierlich an verschiedenen Orten Produktschulungen an. Die dazugehörigen Seminarunterlagen sind hier downloadbar.
Quelle: http://jultec.de/gloss_Seminar_Download.html / auch zu finden bei uns im Forum unter https://www.satanlagenforum.de/jultec-fachbegriffe-erklarung-t8798.html
Jultec Schulungs-/Seminar-Unterlagen 5/2015 (technische Infos)
Jultec Schulungs-/Seminar-Unterlagen 11/2015 (technische Infos)
Jultec Schulungs-/Seminar-Unterlagen 10/2016 (technische Infos)
Jultec Schulungs-/Seminar-Unterlagen 3/2017 (technische Infos)
