Jultec JAD3xxTRS/TSM Antennendose für Unicable / Jess

Jultec JAD3xxTRS/TSM Antennendose für Unicable / Jess

(13 Bewertungen)

Artikelnummer: DS_Jultec_JAD3
GTIN: 4250883480000
Kategorie: Antennendosen
Hersteller: Jultec

Diodenentkoppelte Stich-, End- bzw. Durchgangsdose für den sicheren Unicable (EN50494) und JESS (EN50607) Betrieb - CLASS A
Jetzt auch die neuen Versionen mit erweitertem CATV-Bereich bis 1218 MHz und Docsis 3.1 + 4.0 tauglich.

welche Dose ?: JAD300TRS (Stichdose)

JAD307TRS (Enddose - 7db)

JAD310TRS (Durchgangsdose - 10db)+ 1,45 €

JAD314TRS (Durchgangsdose - 14db)+ 1,45 €

JAD318TRS (Durchgangsdose - 18db)+ 1,45 €

JAD309TSM (Enddose - 9db)+ 13,61 €

JAD313TSM (Durchgangsdose - 13db)+ 13,61 €

JAD317TSM (Durchgangsdose - 17db)+ 13,61 €

JAD320TSM (Durchgangsdose - 20db)+ 13,61 €

10,89 €

inkl. 19% USt. , zzgl.

verfügbar

Bitte wählen Sie hier Ihre gewünschte Variation, Ausführung oder Farbe im Auswahlfeld aus !
Erst dann können Sie den Artikel in den Warenkorb legen.

Beschreibung
Bewertungen

JAD - Jultec Antennendose mit Diodenentkopplung (Antennasocket Diode-Isolated)

Produktbeschreibung:
Mit der Serie JAD3xxTRS stehen Antennensteckdosen mit Diodenentkopplung auf der Fernspeiseeinkopplung zur Verfügung. Diese Dosen werden dort eingesetzt, wo eine Einkabel-Ableitung innerhalb einer Wohnung verteilt wird. Für wohnungsübergreifende Einkabelinstallationen sollten die Dosen der JAP-Serie verwendet werden. Zum Angleichen der Pegel stehen Dosen mit unterschiedlichen Auskoppeldämpfungen, sowie eine echte, intern terminierte Enddose (JAD307TRS) zur Verfügung.
Die JAD300TRS ist eine reine Stichleitungsdose (z.B. für LNB-/Multischalter-Direkt-Anschluss im Legacy-Modus / nicht bzw. nur in bestimmten Fällen geeignet für Unicable-/JESS-Anwendungen - siehe Erklärung bei uns im Forum hier, hier und auch hier).
Ein CATV-Modem (Router/Netzwerk-Switch) kann jeweils am TV-Port betrieben werden (5..65/109..862 MHz)

Neu ! JAD-TSM-Serie ! Achtung, nur für ganz spezielle Einsätze mit Einkabelumsetzern (JPS/JRS), nicht für Legacy-Multischalter (JRM) geeignet !

JAD-Serie mit CATV bis 1218 MHz (nur TSM)

Die Antennensteckdosen der JAD-Serie wurden von uns im Kabelfernseh-Frequenzbereich nach den neuen hohen Anforderungen der Kabelnetzbetreiber für DOCSIS 3.1 und DOCSIS 4.0 und im Sat-Bereich mit unserer langjährigen Systemerfahrung in der Kombination von Kabelfernsehen mit Satellitenempfang entwickelt.
Die Dosen sind mit einem erweitertem CATV-Frequenzbereich bis 1218 MHz ausgestattet (Sat-ZF ab 1350 MHz) und ermöglichen so hohe Datenraten per DOCSIS. Diese Dosen können nur in Verbindung mit Einkabelumsetzern eingesetzt werden, sie sind wegen der sich überschneidenden Frequenzbereiche nicht für den Einsatz an herkömmlichen Multischaltern mit Legacy-Signalen geeignet!
Die Stammleitungsanschlüsse sind fernspeisedurchgängig, vom Sat-Port zum Stamm ist eine Diodenentkopplung vorhanden.
Bei wohnungsübergreifender Installation sollten nicht diese, sondern konfigurierbare Filterdosen der JAP-Serie eingesetzt werden.

Passend für alle gängigen Schalterprogramme (z.B. für Busch-Jäger, Jung, Merten, Berker, Kopp etc., Antennendosen-Abmessungen /-Lochabstände sind genormt)

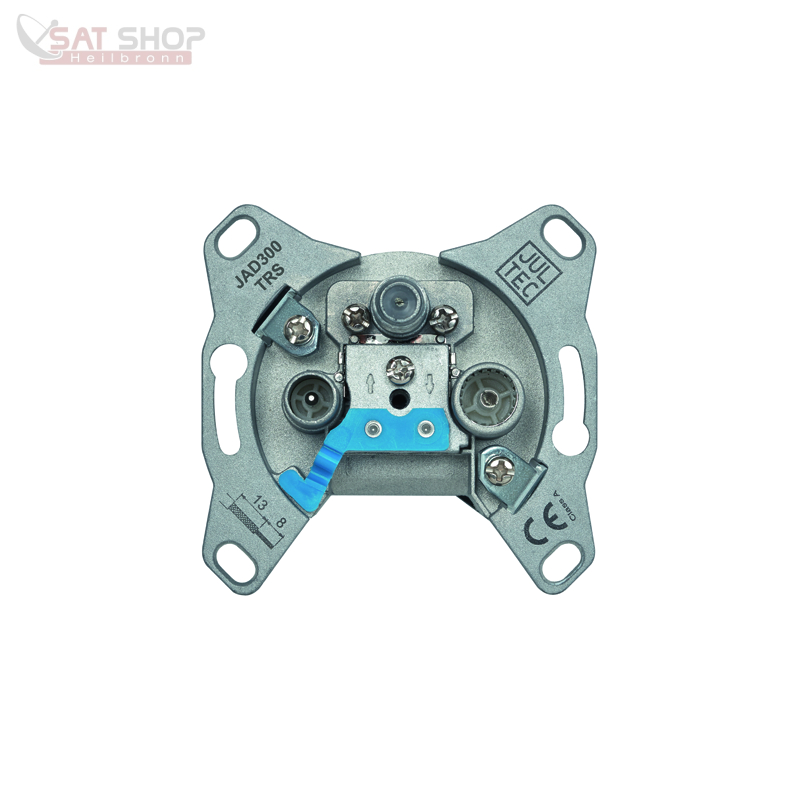

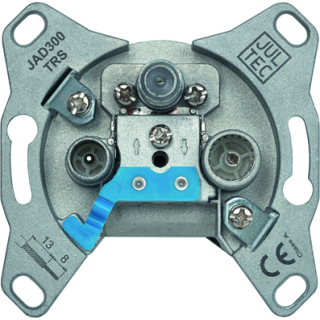

	JAD300 TRS	JAD307 TRS	JAD310 TRS	JAD314 TRS	JAD318 TRS
Stamm 5MHz	-	-	- 1,5 dB	- 1,5 dB	- 1,1 dB
Stamm 450MHz	-	-	- 1,6 dB	- 1,5 dB	- 1,2 dB
Stamm 862MHz	-	-	- 1,7 dB	- 1,5 dB	- 1,3 dB
Stamm 950MHz	-	-	- 1,7 dB	- 1,5 dB	- 1,4 dB
Stamm 1500MHz	-	-	- 2,3 dB	- 2,0 dB	- 1,9 dB
Stamm 1800MHz	-	-	- 2,8 dB	- 2,2 dB	- 1,9 dB
Stamm 2150MHz	-	-	- 3,7 dB	- 2,5 dB	- 2,2 dB
Abzweig Radio IEC-Buchse	- 4,5 dB 87,5 .. 108 MHz	- 8 dB 87,5 .. 108 MHz	- 12 dB 87,5 .. 108 MHz	- 16 dB 87,5 .. 108 MHz	- 20 dB 87,5 .. 108 MHz
Abzweig TV IEC-Stecker	- 2 dB 5..65/109..862 MHz	- 7 dB 5..65/109..862MHz	- 10 dB 5..65/109..862 MHz	- 14 dB 5..65/109..862 MHz	- 18 dB 5..65/109..862 MHz
Abzweig Sat F-Buchse	- 2 dB 950..2150 MHz	- 7 dB 950..2150 MHz	- 10 dB 950..2150 MHz	- 14 dB 950..2150 MHz	- 18 dB 950..2150 MHz
Abzweig Modem F-Buchse	-	-	-	-	-
Max. Modempegel	120 dBµV (TV-Buchse)	120 dBµV (TV-Buchse)	120 dBµV (TV-Buchse)	120 dBµV (TV-Buchse)	120 dBµV (TV-Buchse)
DC-Durchgang	max. 500 mA	max. 500 mA	max. 500 mA	max. 500 mA	max. 500 mA
Einbautiefe	22,5 mm	22,5 mm	22,5 mm	22,5 mm	22,5 mm
Schirmung/EMV	CE, Klasse A	CE, Klasse A	CE, Klasse A	CE, Klasse A	CE, Klasse A
GTIN	4250883480000	4250883480017	4250883480024	4250883480031	4250883480048

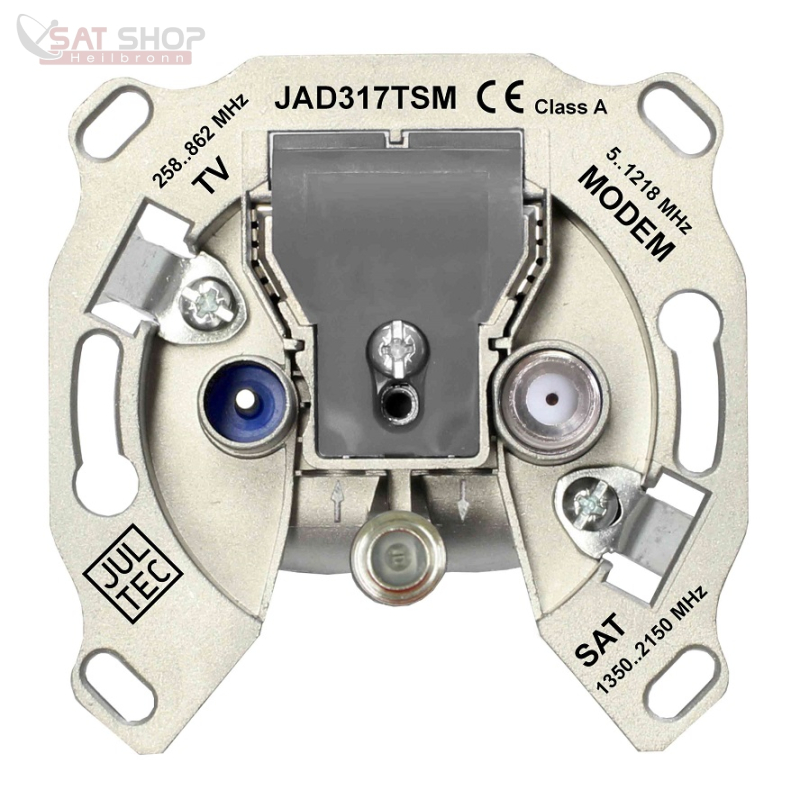

	JAD309 TSM	JAD313 TSM	JAD317 TSM	JAD320 TSM
Stamm 15MHz	-	- 3,1 dB	- 2,4 dB	- 2,0 dB
Stamm 204MHz	-	- 3,2 dB	- 2,2 dB	- 1,9 dB
Stamm 258 MHz	-	- 3,2 dB	- 2,2 dB	- 1,8 dB
Stamm 862MHz	-	- 3,1 dB	- 2,3 dB	- 1,8 dB
Stamm 1218MHz	-	- 3,1 dB	- 3,1 dB	- 2,4 dB
Stamm 1350MHz	-	- 3,1 dB	- 3,1 dB	- 2,4 dB
Stamm 1800MHz	-	- 4,3 dB	- 3,8 dB	- 3,2 dB
Stamm 2150MHz	-	- 4,5 dB	- 4,3 dB	- 4,1 dB
Abzweig TV IEC-Strecker	- 9 dB 258 .. 862 MHz	- 13 dB 258 .. 862 MHz	- 17 dB 258 .. 862 MHz	- 20 dB 258 .. 862 MHz
Abzweig Sat F-Buchse	- 9 dB 1350..2150 MHz	- 13 dB 1350..2150 MHz	- 17 dB 1350..2150 MHz	- 20 dB 1350..2150 MHz
Abzweig Modem F-Buchse	- 9 dB 15..1218 MHz	- 13 dB 15..1218 MHz	- 17 dB 15..1218 MHz	- 20 dB 15..1218 MHz
Isolation TV/Modem 15 .. 204 MHz	>= 60 dB	>= 60 dB	>= 60 dB	>= 60 dB
Isolation TV/Modem 258 .. 1218 MHz	>= 24 dB	>= 24 dB	>= 24 dB	>= 24 dB
Sperrtiefe TV -> IN 5..65 MHz	>= 58 dB	>= 63 dB	>= 67 dB	>= 70 dB
Sperrtiefe TV -> IN 65 .. 204 MHz	>= 48 dB	>= 53 dB	>= 57 dB	>= 60 dB
Max. Modempegel	120 dBµV (IMD kleiner 5 dBµV)	120 dBµV (IMD kleiner 5 dBµV)	120 dBµV (IMD kleiner 5 dBµV)	120 dBµV (IMD kleiner 5 dBµV)
DC-Durchgang	max. 500 mA	max. 500 mA	max. 500 mA	max. 500 mA
Einbautiefe	20,5 mm	20,5 mm	20,5 mm	20,5 mm
Schirmung/EMV	CE, Klasse A	CE, Klasse A	CE, Klasse A	CE, Klasse A
GTIN	4250883480413	4250883480420	4250883480437	4250883480444

JAD300TRS: Stichdose, welche als einzige Dose einer Ableitung eingesetzt werden (Legacy-Betrieb)
JAD307TRS + JAD309TSM: Enddose, diese terminiert eine Stammleitung (als letzte Dose, diodenentkoppelt)
JAD310/314/318TRS + JAD313/317/320TSM: Durchschleifdose/Durchgangsdose mit unterschiedlichen Auskoppeldämpfungen (diodenentkoppelt)
JAD400TRSM: Stichdose mit Modemanschluss, welche als einzige Dose einer Ableitung eingesetzt wird
JAD410TRSM: Durchschleifdose/Durchgangsdose mit Modemanschluss (diodenentkoppelt)

..... unterschiedlicher Auskoppeldämpfung für die Pegelanpassung der Anlage

Hilfreiche Links mit genauen Erklärungen dazu:
Pegelanpassung
Pegelberechnung
Dänpfungsglied

Lieferung ohne Abdeckplatte und Aufputz-Rahmen ! Diese Teile können einzeln oder komplett zusammen hier im Shop extra hinzu bestellt werden (Rubrik => Antennendosen).

JAD 300 307 309 310 313 314 317 318 320 TRS TSM

PDF

Jultec Produktkatalog mit Anwendungsbeispielen

Jultec Produktkatalog mit Anwendungsbeispielen

Technisches Datenblatt Jultec JRM-Serie (englisch + deutsch)

Technisches Datenblatt Jultec JRM-Serie (englisch + deutsch)

JULTEC JNews 01 Ausgabe 2015 (für JRM-Multischalter Serie)

JNews Ausgabe Nr. 1
Es hat gerade noch zur ANGACOM gereicht, die erste Ausgabe der JNews ist fertig!
JNews soll kein reines Werbe- und Produktankündigungsblatt sein, vielmehr ist das Ziel, jeweils eine Produktgruppe vorzustellen und die technischen Hintergründe dazu ausführlich zu erklären. Da JULTEC im Gegensatz zu vielen Wettbewerbern eine eigene Entwicklung und Fertigung (und damit eigenes Know-How) in Deutschland hat, bietet es sich an, dass gerade JULTEC eine solche Broschüre anbietet.
Das Thema der ersten Ausgabe sind Multischalter für komplett receivergeseiste Verteilnetze. Hier gibt es teilweise noch einen großen Erklärungsbedarf, warum unsere Geräte im Gegensatz zu vielen Wettbewerbsprodukten auch ohne Netzteilanschluss betriebbsicher funktionieren. Dabei wird bewusst auch auf die kritischen Punkte der Installation eingegangen und anhand von Berechnungen erklärt, wo die Grenzen eines solchen Systems liegen. Oft sind es Kleinigkeiten, an die man als Installateur vorher nie gedacht hat, die aber über Erfolg und Mißerfolg entscheiden. Wir wollen dem Installateur die Sicherheit geben, energieeffiziente und dauerhaft betriebssichere Netze für seine Kunden aufzubauen.

JULTEC JNews 01 Ausgabe 2015 (für JRM-Multischalter Serie)

Jultec a²CSS Technologie Manuel

Jultec a²CSS Technologie Manuel

Jultec Schulungs-/Seminar-Unterlagen 5/2015 (technische Infos)

JULTEC bietet kontinuierlich an verschiedenen Orten Produktschulungen an. Die dazugehörigen Seminarunterlagen sind hier downloadbar.
Quelle: http://jultec.de/gloss_Seminar_Download.html / auch zu finden bei uns im Forum unter https://www.satanlagenforum.de/jultec-fachbegriffe-erklarung-t8798.html

Jultec Schulungs-/Seminar-Unterlagen 5/2015 (technische Infos)
