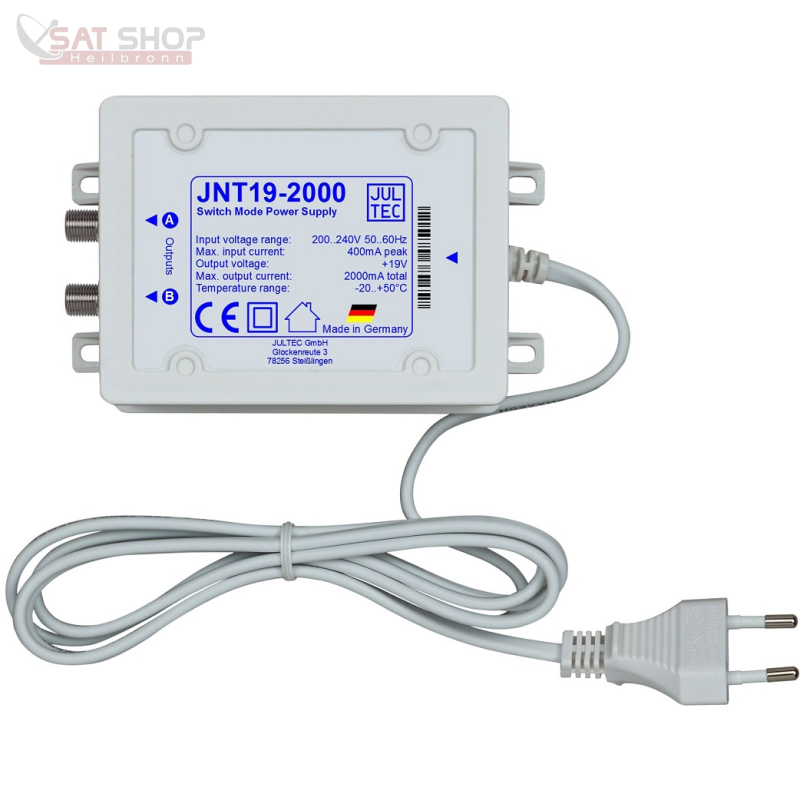

Jultec JNT19-2000 - Switching Power-Supply Jultec für Multischalter/ Einkabel-Schalter JPS-/JRS-Serie (JRS = optional) und auch JMA-, JAC- bzw. JFA-Geräte
Beim JNT19-2000 handelt es sich um ein Schaltnetzteil zur Ergänzung der JULTEC-Verteilkomponenten. Das Netzteil ist dabei nicht nur mechanisch optimiert und für den Einsatz mit JULTEC-Komponenten maßgeschneidert, sondern besonders robust und langlebig ausgelegt. Darüber hinaus hält dieses Netzteil die strengen EMV- und Sicherheitsanforderungen der Antennenverteiltechnik und die EUP-Richtlinie (2019/1782) ein.
Das Netzteil ist mit zwei gleichberechtigten F-Buchsen ausgestattet, so dass auch mehrere Geräte aus einem Netzteil versorgt werden können (z.B. ein "JPS" und ein "JMA" bzw. auch "JFA110" UKW-Verstärker oder "JAC110" Kabelfernsehe-Verstärker). Die Ausgangsbuchsen des Netzteils haben die gleiche mechanische Anordnung wie die Verteilkomponenten, so dass das Netzteil mit dem hochwertigen Schnellverbinder JFQ1 direkt auf ein Gerät aufgeschoben werden kann. Ebenso ist eine Verlängerung mit handelsüblichen F-Antennenkabel möglich.
Die F-Anschlüsse sind beide HF-terminiert, d.h. mit dem Netzteil kann eine Stammleitung abgeschlossen werden (keine HF-Durchschleifung!).
Verteilkomponenten, welche für den eigenen Betrieb ein Netzteil benötigen (z.B. Startverstärker JAL), werden immer mit Netzteil ausgeliefert.
Das Schaltnetzteil wurde von einer spezialisierten Partnerfirma für JULTEC entwickelt und wird in Deutschland produziert.
| JNT19-2000 | |
| Eingangsspannung | 200..240 V AC 50 Hz |
| Ausgangsspannung | 19 V DC |
| Max. Ausgangsstrom | 2000 mA |
| Abmessungen (zzgl. Anschlussleitung) |
130 x 79 x 55 mm³ |
| EMV | CE (u.a. EN 60728-2) |
| GTIN | 4250883485012 |
Profi-Tipp !!!!
Stecker-Netzteile wie hier sind qualitativ oft sehr minderwertig (sieht man an den Ausfällen). Wir verwenden für die Versorgung eines optischen LNBs daher Profi-Netzteile (Jultec JNT19-2000).
Dieses Netzteil kann sogar für bis zu 4 optische LNBs gleichzeitig versorgt verwendet werden (liefert 2000mA, und das sogar über 2 getrennte Ausgänge). Hierfür müssen dann spezielle Verteiler verwendet werden ohne Diodenentkopplung. Der 2-fach Verteiler wäre ein Kathrein EBC110 und der 4-fach Verteiler wäre ein Kathrein EBC114 (was man aber nicht so macht, lieber 2x den EBC110 an jeweils einen Ausgang vom JNT19-2000 Netzteil).
Referenzbeitrag bei uns im Forum mit Erklärung und Bildern: Jultec JPS-Multischalter Breitband-Versorgung via optischem LNB per Jultec JOL0102-90A
Konformitätserklärung Jultec Netzteil JNT19-2000
Jultec Produktkatalog mit Anwendungsbeispielen
Jultec a²CSS Technologie Manual
Technisches Datenblatt Jultec JPS-Serie (englisch + deutsch)
Technisches Datenblatt Jultec JRS-Serie (englisch + deutsch)
Jultec Schulungs-/Seminar-Unterlagen 5/2015 (technische Infos)
JULTEC bietet kontinuierlich an verschiedenen Orten Produktschulungen an. Die dazugehörigen Seminarunterlagen sind hier downloadbar.
Quelle: http://jultec.de/gloss_Seminar_Download.html / auch zu finden bei uns im Forum unter https://www.satanlagenforum.de/jultec-fachbegriffe-erklarung-t8798.html
Jultec Schulungs-/Seminar-Unterlagen 5/2015 (technische Infos)
Jultec Schulungs-/Seminar-Unterlagen 11/2015 (technische Infos)
Jultec Schulungs-/Seminar-Unterlagen 10/2016 (technische Infos)
Jultec Schulungs-/Seminar-Unterlagen 3/2017 (technische Infos)
| Artikelgewicht: | 0,29 Kg |
| Abmessungen (LxBxH) ( Länge × Breite × Höhe ): | 13,00 × 7,90 × 5,50 cm |
