Self-Install F-Stecker Cabelcon CC F-56 5.1 - ALT

Self-Install F-Stecker Cabelcon CC F-56 5.1 - ALT

(12 Bewertungen)

Artikelnummer: CC-F56_5-1
GTIN: 5707957079763
Kategorie: Stecker
Hersteller: Cabelcon (Corning)

Montage ohne jegliches Spezialwerkzeug - für Koax-Kabel 6.5-7.2mm Aussendurchmesser (1.0-1.13mm Innenleiter) und mit Dielektrikum ab 4,7 mm Durchmesser.

0,88 €

inkl. 19% USt. , zzgl.

ab	Stückpreis / Stk
50	0,78 €*
100	0,68 €*

nicht verfügbar
Lieferstatus: ersetzt durch Nachfolger, siehe Hinweis in der Artikelbeschreibung

Cabelcon F-56 5.1 Self Install Nitin F-Stecker

Ersetzt durch neue Stecker mit True Drop Technologie => Cabelcon F-6-TD Self Install 5.1 NI True Drop

-----------------------------------------

Montage ohne jegliches Spezialwerkzeug !

Für Koax-Kabel 6.5-7.2mm Aussendurchmesser (1.0-1.13mm Innenleiter) und mit Dielektrikum ab 4,7 mm Durchmesser.

Zum Befestigen am Kabel wird der Stecker einfach auf das abisolierte Kabel aufgesteckt. Beim Ziehen am Kabel wird der Stecker angepresst, beim Festziehen an der F-Buchse schiebt sich der Stecker endgültig zusammen und die Verbindung steht.

Sehr schnelle und sichere Montage mit nur einem Koaxial-Abisolierwerkzeug - keine Crimpzange oder Kompressionszange erforderlich.
Für eine einfache Abisolierung des Kabels auf die genau passende Länge empfiehlt sich das Cabelcon-Abisolier Werkzeug (Kabelstripper).

Technische Daten (typ.)
- Betriebsfähigkeit bis 3 GHz
- Wellenwiderstand 75 Ohm
- Schirmungsmaß 30-862 MHz 110 dB
- Schirmungsmaß 862-3000 MHz 90 dB
- Transfer Impedance 5-30 MHz <5 mOhm
- Rückflussdämpfung bei 1000 MHz 37 dB
- Rückflussdämpfung bei 3000 MHz 28 dB
- IMD (3. Ordnung bei 2x100 mW) -120dBc
- IMD (IP3 - Wert) +80 dBm
- Max. Strombelastung Kabeldaten
- Max. Zugfestigkeit (über alles) 200N

Baugleich Kathrein EMK 20, alle Werkzeuge hierfür sind verwendbar

Getestete Kabel:
- Kathrein LCD 90, LCD 95, LCD 99, LCD 111 und LCD 115
- Belden H125
- Hirschmann Koka 799 B
- Dur-Line Dur95, Dur110, Dur-Line 4in1 Quad-Koax 7mm
- BSF-Koaxkabel 90, 100, 110

Eine Referenzliste passender Kabel finden Sie unter http://www.cabelcon.dk/

Montageanleitung + Datenblatt finden sie hier zum Download als Anlage.
Beitrag im Forum mit Hinweisen zur GENAUEN Montage von solchen Steckern

Hersteller : CABELCON
Artikelnummer des Herstellers : 99909644-01

PDF

Technisches Datenblatt Cabelcon Self-Install Stecker CC F-56 5.1

Technisches Datenblatt Cabelcon Self-Install Stecker CC F-56 5.1

Cabelcon Stecker Gesamtübersicht

Cabelcon Stecker Gesamtübersicht

Datenblatt Cabelcon Self-Install Stecker 2

auch in wasserdicht (waterproof) lieferbar

Datenblatt Cabelcon Self-Install Stecker 2

Datenblatt Cabelcon Self-Install Stecker

Neuer Self-Install-Stecker in Ganzmetallausführung

Cabelcon bringt jetzt die nächste Generation Self-Install (TM) - Stecker auf den Markt. Es gibt sie in vier Größen für RG6-Kabel: 3.7, 3.9, 4.9 und 5.1.

Der brandneue Cabelcon Self-Install Kompressionsstecker ist ein einzigartiges Qualitätsprodukt, das unter anderem entwickelt wurde, um die oft in Heimwerkerinstallationen verwendeten Aufdrehstecker minderer Qualität zu ersetzen.

Einfach drauf - nie wieder runter!
Die Montage ist einfacher und präziser als je zuvor. Das Kabel abisolieren und den Stecker drauf schieben – das ist alles! Der Cabelcon Self-Install-Stecker befestigt sich auf dem Kabel automatisch ohne Werkzeug und kann nicht wieder entfernt werden.

Cabelcon Self-Install ist die perfekte Wahl für die Heimwerkerinstallation zu Hause - es sind keine Spezialwerkzeuge erforderlich! Cabelcon Self-Install ist mit einer speziellen fingerfreundlichen freilaufenden Mutter ausgestattet, die aus unserer Reihe UltraEase (TM) - F-Konnektoren wohlbekannt ist. Wir empfehlen, diese Stecker für die Heimwerkerinstallation zusammen mit unserem praktischen und preiswerten Tascheinstallationswerkzeug zu kaufen: einer Kombination aus Abisolierer und 11mm- Schlüssel.

Self-Install - auch für Profis
Self-Install eignet sich auch für den Profis . Sowohl die elektrischen als auch die mechanischen Werte erfüllen professionelle Standards. Self-Install -Stecker sind in erster Linie für Innenanwendungen vorgesehen.

Bestellinformationen:
F-59 3.7 Self-Install 99909637
F-59 3.9 Self-Install 99909646
F-56 4.9 Self-Install 99909643-01
F-56 4.9W Self-Install 99909647-01
F-56 5.1 Self-Install 99909644-01
F-56 5.1W Self-Install 99909648-01
(W = waterproof/wasserfest)

Datenblatt Cabelcon Self-Install Stecker

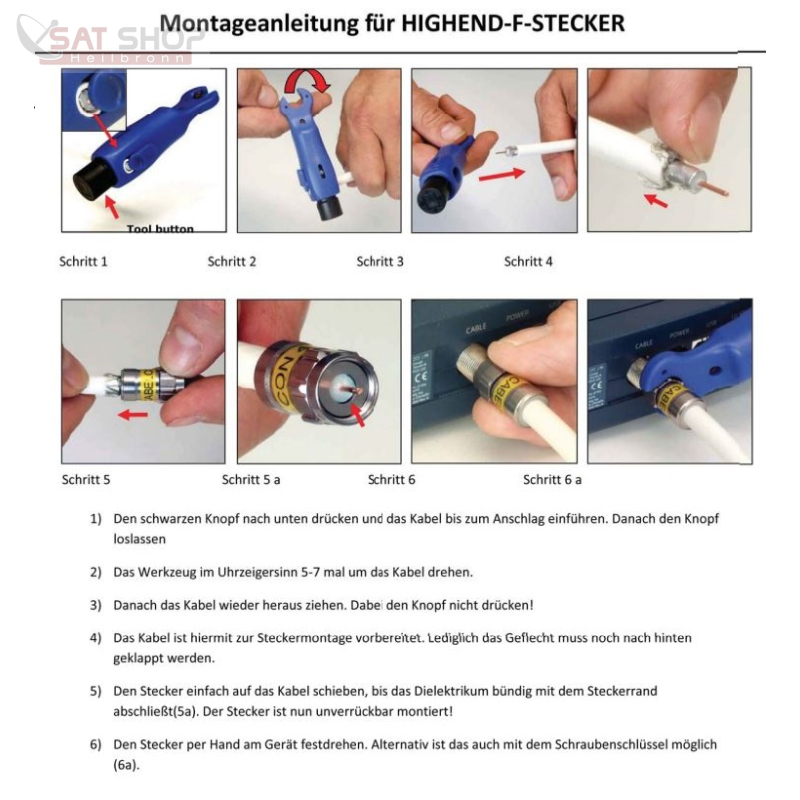

Montageanleitung Cablecon Self-Install F-Stecker

Montageanleitung Cablecon Self-Install F-Stecker

Angaben zur Produktsicherheit

Herstellerinformationen:

Amphenol Cabelcon ApS
Industriparken 10
Vordingborg, Dänemark, 4760
CCcustomercare@cabelcon.com
https://www.corning.com/optical-communications/emea/de/home/products.html#rf

Artikelgewicht:	0,01 kg
Abmessungen (LxBxH) ( Länge × Breite × Höhe ):	2,00 × 1,00 × 1,00 cm

Durchschnittliche Artikelbewertung

Alle Bewertungen:

Wie funktionieren Bewertungen?

Einträge 1 – 10 von 12

Herrvorragend montierbar
Zum ersten Mal diese Steckersorte montiert. OK - der erste Stecker etwas lernbeduerftig, aber danach gings schnell von der Hand. Was begeistert: die Stecker lassen sich spaeter viel leichter auf die Buchsen schrauben. Machen den Eindruck als waeren sie praeziser gefertigt, als die ganz einfachen Stecker (welche hier in den Maerkten fast zu dem Stueckpreis angeboten werden, wie diese Qualitaetsstecker).
Sitzen fest und es sieht so aus, als werden sie auch noch in Jahren genauso fest sitzend ihren Dienst versehen.

Juergen W , 09.05.2013 Verifizierter Kauf

Gute F-Stecker
Wenn das Kabel genau zum F-Stecker passt, eine wirklich gute Steckervariante.
Hält bombenfest, ist elektrisch sehr gut (Schirmwirkung).

Montage geht mit dem Spezialwerkzeug ruck-zuck. Allerdings muss man das Kabel schon sehr stark in den Stecker drücken.

Bernd H , 10.07.2013 Verifizierter Kauf

Top Ware
Absoluter Top-Stecker, sehr zu empfehlen

Jan H , 10.07.2013 Verifizierter Kauf

Beste Ergebnisse bei Anwendung
Endlich bin ich weg von den unsäglichen Schraubsteckern. Diese Self-Install-F-Stecker sind nach ein wenig Übung sehr gut und leicht auf den Kabeln montierbar.
Die Durchmesser der verwendeten Kable sollte den angeben Spezifikationen entsprechen, was bei Markenkabel (ich verwende Kathrein LCD 111 und 115) aber fast immer der Fall ist. Bei den UV-stabilen Kabeln für den Außenbereich muß i.d.R. etwas mehr Druck aufgewendet werden, dazu habe ich z.B. ein F-Verbindungsstück (männlich/männlich) in die Holzbacken eines Schraubstockes gespannt, den Stecker ganz leicht aufgeschraubt, so dass er gerade steht, und anschließend das Kabel möglichst gerade von oben mit beiden Händen eingeführt. Das ging mit etwas Übung bei 64 Anschlüssen am Ende wie am Schnürchen :-).

ich empfehle zusätzlich zu diesen Steckern ein einigermaßen brauchbares Abisolierwerkzeug, denn wenn man es richtig machen will, sollte man auch alles richtig machen

Absolute Kaufempfehlung

Jörg B , 12.09.2013 Verifizierter Kauf

super Produkt
mit dem dazugehörigen Abisolierer in Sekunden aufgesteckt.

Maurice P , 20.02.2014 Verifizierter Kauf

Eine runde Sache
Hab sie für meine Selfsat H30D4 (Quad-Kabel) genutzt. Für die fummlige Schrauberei ideal und schön festsitzend, mit den normalen Steckern hätt ich vermutlich einen Anfall gekriegt.

Manfred M , 19.08.2014

Hatte mehr erwartet...

...aber vielleicht liegt es ja auch an mir. Wenn sich das Kabel leicht einführen lässt, ist der Stecker wirklich optimal. Bei mindestens der Hälfte der Stecker aber ist ganz erheblicher Kraftaufwand erforderlich, um das Kabel einzusetzen. Reiner Druck genügt nicht, das Kabel muss unter maximalem Druck hin und her gedreht werden. Was wiederum schwer fällt, weil sich das gesamte Äußere um den Stecker frei dreht (eigentlich toll gemacht, hier aber hinderlich). Und das, obwohl ich das Spezialwerkzeug zum Abisolieren verwendet habe. Bei größeren Stückzahlen sollte sich ein Verpressen schnell lohnen.

Hinweis vom Sat-Shop Heilbronn: die Stecker gibt es in verschiedenen Ausführungen, daher müssen sie genau passend zum Dielektrikum des vorhandenen Koaxkabels bestellt werden. Dann passen die auch ! Das sich das äußere vom Stecker frei dreht ist auch normal, das aber auch nur so lange bis sie fest an einem F-Anschluss montiert/verschraubt sind, dann dreht sich da nichts mehr.

Stefan S , 07.11.2016 Verifizierter Kauf

Sehr einfach und hält gut
Ich hatte bisher immer nur die Stecker zum aufdrehen. Dies ist eine deutliche Verbesserung und funktioniert perfekt!

Benjamin F , 15.08.2017 Verifizierter Kauf

Passte leider nicht
Wenn man diese Stecker hat, dann darf man sich leider nicht zwischendrin umentscheiden ein anderes Kabel zu nehmen. Wir stellten fest, dass das ebenfalls hier gekaufte Kabel zu kurz war für vier Leitungen vom LNB durchs Dach und mussten auf ein anderes Kabel ausweichen. Das war wohl etwas schmaler, denn es kam keinerlei Kneifwirkung auf, somit waren alle Stecker völlig wertlos (15 € rausgeschmissen). Zum Glück hatte ich noch zusätzlich herkömmliche Stecker gekauft, die passten zwar auch nicht optimal, aber es hält jetzt zumindest wenn man nicht mehr als leicht dran zieht (und das macht auf dem Dachboden eben keiner *g*). Nur mit diesen Dingern hätten wir einpacken können und die Installation verschieben müssen...
Klar, muss man eben passend kaufen, andererseits wäre es ein deutlich besseres Produkt, wenn es universaler passen würde...
Ansonsten sehr zufrieden mit dem Einkauf und der Beratung und dem Zusammenbau durch den Shop-Betreiber...

Steffen H , 21.09.2017 Verifizierter Kauf

Super-Stecker!
Die Self-Install Stecker von Cabelcon sind die besten, die ich bisher verwendet habe. Die Montage geht superschnell und einfach. Danach hat man eine Steckverbindung, die bombenfest sitzt. An einem Kabel, bei dem ich vor der Montage des F-Steckers vergessen hatte, die Wetterschutzhülle aufzuziehen, habe ich testen dürfen (müssen), ob und wenn ja mit welcher Kraftanstrengung man es schafft, den Stecker wieder abzuziehen. Ich habe es mit bloßen Händen und eigener Muskelkraft nicht geschafft. Mit einer Zange und viel Kraftaufwand ging es dann. Das heißt, die Steckverbindungen sind extrem fest und zuverlässig!

Gerd P , 02.10.2017 Verifizierter Kauf
