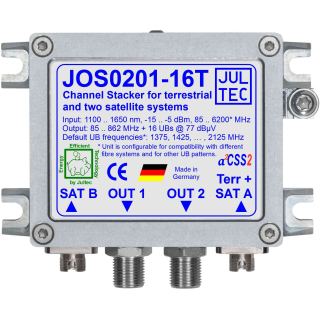

Jultec JOS0101-8T/JOS0101-16T/JOS0201-8T/JOS0201-16T optische Einkabelumsetzer
Bei der JOS-Geräteserie handelt es sich um teilnehmergesteuerte Einkabelumsetzer mit Glasfasereingang. Die Geräte sind äußerst kompakt, so dass sie sich leicht in Medienverteiler integrieren lassen. Bei Nachrüstung können sie unauffällig in der Wohnung platziert werden.
Die Geräte sind mit einem (JOS01xx) oder zwei (JOS02xx) Glasfasereingängen zum Empfang von einem oder zwei Satellitensystemen ausgestattet. Durch Konfiguration (per JAP100 oder entsprechend ausgestattetem Messgerät) ist es möglich, die Wandler an verschiedene Glassysteme anzupassen.
Ausgangsseitig stehen 8 (JOSxx-8T) bzw. 16 (JOSxx-16T) Userbänder zur Verfügung, welche ebenso konfigurierbar sind. Zusätzlich ist ein Verteiler auf zwei Ausgänge vorhanden, welcher eine "Smartsplitter"-Funktion hat (die Ausgänge können sich nicht gegenseitig blockieren). Für jeden Ausgang können separate Zugriffsberechtigungen auf die Userbänder hinterlegt werden, so dass die JOS auch z.B. zur Versorgung zweier Wohnungen eingesetzt werden können. Werden auf der Glasfaser zusätzlich terrestrische Programme übertragen, dann werden auch diese an den Ausgängen der JOS zur Verfügung gestellt.
Die JOS-Geräte sind nicht nur äußerst kompakt, sondern auch energiesparend. Die Versorgung der Geräte erfolgt ausschließlich aus den Fernspeisespannung der angeschlossenen Empfangsgeräte (5 V für Terrestrik und 13/18 V für Sat-ZF).
| JOS0101-8T | JOS0101-16T | JOS0201-8T | JOS0201-16T | |
| Eingangsbuchse | 1 x FC/PC | 1 x FC/PC | 2 x FC/PC | 2 x FC/PC |
| Optischer Eingangspegel | - 15 .. - 10 dBm | - 15 .. - 10 dBm | - 15 .. - 10 dBm | - 15 .. - 10 dBm |
| Wellenlängenbereich | 1100 .. 1650 nm | 1100 .. 1650 nm | 1100 .. 1650 nm | 1100 .. 1650 nm |
| Eingangsfrequenzbereich Terrestrik* | 87 .. 862 MHz | 87 .. 862 MHz | 87 .. 862 MHz | 87 .. 862 MHz |
| Ausgangspegel Terrestrik | typ. 80 dBµV | typ. 80 dBµV | typ. 80 dBµV | typ. 80 dBµV |
| Eingangsfrequenzbereich Sat* | 290 .. 6200 MHz | 290 .. 6200 MHz | 290 .. 6200 MHz | 290 .. 6200 MHz |
| Ausgangspegel Sat (AGC) | 77 dBµV | 77 dBµV | 77 dBµV | 77 dBµV |
| Anzahl Userbänder | 1 x 8 | 1 x 16 | 1 x 8 | 1 x 16 |
| Versorgungsspannung | 4,5 .. 20 V | 4,5 .. 20 V | 4,5 .. 20 V | 4,5 .. 20 V |
| Stromaufnahme 5 V / 14 V | max. 90 mA / 170 mA | max. 90 mA / 290 mA | max. 95 mA / 200 mA | max. 95 mA / 310 mA |
| Abmessungen | 90,5 x 73,5 x 21,5 mm³ | 90,5 x 73,5 x 21,5 mm³ | 90,5 x 73,5 x 21,5 mm³ | 90,5 x 73,5 x 21,5 mm³ |
| Schirmung/EMV | CE (EN 60728-2), Klasse A |
CE (EN 60728-2), Klasse A |
CE (EN 60728-2), Klasse A |
CE (EN 60728-2), Klasse A |
| GTIN | 4250883417013 | 4250883417112 | 4250883417211 | 4250883417310 |
* Eventuelle Sat-Signale unterhalb 862 MHz werden wie Terr.- Signale direkt an die Ausgänge weitergeleitet.
Versorgung möglich über optische LNBs (Global-Invacom, Polytron, Triax-Hirschmann oder baugleiche) oder auch über Global-Invaom OTx-Kit.
Jultec JOS Manuel
Jultec Produktkatalog mit Anwendungsbeispielen
Jultec Glasfaserprodukte Übersicht
| a²CSS: |

|
| Auflösung: |
SD (digital)
|
| Einkabel-tauglich: |

|
| Empfang: |

|
| Breitband LNB tauglich: |
|
| Config: |
|
| Steckertyp optisch: |
|
| Artikelgewicht: | 0,30 Kg |
| Abmessungen (LxBxH) ( Länge × Breite × Höhe ): | 9,05 × 7,35 × 2,15 cm |
