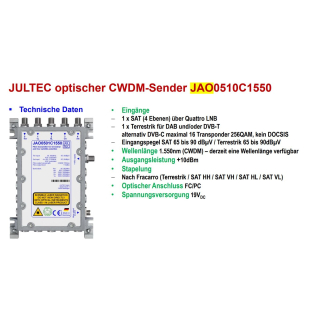

Jultec JAO0501C1550 Glasfasersender (Koax-nach-Optik-Wandler, 1550nm)
Der JAO0501C1550 ist ein Glasfasersender für Verteilung eines kompletten Satellitensystems plus Terrestrik für FTTH- und FTTB-Systeme.
Das Satellitensignal wird von einem Quatro-LNB über die vier Sat-Eingänge auf die einzeln AGC-geregelten Eingänge gegeben. Die vier Signale werden frequenzmäßig nach dem FR-Stack gestapelt.
Der terrestrische Eingang deckt UKW/DAB/DVB-T2 ab. Durch den Frequenzbereich bis 862 MHz ist eine flexible Einspeisung z.B. von Hauskanälen oder zentral entschlüsselten Transpondern möglich. Alternativ können bis zu 16 Stück 256 QAM Kanäle eingespeist werden.
Ausgangsseitig steht ein + 10 dBm starkes Lichtsignal mit einer Wellenlänge von 1550 nm zur Verfügung. Der hohe Ausgangspegel ermöglicht es, bis zu 128 Endgeräte (z.B. Jultec JOS-Geräte) über eine passive Verteilung zu versorgen. Für größere Netze ist dank der Wellenlänge von 1550 nm der Einsatz eines EDFAs möglich, mit dem dann mehrere Tausend Anschlüsse realisiert werden können.
Der JAO0501C1550 hat trotz der hohen Leistungsfähigkeit einen Energiebedarf von unter 7 W (zuzüglich LNB) und wird mit dem Netzteil JNT19-2000 ausgeliefert.
| JAO0501C1550 | |
| Frequenzbereich Terrestrik | 85 .. 862 MHz |
| Eingangspegelbereich Terrestrik | 65 .. 90 dBµV |
| Frequenzbereich Sat-Eingänge Lowband | 950 .. 1950 MHz |
| Frequenzbereich Sat-Eingänge Highband | 1100 .. 2150 MHz |
| Eingangspegelbereich Sat | 65 .. 90 dBµV |
| Stapelung VL | 5000 .. 6000 MHz |
| Stapelung HL | 3650 .. 4650 MHz |
| Stapelung VH | 3348 .. 2298 MHz |
| Stapelung HH | 1100 .. 2150 MHz |
| Ausgangsbuchse | FC/PC |
| Optische Wellenlänge | 1550 nm (+- 5 nm) |
| Optischer Ausgangspegel | 10 dBm |
| Versorgungsspannungsbereich | 9 .. 20 V |
| Leitungsaufnahme | < 7 W |
| Abmessungen | 131 x 184 x 34 mm³ (plus Netzteil) |
| Schirmung/EMV | CE (EN 60728-2), Klasse A |
| GTIN | 4250883415057 |
Jultec JAO0501C1550 Anleitung/Manuel
Jultec Glasfaserprodukte Übersicht
Jultec Produktkatalog mit Anwendungsbeispielen
Jultec a²CSS Technologie Manuel
| a²CSS: |

|
| Auflösung: |
SD (digital)
|
| Einkabel-tauglich: |

|
| Empfang: |

|
| Steckertyp optisch: |
|
| Artikelgewicht: | 1,30 Kg |
| Abmessungen (LxBxH) ( Länge × Breite × Höhe ): | 18,40 × 13,10 × 3,40 cm |
