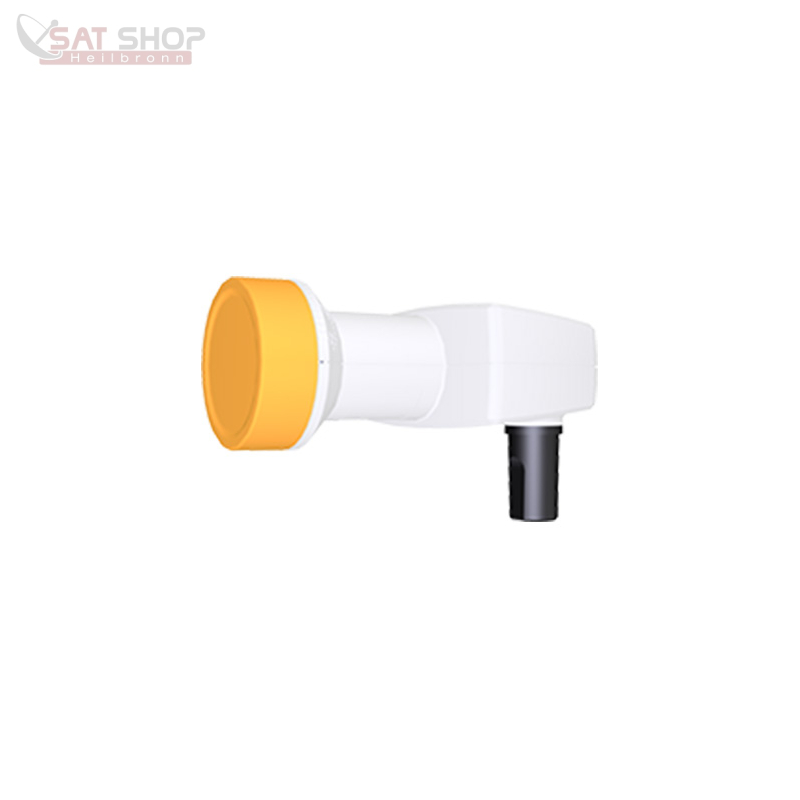

Inverto Unicable 2 / JESS LNB SP-IDLU-24UL40-UNMOO-OPP (32 Umsetzungen max.)
Der Unicable2 LNB ermöglicht Installationen mit bis zu 32 Satellitenreceivern / Tunern über ein einzelnes Kabel, unter Benutzung der EN50494/ EN50607 Protokolle erhält man so Zugang zu einer unbegrenzten Zahl an Transponder (auch bekannt als "dynamischer" Modus). Alternativ kann der LNB so konfiguriert werden, dass er eine fest vorgegebene Transponder auf ZF-Frequenz Zuweisung bietet (auch bekannt als "statischer" Modus). Auf diese Weise kann eine unbegrenzte Anzahl von Receivern mit dem LNB verbunden werden die durch die digital Channel-Stacking Technologie mit bis zu 32 Transpondern versorgt werden.
Die digitale Channel-Stacking Technologie nutzt schnelle Breitband analog zu digital Konverter und digitale Signalverarbeitung, um die gewünschten Transponderkanäle auszuwählen, diese umzuwandeln und dann als L-Band Signale am Unicable Ausgang zu bündeln. Das Unicable2 LNB bietet volle Flexibilität bei der Kanalauswahl und unterstützt viel mehr Set-Top-Boxen über die existierende Verkabelung, dies führt zu geringeren Kosten und einer vereinfachten Installation beim Endverbraucher. Der statische Modus ermöglicht es eine unbegrenzte Anzahl von Receivern mit dem LNB zu verbinden, und somit eine Satellitenverteilung für Wohnanlagen, deutlich günstiger und einfacher als jemals zuvor zu realisieren. Der Betriebsmodus (dynamisch oder statisch), der Signalpegel, die Kanalbandbreite, die Anzahl der Userbands, die Zwischenfrequenzen und ein Antennenjustier-Modus können mittels eines Programmiergerätes* vor Ort konfiguriert und aktualisiert werden.
Der LNB wird durch eine angeschlossene STB oder über ein externes Netzteil und den Power Inserter mit Strom versorgt, falls die angeschlossene STB nicht genügend Strom liefern kann. Der Unicable2 LNB ist abwärtskompatible und konform mit dem EN50494 und dem EN50607 Standard. Die Kommunikation zwischen dem Multischalter und den angeschlossenen Unicablereceivern, erfolgt nach EN50494 und/oder EN50607 und kann je User Band definiert werden und ermöglicht dadurch eine nahtlose Integration in Installationen bestehend aus nur EN50494-fähigen oder einem Mix aus EN50494/EN50607 kompatiblen PVRs und HGWs der nächsten Generation.
Hauptmerkmale:
- geringes Phasenrauschen, DVB-S2 (HDTV) kompatibel
- geringe Rauschzahl
- sehr hohe Kreuzpolarisationsisolierung
- programmierbarer statischer Modus mit Frequenz-Zuweisung
- Antennenjustier-Modus
Zur Speisung der benötigten Stromversorgung empfehlen wir dringen einen Inverto Power-Inserter zu verwenden !
Technische Daten:
| Eingangsfrequenzbereich Satellit: | 10.7 ~ 12.75 GHz |
| Rauschzahl (Rauschmass/Noise Figure) | 1 dB Max. |
| LO Frequenz | 10,4 GHz |
| LO Anfangsgenauigkeit | +/- 1.0 MHz |
| LO Temperaturdrift | +/- 2.5 MHz |
| Phasenrauschen (bei 10 kHz) | - 80 dBc / Hz |
| Unicable Konversionsgewinn | 55 dB Min. |
| Verstärkungswelligkeit | +/- 0.75 dB/UB |
| Spiegelfrequenzunterdrückung | 40 dB Min. |
| Kreuzpolarisationsisolierung | 22 dB Min. |
| 1 dB Kompressionspunkt (am Ausgang) | 0 dBm min. |
| Ausgang VSWR | 2.5 : 1 max. |
| Ausgangsimpedanz | 75 O |
| User Band (Kanal) Bandbreite | konfigurierbar, 10-80MHz (standardmäßig 36MHz) |
| User Band Frequenzen (Kanäle) | Bis zu 32 Kanäle, vorkonfiguriert auf 32 Kanäle: |
| CH1 1210MHz (EN50494+EN50607) | |
| CH2 1420MHz (EN50494+EN50607) | |
| CH3 1680MHz (EN50494+EN50607) | |
| CH4 2040MHz (EN50494+EN50607) | |
| CH5 984MHz (EN50494+EN50607) | |
| CH6 1020MHz (EN50494+EN50607) | |
| CH7 1056MHz (EN50494+EN50607) | |
| CH8 1092MHz (EN50494+EN50607) | |
| CH9 1128MHz (EN50607) | |
| CH10 1164MHz (EN50607) | |
| CH11 1256MHz (EN50607) | |
| CH12 1292MHz (EN50607) | |
| CH13 1328MHz (EN50607) | |
| CH14 1364MHz (EN50607) | |
| CH15 1458MHz (EN50607) | |
| CH16 1494MHz (EN50607) | |
| CH17 1530MHz (EN50607) | |
| CH18 1566MHz (EN50607) | |
| CH19 1602MHz (EN50607) | |
| CH20 1638MHz (EN50607) | |
| CH21 1716MHz (EN50607) | |
| CH22 1752MHz (EN50607) | |
| CH23 1788MHz (EN50607) | |
| CH24 1824MHz (EN50607) CH25 1860MHz (EN50607) CH26 1896MHz (EN50607) CH27 1932MHz (EN50607) CH28 1968MHz (EN50607) CH29 2004MHz (EN50607) CH30 2076MHz (EN50607) CH31 2112MHz (EN50607) CH32 2148MHz (EN50607) Legende: EN50494 = steuerbar über unicable-taugliche Geräte EN50607 = steuerbar über JESS-taugliche Geräte CH = Unicable/JESS ID (Achtung, im Auslieferungszustand beschrieben mit einer Zählung ab CH0 und nicht bei 1, d.h. an den Geräten wo man nur eine ID einstellen kann, also Zählung ab "1", einfach die CH0 = ID1 nehmen - siehe Anleitung vom Receiver ob die Eingabe dort bei 0 oder 1 beginnt) Die o.g. Zuordnungen sind Beispiele und entsprechen nicht der tatsächlichen Vorprogrammierung (diese können sie der beiliegenden Bedienungsanleitung entnehmen) |
|
| Kanalisolierung (Channel Isolation) | 25 dB Min. |
| Unicable Steuersignale (Unicable Control Signals) | DiSEqC1.x/DiSEqC2.x, EN50494/EN50607 |
| DC Stromaufnahme (DC Power) | 400mA@13.5V |
| Betriebstemperatur | - 30°C~ + 60°C |
| Gewicht | 220g |
Basiert auf "dCSS-Technologie"
Zur Einstellung/Programmierung => Inverto SatPal
Inverto SP-IDLU-32UL40-UNMOO-OPP Unicable2 JESS LNB für 32 Umsetzungen - Datenblatt (deutsch Version 140116)
Konformitätserklärung (CE) Inverto IDLU-32 LNBs
| Auflösung: |
SD (digital)
|
| Einkabel-tauglich: |

|
| Empfang: |

|
| Artikelgewicht: | 0,22 Kg |

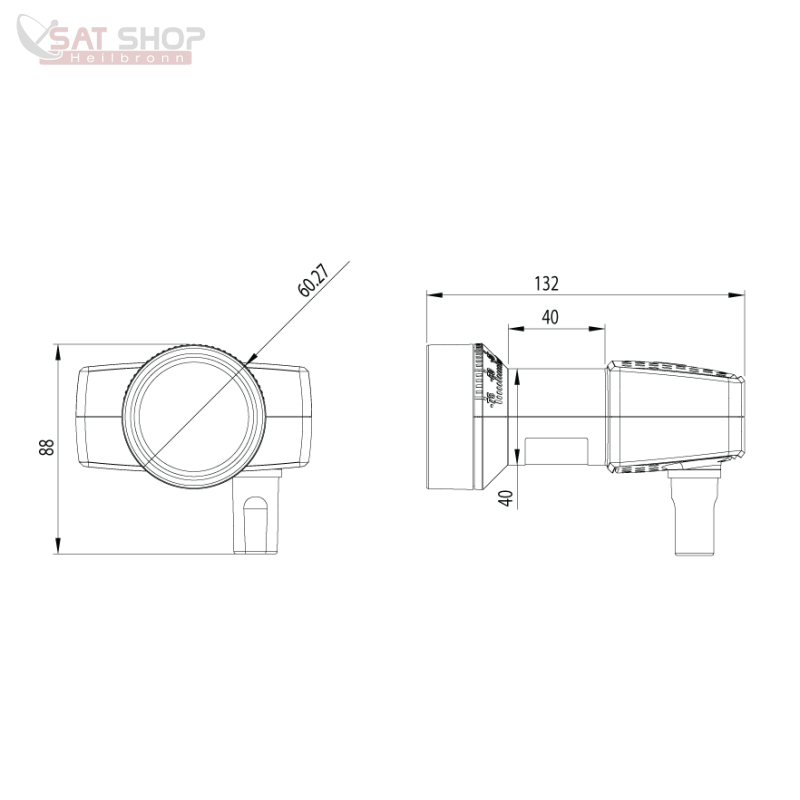

| Abmessungen (LxBxH) ( Länge × Breite × Höhe ): | 13,20 × 9,20 × 8,90 cm |
