Dur-Line UK 124 Unicable 2 / JESS LNB (24 Teilnehmer/ EN50494 + EN50607)
Das DUR-line UK124 Einkabel LNB ermöglicht die kostengünstige Installation für Wohneinheiten mit bis zu 24 Satellitenreceivern über ein einzelnes Kabel 8 der 24 Endgeräte ("Tuner") können auch über den älteren Unicable Standard (EN50494) versorgt werden. Auch FBC-Frontends.
Produktbeschreibung:
- das DUR-line UK 124 Einkabel-LNB ermöglicht die kostengünstige Installation für Wohneinheiten mit bis zu 24 Satellitenreceivern über ein einzelnes Kabel
- bis zu 24 Endgeräte, die Unicable (JESS) Standard (EN50607) unterstützen, können gezeitigt genutzt werden
- 8 der 24 Endgeräte (Receiver/Tuner) können auch über den Standard Unicable Standard (EN50494 = ID1-8) versorgt werden (9-24 nur per JESS-tauglichem Receiver nach EN50607)
- das LNB kann neben Astra 19,2° auch für andere Satelliten eingesetzt werden
- die ideale, kostengünstige Komplett-Lösung zur Signalversorgung von kleineren bis mittleren Wohneinheiten bis 24 Teilnehmer.

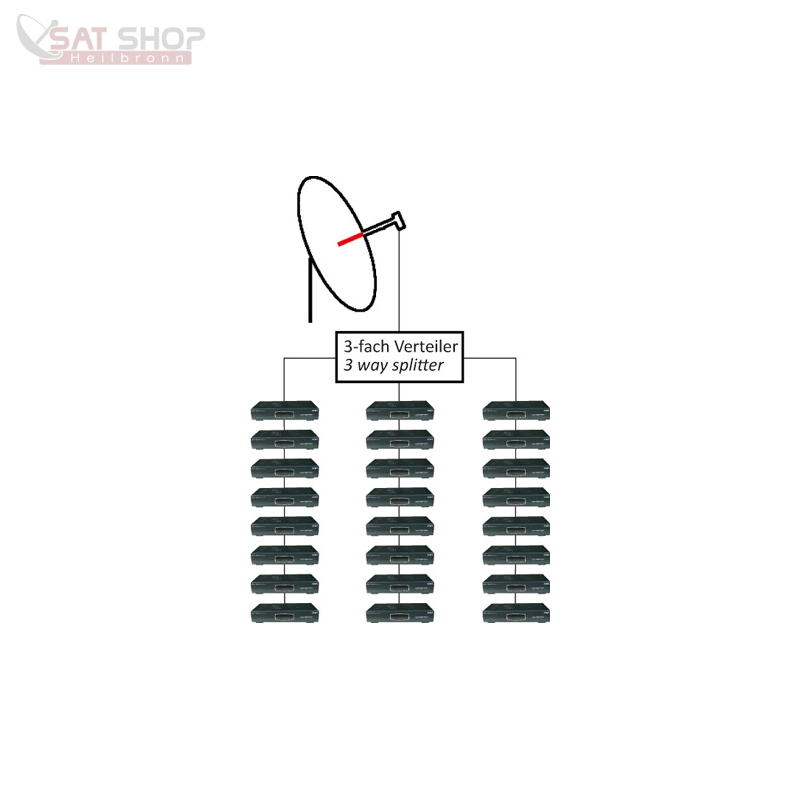

- das DUR-line UK 124 Einkabel-LNB ermöglicht (Dank neuster Technik) Installationen von Wohneinheiten mit bis zu 24 Satelliten-Receivern/TVs über ein einzelnes Kabel und alles zu einem Bruchteil der bisherigen Kosten. Weitere Abgänge können kostengünstig über einen 2-, 3-, 4-, 6- und 8-fach Verteiler aufgeteilt werden. Mit diesem LNB sind Sie für die Zukunft gerüstet.
Das DUR-line UK 124 Einkabel-LNB ist abwärtskompatibel. Das heißt: Sowohl alte Geräte mit dem älteren Standard EN50494 als auch mit dem neuen Standard EN50607 können die Signale verarbeiten. Die Kommunikation zwischen dem LNB und den angeschlossenen Unicable-Receivern, erfolgt nach EN50494 und/oder EN50607, kann je User Band (ID/Frequenz) definiert werden und ermöglichen dadurch eine nahtlose Integration in Installationen bestehend aus nur EN50494-fähigen oder einem Mix aus EN50494/EN50607 kompatiblen Set-Top-Boxen/TVs und PVRs (Personal Video Recorder / Twin- Receiver mit Festplatte) der nächsten Generation.
Zur Speisung der benötigten Stromversorgung empfehlen wir dringen einen Inverto Power-Inserter zu verwenden !
Technische Daten: Einkabel-LNB für 24 Teilnehmer |
Spezifikationen | |
Eingangsfrequenz |
Low Band: 10.70 - 11.70 GHz
High Band: 11.70 - 12.75 GHz
|
L.O. Frequenz | Wide Band: 10.4 GHz |
L.O. Stability |
± 1.0 MHz (max.) @ 25°C
± 2.2 MHz (max.) @ -40°C ~ +60°C
|
Verstärkung |
65dB (max.)
|
Cross POL. Isolation | 20dB (min.) |
Image Rejection | 40dB (min.) |
L.O. Frequency Phase Noise |
-60 dBc/Hz @ 1 KHz (max.)
-75 dBc/Hz @ 10 KHz (max.)
-95 dBc/Hz @ 100 KHz (max.)
|
Betriebsspannung |
11.5 - 19 V
|
Stromaufnahme (DC) | 300 mA (max.) |
Betriebstemperatur | -30°C ~ 60°C /font> |
Ausgangsfrequenzen:
CH1: 1210MHz (EN50494+EN50607)
CH2: 1420MHz (EN50494+EN50607)
CH3: 1680MHz (EN50494+EN50607)
CH4: 2040MHz (EN50494+EN50607)
CH5: 1005MHz (EN50494+EN50607)
CH6: 1050MHz (EN50494+EN50607)
CH7: 1095MHz (EN50494+EN50607)
CH8: 1140MHz (EN50494+EN50607)
CH9: 1260MHz (EN50607)
CH10: 1305MHz (EN50607)
CH11: 1350MHz (EN50607)
CH12: 1475MHz (EN50607)
CH13: 1520MHz (EN50607)
CH14: 1565MHz (EN50607)
CH15: 1610MHz (EN50607)
CH16: 1725MHz (EN50607)
CH17: 1770MHz (EN50607)
CH18: 1815MHz (EN50607)
CH19: 1860MHz (EN50607)
CH20: 1905MHz (EN50607)
CH21: 1950MHz (EN50607)
CH22: 1995MHz (EN50607)
CH23: 2085MHz (EN50607)
CH24: 2130MHz (EN50607)
Legende Ausgangsfrequenzen:
EN50494 = Ansteuerung möglich per "Unicable EN50494"
EN50607 = Ansteuerung möglich per "JESS EN50607"
CH1-CH8 können mit beiden Normen (entweder/oder) angesteuert werden.
(Receiver müssen diese Norm Unicable/JESS unterstützen)
Basiert auf "dCSS-Technologie"
Datenblatt Dur-Line UK 124 dCSS-LNB (Unicable 2)
Bedienungsanleitung Dur-Line UK 124 dCSS-LNB (Unicable 2)
EG-Konfimitaetsbestätigung Dur-Line UK104 / UK124 LNB
Auflösung: | SD (digital) |
Einkabel-tauglich: | |
Empfang: | |
Artikelgewicht: | 0,27 Kg |
Abmessungen (LxBxH) ( Länge × Breite × Höhe ): | 13,50 × 6,50 × 8,30 cm |
