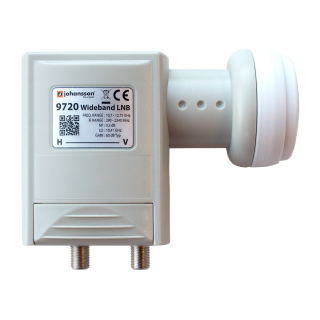

Johansson/Unitron 9720 Breitband-LNB (10.41GHz Wideband / Whole Band - für z.B. Jultec a²CSS/a²CSS2 Technologie) - für z.B. Jultec a²CSS bzw. a²CSS2 Technologie)
Dieses hochwertige LNB basiert auf einen einzigen 10.41 GHz Oszillator und zeigt eine hervorragende HF-Leistung über den gesamten Frequenzbereich (L-Band) über zwei Ausgänge (vertikal und horizontal) - kompatibel Unicable - EN50494 - bzw. JESS - EN50607 - (SatCR2, SCR2, Unicable II) und für breitbandige Multischalter (a²CSS/a²CSS2 Technologie bei Jultec oder dCSS).
Erklärung im Forum => Einkabelumsetzer in a²CSS-Technologie + Breitband-Sat-Zuführung (Wideband LNBs)
Tauglich für die Versorgung vom Johansson/Unitron 9646 Breitband-LNB auf Quattro-LNB Umsetzer (Wideband / Whole Band to Quattro Convertor)
Hauptmerkmale:
Receives any standard KU Satellite signal and generates a Horizontal and Vertical IF signal. Each output contains both the low and the high band of the polarization.
- LNB, für den Empfang von 1x KU-Satellite Orbital Slot
- 1x Horizontal und 1x Vertikal Ausgang
- Low Noise
- Output Frequency Range 290-2340 MHz
Technische Daten:
|
9720 Wideband LNB |
||
|---|---|---|
|
Input |
- |
1Ku |
|
Eingangs-Frequenzbereich |
MHz |
10700-12750 |
|
Ausgänge |
- |
2 (V+H) |
|
Ausgangs-Frequenzbereich |
MHz |
290-2340 |
|
LO frequency (LOF) |
MHz |
10410 (=10.41 GHz) |
|
Conversion gain (Verstärkung) |
dB |
typical 55 |
|
Noise figure (Rauschmass) |
dB |
typical 0,5 |
|
Cross polarization isolation (Kreuzentkopplung) |
dB |
25 |
|
Output power |
dBm |
-30* |
|
DC Spannungsbereich |
V DC |
9-20 |
|
Stromverbrauch |
W |
< 1 |
|
Temperaturbereich |
°C |
-40 to +60 |
|
LNB mount fitting (Feeddurchmesser) |
mm |
40 |
|
Dimensions (Abmessungen) |
mm |
135 x 120 x 60 |
* output power depends on dish size and the satellite's EIRP
WICHTIG: Bei der Breitband-LNB Zuführung ist nur Einkabel-Betrieb / CSS (Geräte der Jultec JPS- und JRS-Serie) möglich, kein Legacy-Modus (bei Geräte der JPS-/JRS-Serie mit extra Legacy-Ausgängen - "+4T Varianten" - sind dann NUR die Einkabelausgänge nutzbar) ! Ebenso steht die Jultec Legacy-/CSS-Kombifunktion dann nicht zur Verfügung.
Hinweis: wird ein Breitband-LNB für die Versorgung eines Jultec-Multischalters der die a²CSS-Technologie unterstützt verwendet muss der Multischalter, der event. mitbestellt wird, speziell programmiert werden. Siehe unter Vorprogrammierung Jultec JPS/JRS Multischalter auf Breitband-LNB-Versorgung (a²CSS Technologie)
Datenblatt/Anleitung Johansson/Unitron 9720 Breitband-LNB (Wideband / Whole Band)
Johansson Breitband-LNB 9720 eu declaration of conformity
Unitron/Johansson Gesamtkatalog Übersicht
Jultec a²CSS Technologie Manual
| a²CSS: |

|
| Auflösung: |
SD (digital)
|
| Einkabel-tauglich: |

|
| Empfang: |

|
| Breitband LNB tauglich: |
|
| Artikelgewicht: | 0,24 Kg |
| Abmessungen (LxBxH) ( Länge × Breite × Höhe ): | 13,50 × 12,00 × 6,00 cm |
