KWS VAROS 109 / VAROS 109 Optik
FÜR SAT-SPEZIALISTEN: SATELLITEN-MESSEMPFÄNGER
incl. Schutz- und Transportkoffer
Hinweis ! Jetzt auch mit optischem Messeingang (LWL/Optik) direkt lieferbar - Bezeichung "LEAD" ("Optik") !!!
Bei allen Geräten jetzt incl. Spektrumanalyzer (Konstellationsdiagramm QPSK/8PSK) ab Werk freigeschalten.
Mehr Daten dazu in der angehängten Bedienungsanleitung V 1.06 (siehe unten) und auch in unserem Forum mit Bildern und mehr technischen Details HIER.
Handliche Gerätegröße und trotzdem ein vollwertiger Satellitenmessempfänger: Der VAROS 109 dient zur Installation und Fehlersuche in klassischen Multischalteranlagen und für Unicable EN50494 / JESS EN50607 - Verteilungen.
Das Gerät ist serienmäßig mit einem MPEG 4-Decoder zur Darstellung von SD- und HD-Bildern ausgestattet. Über die DVI-Schnittstelle kann ein externer Bildschirm mit digitalen Signalen versorgt werden.
Die SCAN-Funktion bedient sich aus einer umfangreichen Liste von im Gerät vorgespeicherten Satellitenpositionen. Die eindeutige Anzeige vor allem bei selten verwendeten Orbitalpositionen reduziert zeitaufwändiges Suchen.
Der Paketfehlerzähler unterstützt beim Lokalisieren schwieriger Fehler.
| ¦ | Hochauflösendes, leuchtstarkes 5,7" TFT-Display |
| ¦ | Frequenzbereich von 910-2150 MHz |
| ¦ | DVB-S und DVB-S2 |
| ¦ | Pegel, BER, MER, Paketfehler für alle SAT-Transponder |
| ¦ | MPEG 4 Decoder für SD- und HD-Bilddarstellung mit CI-Slot |
| ¦ | NIT-Auswertung |
| ¦ | Spektrumanalyzer schmal- und breitbandig |
| ¦ | SCAN-Funktion für sichere Satellitenkennung |
| ¦ | DiSEqC, UNICABLE, JESS |
| ¦ | Programmierfunktion für adressierbare Antennendosen |
| ¦ | Messdatenspeicherung über USB |
| ¦ | DVI-out |
| ¦ | Lithium-Ionen Akkupack 7,2 V/6,6 Ah |
Klein und robust
Mit knapp 1,5 kg ist der VAROS 109 ein echtes Leichtgewicht trotz stabilem Metallgehäuse. Mit Tragegurt und Schutztasche (optional) können Sie den VAROS 109 mal eben schnell mit aufs Dach mitnehmen und messen.
Ein echtes Handheld-Gerät und trotzdem ein vollwertiger Messempfänger.
UNICABLE (EN50494) und JESS (EN50607)
Diese neuen Verteilsysteme sind in aller Munde. In der abgebildeten Spektrums-Darstellung (siehe Artikelbilder) erkennt man 2 aktive UNICABLE-Endgeräte.
Programmierfunktion für adressierbare Antennendosen
Ein Highlight im VAROS 109 ist die Möglichkeit, adressierbare Antennendosen zu programmieren (Funktion eines Jultec JAP-100 Programmers für JAP-Antennendosen (spezielle programmierbare Unicable-/JESS- Dosen).
In der Abbildung sind in einer JESS Verteilung die Userbänder 1 und 2 von 16 möglichen UB's aktiv. Auch der VAROS 306 und der AMA 310 verfügen über dieses Feature.
Sehr komfortabel
UNICABE-Frequenzen auslesen: Leider gibt es keine einheitlichen Standards, welche UNICABLE-Frequenzen von den einzelnen Multischalter-Herstellern verwendet werden.
Mit dem VAROS 109 kann man diese Frequenzen vom Multischalter auslesen und in 4 interne User-Bänke übernehmen. Diese Bänke kann der Anwender auch noch nach Wunsch benennen, also beispielsweise mit der Typenbezeichnung des Multischalters.
Stauraum

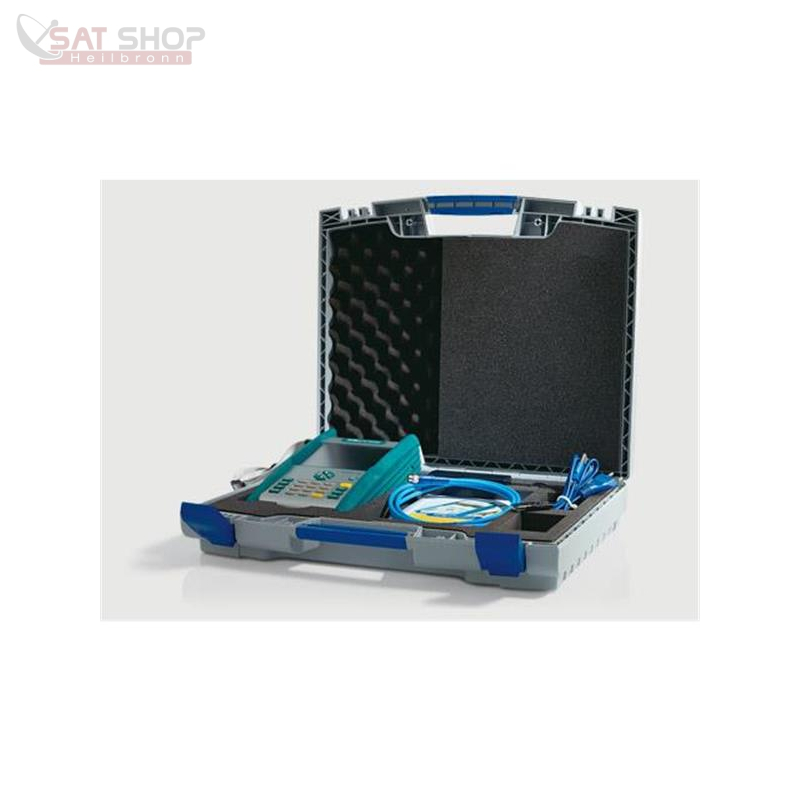

Im Schutzkoffer des VAROS 109 hat das ganze Zubehör Platz: Messkabel, externes Netzteil, USB-Stick, Bedienungsanleitung - und natürlich das VAROS 109 in der Schutztasche mit Tragegurt.
Technische Daten KWS Varos 109 / Varos 109 Optik
Frequenzbereiche
SAT 910-2150 MHz
Auflösung 1 MHz
Transponderfrequenzeingabe oder 1. ZF
Betriebsarten
DVB-S, DVB-S2
Analyzer in allen Bereichen
Bedienung
Eingabe - über Tastatur
Bildschirm -5,7" Color-TFT, VGA Auflösung
Bedienerführung über OSD (On Screen Display) -deutsch, englisch, französisch und italienisch
Eingebauter Lautsprecher zur Audiowiedergabe
HF-Eingang
F-Buchse -75 Ohm (IEC 60169-24)
Rückflussdämpfung >8 dB (910-2150 MHz)
Eingangsabschwächer
0-30 dB in 4 dB-Stufen
Pegelmessung
Messbereich -30-100 dBµV
Anzeigebereich -30-110 dBµV
Auflösung 0.5 dB
Toleranz (Messbereich) ± 2,0 dB (bei 20°C) - ± 2,5 dB (0°C-40°C)
Messbandbreite (RBW) > = 10 MHz abhängig von Symbolrate
Akustische Pegeltendenz zuschaltbar
Pegeltendenzbalken mit MaxHold Indikator
Analyzer
Digitalanalyzer
Messbandbreite (RBW) -10 MHz für vollen Span, 4 MHz für Span 1 und 2
Span (Frequenzausschnitt) -SAT-Gesamtbereich, 300 MHz oder 76 MHz
DVB-S
QPSK-Demodulator (nach ETS 300421)
Symbolraten 2-45 MSym/s
Messparameter (nach ETR 290)
VBER 10-2 bis 10-8 (Bitfehlerrate nach Viterbi)
CBER 10-2 bis 10-8 (Bitfehlerrate vor Viterbi)
MER 2-20 dB - Auflösung 0.1 dB
Suchlauffunktion
DVB-S2
QPSK/8PSK-Demodulator (nach ETS 302307)
16APSK, 32APSK - nicht unterstützt
FEC 1/4, 1/3, 2/5 - nicht unterstützt
Symbolraten 2-45 MSym/s
Messparameter (nach ETR 290)
LBER 10-1 bis 10-8 (Bitfehlerrate nach LDPC)
CBER 10-2 bis 10-8 (Bitfehlerrate vor LDPC)
MER 1-20 dB - Auflösung 0.1 dB
Automatische Erkennung DVB-S/DVB-S2
Suchlauffunktion
Konstellationsdiagramm
IQ-Analyse von digital modulierten Signalen
Quellen: DVB-S, DVB-S2
Wiederholrate: ca. 15 Sekunden
Darstellung der 3. Dimension (Häufigkeit der Zustände): farblich
MPEG-4 Kombidecoder
NIT-Auswertung
Direkte Empfängerabstimmung aus NIT
Anzeige der MPEG Video Parameter
Messung der Video-Bit-Rate in Mbit/s
Video-Decodierung
MPEG-2 - (ISO/IEC 13818-2), H.264/AVC Level 4.1 HP (ISO/IEC 14496-10)
Audio-Decodierung
MPEG-2 - (ISO/IEC 13818-3) Dolby Digital AC-3, Dolby Digital Plus
MPEG-2 - AAC (ISO/IEC 13818-7)
MPEG-4 - AAC(ISO/IEC 14496-3)
CI (Common Interface)
1× CI-Schacht
Darstellung des Kartenmenüs
Messdatenspeicher (Datalogger)
Automatische Speicherung von Messreihen in Form einer XML-Datei auf einem USB-Stick
Schnittstellen
DVI
Alternativ zum eingebauten TFT-LCD-Display kann das Video- und Audiosignal digital an ein TV-Gerät mit DVI/HDMI-Eingang übertragen werden.
Ausgangsimpedanz 100 Ohm
Differenzausgangspegel typ. 1 VSS
USB-A
USB-A Buchse für DataLogger und Softwareupdate USB 2.0
Optischer Empfänger (nur bei Version Optik)
Stecker: SC/APC (mit Schutzklappe)
Wellenlänge (Lambda): 1260–1620 nm (kein optisches Filter)
Maximale optische Eingangsleistung: +8 dBm (Dauerleistung)
Rückflussdämpfung: > 40 dB
Eingangsrauschen (EIN): < 8 pA/vHz
HF-Frequenzbereich: 910–2.150 MHz
Eingangsleistung, nominal: -7 … +3 dBm
Messparameter
Optische Leistung: -35 dBm … +9 dBm
Wellenlängen (kalibriert): 1310 nm/1490 nm/1550 nm
Auflösung: 0,1 dB
Genauigkeit: ±0,35 dB
Optischer Modulationsindex (OMI): Einzel-OMI
Auflösung: 0,1 %
Genauigkeit: ± 10 % (vom angezeigten Wert)
Abstimmspeicher
99 Speicherplätze
Speicherschutzfunktion
Fernspeisung
max. Strom 500 mA (kurzschlussfest)
Spannungen 14 V/18 V
22 kHz Modulation USS = 0.8 VSS
DiSEqC Versionen V1.0, V1.1, V1.2, V2.0
UNICABLE (EN50494) / JESS (EN50607)
Strommessung
Bereich 0-500 mA
Auflösung 1 mA
Toleranz + 5 % vom Endwert
Stromversorgung
12V extern - 11-15 V DC max. 2,5 A
oder externes Primärnetzteil 12 V/2,5 A (im Lieferumfang enthalten) über Kleinspannungsbuchse nach DIN 45323
Leistungsaufnahme max. 30 W
AKKU - Li-Ion-Akkupack 7,2 V/6,6 Ah
Betriebsdauer min. 3,5 Stunden (abhängig von LNB-Last), automatische Abschaltung zum Schutz vor Tiefentladung
Ladezeit ca. 3 Stunden
Akkumanagement Akku über 12 V extern aufladbar
Elektromagnetische Verträglichkeit
nach EN 61000-6-2 und EN 61000-6-3
Schutzmaßnahmen
nach EN 61010-1
Abmessungen
Breite 164 mm
Höhe 266 mm
Tiefe 70 mm
Gewicht
ca. 1,3 kg mit eingebautem Akku
Lieferumfang
- Plastik-Schutzkoffer mit Aufbewahrungsfächern
- Trageriemen/-schlaufe
- IEC-Messkabel 75 Ohm
- Netzteil und Netzkabel extern
- USB-Stick
- Bedienungsanleitung
- optisches Kabel SC/APC - FC/PC (nur bei VAROS 109 Optik)
- Schutztasche (hier im Angebot enthalten)
KWS Varos 109/109 Optik Bedienungsanleitung Version 1.10 incl. Optik/LWL/optischer Messeinheit + Microskop (deutsch)
KWS Varos 109 / Varos 109 Optik Produktdatenblatt (deutsch)
KWS Electronic Geräte-Vergleichsliste Messgeräte Version 43 / 2019
KWS Electronic Gesamtkatalog 2013 (deutsch)
KWS Varos 109 Testbericht TeleSatellit Ausgabe 1-2013
