Multischalter DUR-LINE 5/8
Zur Verteilung von 4 SAT-ZF- Ebenen (1 Satellit, z.B.: ASTRA oder HOTBIRD) und terrestrischen Signalen für 8 Teilnehmer / Receiver.
Ersetzt durch Nachfolger: Dur-Line 5/8 G-HQ
Die Wahl der ZF- Ebenen erfolgt mit den Umschaltkriterien 14/18 V und 0/22 kHz.
Made in Germany !!
EIGNUNG:
1 Satellit (analoge + digitale Versorgung) auf 8 Anschlüsse/ Teilnehmer.
Für die digitale Versorung des Multischalters wird ein "Quattro- LNB" benötigt + 4 Kabel vom LNB zum Multischalter.
TECHNISCHE DATEN:
Eingänge: 4x 950- 2200 MHz (Sat) / 1x 40- 860 MHz (terrestisch)
Ausgänge: 8x 40- 2200 MHz
Dämpfung SAT: 5 dB +/- 3,0 dB
Dämpfung terrestrisch: 17 dB +/- 2,5 dB
Entkopplung Ebenen: > 30 db
Entkopplung SAT/ terrestrisch: >25 db
Ausgangspegel: max. 90 dB
Stromaufnahme Ausgänge: < 25 mA
Betriebstemperatur: -20°C...+50°C
Abmessungen: 310 x 83 x 60 mm
Hinweis: offene Ausgänge (Teilnehmerausgänge + ggf. vorhandene Kaskadenausgänge) bitte immer mit einem F- Endwiderstand DC-entkoppelt abschliesen !
Ersetzt durch Nachfolger: Dur-Line 5/8 G-HQ
Die Wahl der ZF- Ebenen erfolgt mit den Umschaltkriterien 14/18 V und 0/22 kHz.
Made in Germany !!
EIGNUNG:
1 Satellit (analoge + digitale Versorgung) auf 8 Anschlüsse/ Teilnehmer.
Für die digitale Versorung des Multischalters wird ein "Quattro- LNB" benötigt + 4 Kabel vom LNB zum Multischalter.
TECHNISCHE DATEN:
Eingänge: 4x 950- 2200 MHz (Sat) / 1x 40- 860 MHz (terrestisch)
Ausgänge: 8x 40- 2200 MHz
Dämpfung SAT: 5 dB +/- 3,0 dB
Dämpfung terrestrisch: 17 dB +/- 2,5 dB
Entkopplung Ebenen: > 30 db
Entkopplung SAT/ terrestrisch: >25 db
Ausgangspegel: max. 90 dB
Stromaufnahme Ausgänge: < 25 mA
Betriebstemperatur: -20°C...+50°C
Abmessungen: 310 x 83 x 60 mm
Hinweis: offene Ausgänge (Teilnehmerausgänge + ggf. vorhandene Kaskadenausgänge) bitte immer mit einem F- Endwiderstand DC-entkoppelt abschliesen !

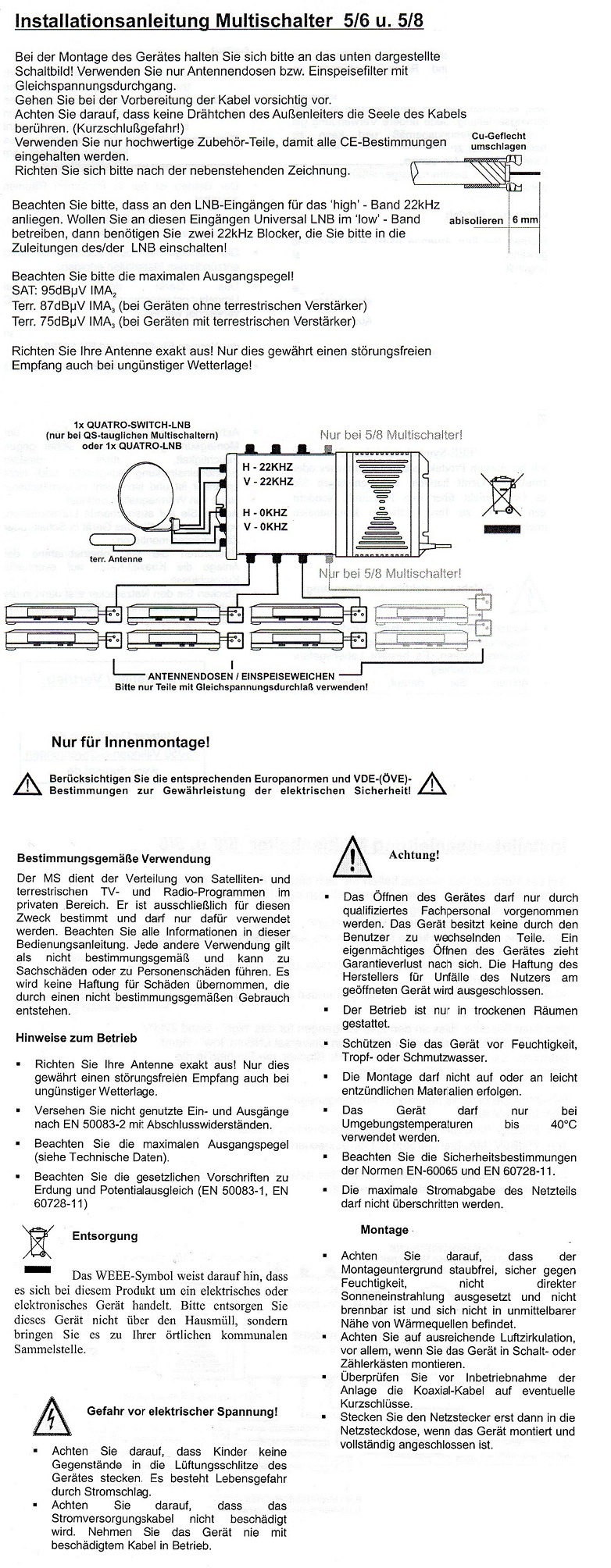

Anleitung DUR-line MS-5-x-HQ Multischalter
Anleitung / Verkabelungsplan für Multischalter 5/xx (xx= Anzahl der Ausgänge zu den Receivern)
Anleitung / Verkabelungsplan für Multischalter 5/xx (xx= Anzahl der Ausgänge zu den Receivern)
| Artikelgewicht: | 0,30 Kg |
| Abmessungen (LxBxH) ( Länge × Breite × Höhe ): | 31,00 × 8,30 × 6,00 cm |
