Ersetzt durch JPS1702-16MN => KLICK
Produktbeschreibung:
Bei diesen Geräten handelt es sich um teilnehmergesteuerten Einkabelumsetzer, welche über eine Leitungen bis zu 12 Tuner individuell mit allen Programmen von vier Satellitensystemen versorgen können. Zur Ansteuerung der ersten 8 Umsetzungen sind Receiver mit CSS-Steuerbefehlen nach EN50494 oder JESS (Jultec Enhanced Stacking System) erforderlich. Die Umsetzungen 9 bis 12 können nur mit JESS (DIN EN50607) angesteuert werden. Mit Konfigurationsschaltern kann jeweils für zwei EN50494-Receiver ausgewählt werden, welches das zweite Satellitensystem ist. Receiver mit JESS können automatisch auf alle vier Satellitensysteme zugreifen.
Empfänger mit EN 50494 (Einkabelmodus) können auf zwei Satellitensysteme zugreifen. Mit Konfigurationsschaltern kann an jedem Ausgang das zweite Satellitensystem für EN50494-Receiver gewählt werden.
Der JPS1702-12MN hat Stammleitungsausgänge, der JPS1702-12TN ist terminiert. Beide Geräte werden immer mit Netzteil ausgeliefert, welches auch die Versorgung der Quatro-LNBs übernimmt.

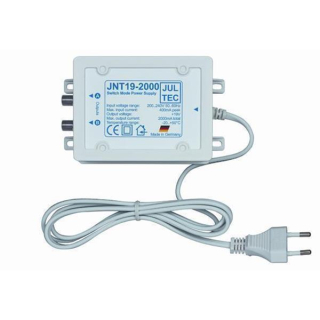

Auslieferung mit dem 2000mA Netzteil.
| JPS1702-12TN | |
| Stammleitung 5...862MHz | - |
| Abzweig 5..862MHz | -54dB |
| Stammleitung 950..2200MHz | - |
| Eingangspegelbereich | 70..95dBµV |
| Ausgangspegel Legacy / CSS | 2x 93dBµV |
| Einkabelfrequenzen | ID1: 974MHz, ID2: 1076MHz, ID3: 1178MHz, ID4: 1280MHz, ID5: 1382MHz, ID6: 1484MHz, ID7: 1586MHz, ID8: 1688MHz, ID9: 1790MHz, ID10: 1892MHz, ID11: 1994MHz, ID12: 2096MHz |
| Maximale Receiverlast | 50mA |
| LNB- Versorgung | 18V/1000mA |
| Abmessungen | 211x224x54 |
| Schirmung/EMV | CE, Klasse A |
* LNB-Spannungsversorgung durch optionales Netzteil
Hinweis: offene Ausgänge (Teilnehmerausgänge + ggf. vorhandene Kaskadenausgänge) bitte immer mit einem "F- Endwiderstand DC-entkoppelt" abschliesen !
