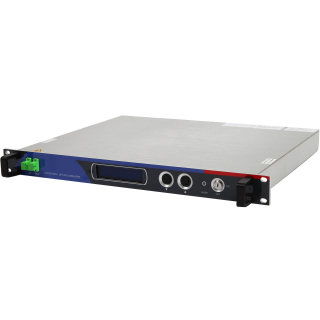

Polytron AT-50-EDFA-13-x optische Multiport-Verstärker (EDFA) - 13 dBm Ausgangspegel
AT-50-EDFA-13-1 / AT-50-EDFA-13-2 / AT-50-EDFA-13-4 / AT-50-EDFA-13-8
Die optischen Multiport-Verstärker der AT5000-Serie arbeiten mit Erbium-Doped-Fiber-Amplification (EDFA)-Technologie und stellen eine flexible und skalierbare optische Verstärker-Lösung dar. Sie sind optimal für die Übertragung von qualitativ hochwertigen Videosignalen in optischen Verteilsystemen nutzbar.
Die hohe optische Ausgangsleistung kann im Bereich von 13 dBm und die Anzahl der Ausgangsports von 1 bis 8 gewählt werden. So übertragen die Multiport-Verstärker CATV-Signale auch über lange Distanzen oder in großen FTTH-Anwendungen.
- hohe Performance bei geringem Rauschanteil
- nutzbar für analoge und digitale Signalübertragung (CATV, DOCSIS, FTTH)
- Ausgangsleistung 13...20 dBm pro Port (bei dieser Version 13 dBm)
- Anzahl Ausgänge 1, 2, 4, 8 (16 und 32 auf Anfrage)
- Wellenlängenbereich: 1540...1563 nm
- LC-Display zur lokalen Überwachung am Gerät
- zwei redundante, Hot-Swap-fähige AC-Netzteile (DC auf Anfrage)
- lokaler oder Fernzugriff zur Überwachung und Konfiguration
- SNMP/HTTP-Überwachung, -Konfiguration und -Steuerung
Der optische Verstärker AT-50-EDFA-13-1 ist ein Erbium-Doped-Fiber-Verstärker mit 1x 13 dBm Ausgang und für den Aufbau eines optischen Verteilsystems entwickelt. Die Geräte können optimal in CATV, DOCSIS und FTTH-Applikationen eingesetzt werden. Damit können CATV-Signale auch über lange Distanzen übertragen oder eine Verteilung in großen FTTH-Anwendungen ermöglicht werden. Die Bedienung und das Monitoring erfolgt über SNMP/HTTP.
- EDFA, Wellenlänge 1530-1560 nm
- 1 Ausgang
- opt. Eingangspegel: -20...+10 dBm
- redundantes Netzteil (hot-swap)
- optischer Anschluss: SC/APC
- Ausgangsleistungen 13 dBm
Der optische Verstärker AT-50-EDFA-13-2 ist ein Erbium-Doped-Fiber-Verstärker mit 2x 13 dBm Ausgang und für den Aufbau eines optischen Verteilsystems entwickelt. Die Geräte können optimal in CATV, DOCSIS und FTTH-Applikationen eingesetzt werden. Damit können CATV-Signale auch über lange Distanzen übertragen oder eine Verteilung in großen FTTH-Anwendungen ermöglicht werden. Die Bedienung und das Monitoring erfolgt über SNMP/HTTP.
- EDFA, Wellenlänge 1530-1560 nm
- 2 Ausgänge
- opt. Eingangspegel: -20...+10 dBm
- redundantes Netzteil (hot-swap)
- optischer Anschluss: SC/APC
- Ausgangsleistungen 13 dBm
Der optische Verstärker AT-50-EDFA-13-4 ist ein Erbium-Doped-Fiber-Verstärker mit 4x 13 dBm Ausgang und für den Aufbau eines optischen Verteilsystems entwickelt. Die Geräte können optimal in CATV, DOCSIS und FTTH-Applikationen eingesetzt werden. Damit können CATV-Signale auch über lange Distanzen übertragen oder eine Verteilung in großen FTTH-Anwendungen ermöglicht werden. Die Bedienung und das Monitoring erfolgt über SNMP/HTTP.
- EDFA, Wellenlänge 1530-1560 nm
- 4 Ausgänge
- opt. Eingangspegel: -20...+10 dBm
- redundantes Netzteil (hot-swap)
- optischer Anschluss: SC/APC
- Ausgangsleistungen 13 dBm
Der optische Verstärker AT-50-EDFA-13-8 ist ein Erbium-Doped-Fiber-Verstärker mit 8x 13 dBm Ausgang und für den Aufbau eines optischen Verteilsystems entwickelt. Die Geräte können optimal in CATV, DOCSIS und FTTH-Applikationen eingesetzt werden. Damit können CATV-Signale auch über lange Distanzen übertragen oder eine Verteilung in großen FTTH-Anwendungen ermöglicht werden. Die Bedienung und das Monitoring erfolgt über SNMP/HTTP.
- EDFA, Wellenlänge 1530-1560 nm
- 8 Ausgänge
- opt. Eingangspegel: -20...+10 dBm
- redundantes Netzteil (hot-swap)
- optischer Anschluss: SC/APC
- Ausgangsleistungen 13 dBm
Herstellernummern:
AT-50-EDFA-13-1: 9418020 (1 Ausgang)
AT-50-EDFA-13-2: 9418021 (2 Ausgänge)
AT-50-EDFA-13-4: 9418022 (4 Ausgänge)
AT-50-EDFA-13-8: 9418085 (8 Ausgänge)
Geeignet für 19" Einbau (Netzwerkschrank …)
Hinweis: die Sendeleistung hängt nur bedingt von der Kabellänge ab, viel mehr aber vom Einsatz von eventuellen Verteilern und deren Dämpfung.
Hinweis: folgend Geräte sind auf Anfrage lieferbar (dann mit 16 dbm bzw. 20 dbm Ausgangspegel)
AT-50-EDFA-16-1
AT-50-EDFA-16-2
AT-50-EDFA-16-4
AT-50-EDFA-16-8
AT-50-EDFA-20-1
AT-50-EDFA-20-2
AT-50-EDFA-20-4
AT-50-EDFA-20-8
Auch mit WDM lieferbar, dann z.B. Typen:
AT-52-EDFA-16-32
AT-52-EDFA-18-08
AT-52-EDFA-18-16
AT-52-EDFA-19-64
AT-52-EDFA-20-16
AT-52-EDFA-20-16-S
AT-52-EDFA-20-32
AT-52-EDFA-22-08
AT-52-EDFA-22-08-S
Anleitung / Datenblatt Polytron optische Multiport-Verstärker (EDFA) AT-50-EDFA-13-1/AT-50-EDFA-13-2/AT-50-EDFA-13-4/AT-50-EDFA-13-8)
Polytron Gesamtübersicht "Optische Bauteile"
Polytron Katalog Optik Kapitel C 2017-2018 V2
Polytron Produktubersicht 2019 V5 (9964594)
| Steckertyp optisch: |
|
| Artikelgewicht: | 3,60 Kg |
| Abmessungen (LxBxH) ( Länge × Breite × Höhe ): | 48,30 × 25,60 × 4,40 cm |
