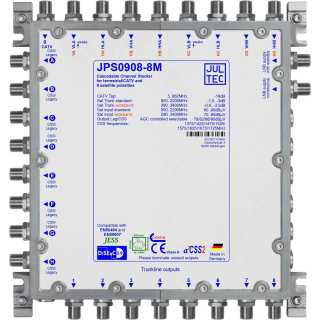

Jultec JPS0908-8M (Gen 2) Unicable-tauglicher Einkabel-Multischalter
5 Jahre Garantie
Produktbeschreibung:
Bei dem Gerät JPS0908-8M handelt es sich um einen Einkabelmultischalter für zwei Satellitensysteme (im Breitbandmodus 4 Sat-Systeme). Das Gerät versorgt sich komplett aus den angeschlossenen Empfangsgeräten, für die Speisung des LNBs ist ein externes Netzteil erforderlich (z.B. JNT19-2000).
An jedem seiner 8 Ausgänge stehen 8 Userbänder für die Versorgung von 8 Empfangsteilen (z.B.4 Twin-Receiver oder 2 Quad-Receiver oder 1 Octo-Receiver) zur Verfügung. Alternativ kann ein herkömmlicher Satellitenempfänger (DVB-S/S2) mit 14V/18V/22kHz-Steuerung betrieben werden (automatische Umschaltung / Legacy-/CSS-Kombifunktion).
Der Einkabelumsetzer nutzt die a²CSS2-Technologie und ist konfigurierbar, d.h. der Anwender kann verschiedene Parameter wie z.B. Ausgangspegel, Userbandfrequenzen oder eine Breitbandzuführung konfigurieren. Für detaillierte Informationen dazu bitte auf diesen Text klicken.
Der JPS0908-8M hat Stammleitungs-/ Kaskadenausgänge für die Sat-ZF. Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung. Beide Gerätevarianten sind auch für die Verteilung von Kabelfernsehen inklusive DOCSIS 3 geeignet.
Hier wird eine X-Version angeboten, diese ist sehr speziell und nur für Profi-Anwendungen gedacht !
Kabelnetzbetreiber sind dabei, die Up- und Downstream-Frequenzbereiche ihrer Netze zu erweitern, um mit DOCSIS 3.1 höhere Datenraten zu ermöglichen. Auf der Teilnehmeranschlussleitung würde der erweiterte CATV-Frequenzbereich bis 1218 MHz mit der Satelliten-ZF ab 950 MHz kollidieren, so dass entweder DOCSIS-Dienste oder Satellitentransponder fehlen würden. Eine Kombination von erweitertem CATV mit herkömmlichen Multischalter-Systemen ist daher nicht möglich.
| JPS0908-8M | |
| Anzahl Abzweige | 8 |
| Abzweig 5 .. 862 MHz | - 19 dB |
| Entkopplung port to port (Terr) | > 35 dB |
| Stammleitung 950..2200 MHz | 8 x - 1,5..- 3,0 dB |
| Stammleitung 290..3400 MHz (WB) | 8 x - 0,8..- 3,5 dB |
| Eingangspegelbereich (AGC) | 60 .. 90 dBµV (WB: 70 .. 90 dBµV) |
| Entkopplung port to port (Sat) | > 26 dB |
| Ausgangspegel Sat (konfigurierbar) | 78 / 82 / 86 / 90 (default) dBµV |
| Anzahl Userbänder | 8 x 8 (Klick für Frequenzraster) |
| Maximale Receiverlast | 160 mA |
| LNB-Versorgung | durch externes Netzteil via F-Buchse |
| Abmessungen | 211 x 224 x 34 mm³ |
| Schirmung/EMV | CE (EN 60728-2), Klasse A |
| GTIN |
4250883436182 |
Begriffserklärungen: LINK hier drücken
Datenblatt + weitere Daten hier im Shop, in der Anlage unter "PDF" und in unserem Forum !
Hinweise:
- offene Ausgänge (Teilnehmerausgänge + ggf. vorhandene Kaskadenausgänge / nie ein DC-Strom-Eingang) bitte immer mit einem F- Endwiderstand DC-entkoppelt abschließen !
Bitte auch den terrestrischen Eingang (CATV) mit einem solchen Endwiderstand abschließen wenn er nicht verwendet wird.
- wird der Jultec-Multischalter mit Breitband-LNBs betrieben, so muss dieser speziell programmiert werden.
Siehe unter Vorprogrammierung Jultec JPS/JRS Multischalter auf Breitband-LNB-Versorgung (a²CSS Technologie)
Jultec a²CSS Technologie Manual
Nur relevant bei Jultec-Multischaltern die diese a²CSS-Technologie unterstützen
Jultec a²CSS Technologie Manual
Jultec Produktkatalog mit Anwendungsbeispielen
