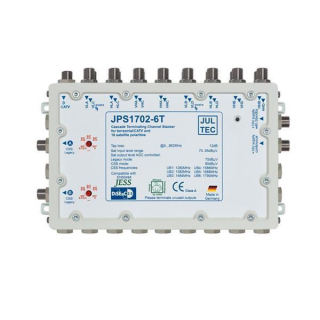

JULTEC JPS1702-6A/T/TN Unicable- / JESS-/ Einkabelumsetzer- Kaskade mit mit dem neuesten ENTROPIC - Chip, für höchste Zuverlässigkeit. Die zusätzliche AGC-Steuerung garantiert an allen Ausgängen die gleichen Ausgangspegel.
"MADE IN GERMANY" / "TESTSIEGER" / entwickelt von "Deutschlands TOP-Entwicklern" !
Standby- Funktion (schaltet stromlos wenn alle angeschlossenen Receiver im StandBy sind) !
Mit Netzteil zur Auswahl (wird nur benötigt bei Stand-Alone-Betrieb) !
Für 2 Stränge je 6 Dosen = 12 Receiver/Tuner
Für 4 Satelliten
Erweiterbar bis auf mehrere hundert Teilnehmer !
Die Vorteile dieses Unicable- Systems:
- Jeder Teilnehmer empfängt das komplette Programmangebot von 4 Satelliten (z.B. Astra 19.2 Grad Ost + Hotbird 13.0 Grad Ost + Türksat 42 Grad Ost + beliebig je nach Wunsch alle 4 zu konfigurieren)
- 6 Anschlüsse/ Teilnehmer an einem Strang (es werden dann "unicable-taugliche" / "JESS-taugliche" Receiver benötigt)
- Die alte Reihenschaltung der Dosen kann weiter benutzt werden
- CATV Rückkanal- / Rückweg- tauglich ! So kann auch z.B. Internet bzw. Telefon (z.B. KabelBW) über das verlegte Kabel weiterhin betrieben werden !
Produktbeschreibung:
Bei diesen Geräten handelt es sich um teilnehmergesteuerte Einkabel-umsetzer für die Verteilung von vier Satellitensystemen, welche über jeden der beiden Ausgänge bis zu 6 Tuner individuell versorgen können. Mit Konfigurationsschaltern kann jeweils für zwei EN50494-Receiver ausgewählt werden, welches das zweite Satellitensystem ist (Umsetzung 5 und 6 sind jeweils fest auf Sat A + B konfiguriert). Receiver mit JESS (DIN EN50607) können automatisch auf alle vier Satellitensysteme zugreifen.
Empfänger mit EN 50494 (Einkabelmodus) können auf zwei Satellitensysteme zugreifen. Mit Konfigurationsschaltern kann an jedem Ausgang das zweite Satellitensystem für EN50494-Receiver gewählt werden.
Der JPS1702-6A hat Stammleitungsausgänge, der JPS1702-6T ist terminiert. Die Geräte werden komplett aus den angeschlossenen Receivern gespeist. Zur Versorgung von Quatro-LNBs ist ein Netzteil anschließbar. Die Version JPS1702-6TN wird mit Netzteil ausgeliefert welches auch die Versorgung der Quatro-LNBs übernimmt (Auslieferung mit dem 2000mA Netzteil).
Begrifferklärung: LINK bitte drücken
| JPS1702-6A | JPS1702-6T | |
| Stammleitung 5...862MHz | -4dB | - |
| Abzweig 5..862MHz | -15dB | -12dB |
| Stammleitung 950..2200MHz | 16x -2..-4dB | - |
| Eingangspegelbereich | 70..95dBµV | 70..95dBµV |
| Ausgangspegel CSS-Port | 85dBµV | 85dBµV |
| Einkabelfrequenzen | ID1: 1280MHz, ID2: 1382MHz, ID3: 1484MHz, ID4: 1586MHz, ID5: 1688MHz, ID6: 1790MHz | |
| Maximale Receiverlast | 230mA | 230mA |
| LNB- Versorgung | 18V/1000mA | 18V/1000mA |
| Abmessungen | 211x144x54 | 211x144x54 |
| Schirmung/EMV | CE, Klasse A | CE, Klasse A |
* LNB-Spannungsversorgung durch optionales Netzteil
Hinweis: offene Ausgänge (Teilnehmerausgänge + ggf. vorhandene Kaskadenausgänge) bitte immer mit einem "F- Endwiderstand DC-entkoppelt" abschliesen !
Technisches Datenblatt Jultec JPS-Serie (englisch + deutsch)
Technisches Datenblatt Jultec JRS-Serie (englisch + deutsch)
Jultec Produktkatalog mit Anwendungsbeispielen (Katalog Nr. 8-2017)
Update ggf. direkt unter www.jultec.de runter laden (ganz oben auf jeder Seite dort)
Jultec Produktkatalog mit Anwendungsbeispielen (Katalog Nr. 8-2017)
Jultec Schulungs-/Seminar-Unterlagen 5/2015 (technische Infos)
JULTEC bietet kontinuierlich an verschiedenen Orten Produktschulungen an. Die dazugehörigen Seminarunterlagen sind hier downloadbar.
Quelle: http://jultec.de/gloss_Seminar_Download.html / auch zu finden bei uns im Forum unter https://www.satanlagenforum.de/jultec-fachbegriffe-erklarung-t8798.html
Jultec Schulungs-/Seminar-Unterlagen 5/2015 (technische Infos)
