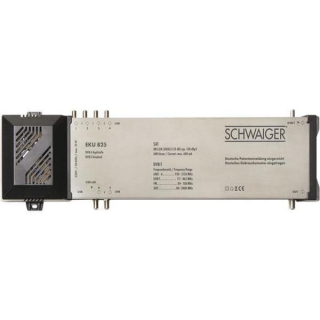

SCHWAIGER EKU 825 DVB-S2 MINI KOPFSTELLE FÜR 21/24 TRANSPONDER - TEILNEHMERZAHL UNBEGRENZT
Nicht mehr lieferbar - Ersatz => Polytron TSM 32 HD SAT-Konverter, 4 Eingänge umgesetzt in bis zu 32 Transponder
Highlights & Details
-Zum Empfang von 21 frei konfigurierbaren Transpondern aus 6 SAT-ZF-Ebenen (es besteht die Möglichkeit sogar bis zu 24 TP umzusetzen- mehr auf Anfrage !)
-Entspricht ca. 60-70 HDTV oder 120-140 SDTV-Programmen
-Programmierbare Equalizerfunktion für das Ausgangsspektrum, zum Ausgleich schwächerer Transponder und Anpassung an die Verteildämpfung (Schräglagenanpassung)
- Sofort betriebsbereit, 12 TP vorprogrammiert für Astra 19,2° Ost (diese 12 TP sind 1:1 übernommen aus der orig. TP-Belegung auf Astra selbst, es sind dafür an den Receivern also keine speziellen Sendersuchläufe nötig, die Standardeinstellungen gelten auch für diese Standardprogrammierung)

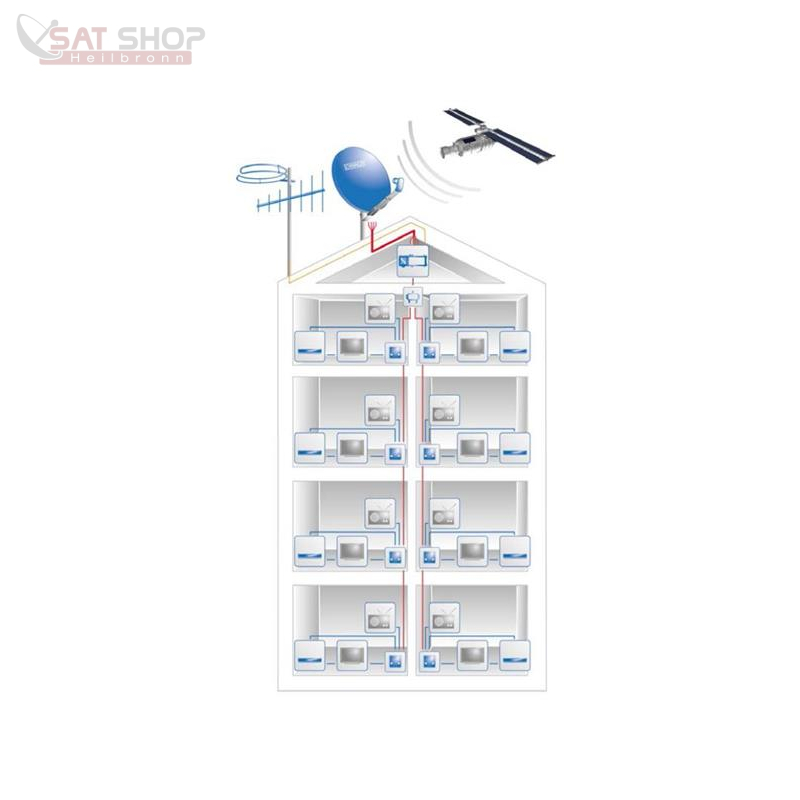

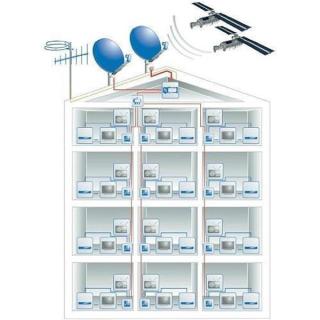

-Kabelnetz kann Einkabel (Reihenschaltung) oder Baumstruktur (Sternschalterung/-verteilung) haben
-Empfängeranzahl unbeschränkt (solange der Satpegel gut genug ist bzw. nachverstärkt wird. Bei Schwaiger an der Demo-Anlage im Haus läuft die Anlage mit 80m Koaxkabel + 6 Dosen im Signalweg ohne Probleme)
-Funktioniert mit allen digitalen SAT-Receivern (keine besonderen Anforderungen zu erfüllen !)
-Einfache Programmierung über PC (USB)
-Update-fähig über USB-Memorystick
-Komfortable Konfiguration über PC (Programm dafür hier in der Anlage / Programmierung für 24 TP "Experten-Modus" auf Anfrage)
-Standardkonfiguration im Internet downloadbar (Schwaiger-Homepage)
-Energiesparmodus konfigurierbar
-Zukunftssicher auch bei Frequenzwechsel der Programmanbieter, durch freie Transponderwahl (kein statisch vorprogrammiertes System das nicht geändert werden kann)
-Geringer Installationsaufwand durch einfachen Austausch der vorhandenen Antennendose in 3-Loch-SAT-Dosen (ohne DC-Durchlass/ Richtkopplerdosen), keine Neuinstallation der Leitungen erforderlich
-Als Alternative zu Kabelanschlüssen, alten analogen Einkabellösungen oder Antennenanlagen in Baumstruktur (Reihenschaltung)
- Zukunftssicher auch bei Frequenzwechsel der Programmanbieter, durch freie Transponderwahl (SD, HDTV, 3D, Pay-TV Sky oder HD+ möglich)
- Empfangen Sie RADIO & TV! Sie können alle freien und verschlüsselten Radio- und TV-Programmen empfangen.
- Bestimmen Sie das Programmangebot! Sie können zwischen deutschen oder ausländischen Programmen wählen!
- High Definition Quality! Sie empfangen die Sender in HD+-, Sky-HD-& FTA-HD-Qualität.
- Einkabelsystem zum Empfang von Satellitensignalen
- Ausgabe einer 5V-Spannungsversorgung über den terrestrischen Eingang für z.B. Spannungsversorgung einer aktiven DVB-T Antenne
Beschreibung

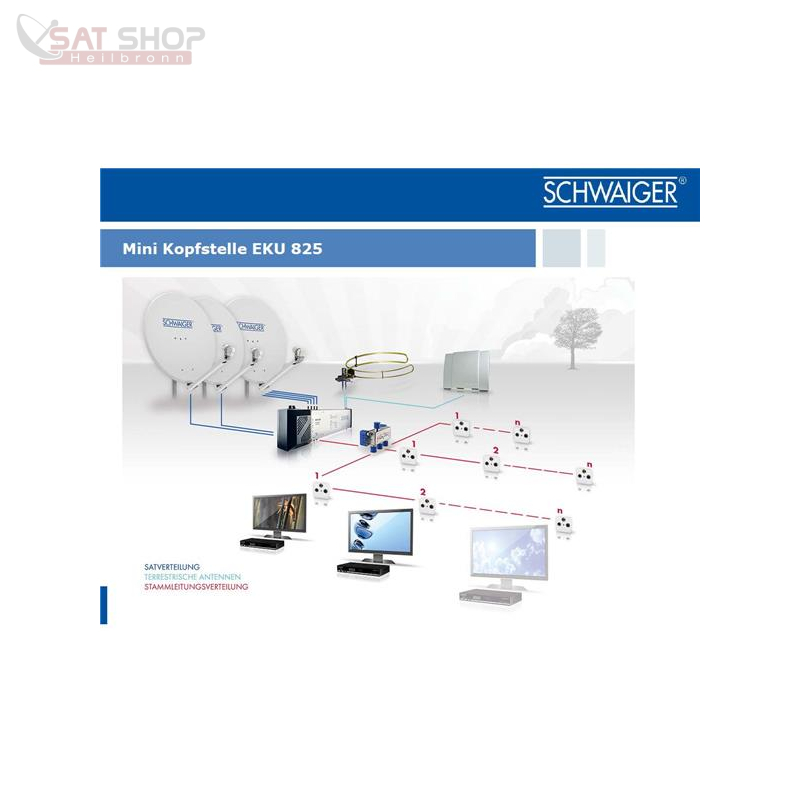

Die EKU 825 selektiert aus den über die sechs SAT-Stamm-Eingänge anliegenden Signalen die Senderdaten von bis zu 21 (24) Transpondern und stellt sie am Ausgang zusammen mit den FM-Hörfunk- und den terrestrischen TV-Signalen (dafür stehen 2 extra Eingänge zur Verfügung !) für das Hausnetz zur Verfügung.
Das funktioniert über zwei interne Umsetzungen der empfangenen Transponderfrequenzen. Für den Empfang werden keine speziellen SAT-Receiver benötigt. Auch in baumförmigen Einkabel-Strukturen, lassen sich einfache Hausverkabelungen einrichten. Sie findet man häufig in Altbauten, Hotels und Pensionen sowie öffentlichen Einrichtungen. Mit der Mini-SAT-Kopfstelle von Schwaiger modernisieren Sie diese Anlagen und machen sie fit für den Digitalempfang. Die bereits liegenden Kabel müssen dabei für den SAT-Frequenzbereich geeignet sein.
Transponder:
Sind elektronische Umsetzer in den Satelliten, die die empfangenen Signale von der Bodenstation auf Frequenzen legen die von LNBs empfangen werden können. Die Umsetzer sind auch dafür verandwortlich auf welcher Polarisationsebene (horizontal/vertikal) der Sender abgestrahlt wird.
Beispielsweise hat der Satellit ASTRA 1M auf 19,2° Ost insgesammt 84 Transponder, davon 32 mit deutschen Sendern und nur 16 davon sind mit frei empfangbaren, sowie HD+ Sendern belegt.
ZF-Ebene:
Ein Satellit strahlt immer 4 ZF-Ebenen ab.
Die vom Satelliten ausgetrahlten Signale sind aufgeteilt in:
- Horizontale Polarisation, oberer Frequenzbereich (High-Band) 11,70-12,75 GHz
- Horizontale Polarisation, unterer Frequenzbereich (Low-Band) 10,70-11,70 GHz
- Vertikale Polarisation, oberer Frequenzbereich (High-Band) 11,70-12,75 GHz
- Vertikale Polarisation, unterer Frequenzbereich (Low-Band) 10,70-11,70 GHz
Ein LNB empfängt diese Signale und wandelt sie in einen Kabeltauglichen Frequenzbereich zwsichen 950 und 2200 MHz um.

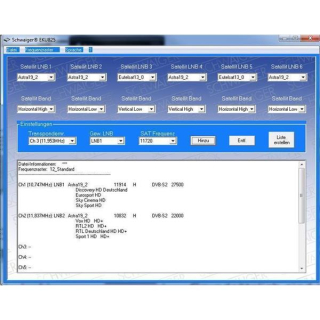

Ein Quattro-LNB gibt die 4 Ebenen dann getrennt an seinen 4 Ausgängen aus (das System unterstützt aber auch eine Versorgung über Quad- oder Octo-LNB bzw. auch eine Versorgung über einen Multischalter da es einen DiSEqC-Generator eingebaut hat und im Config-Tool so die jeweilig gewünschten Ebenen direkt ausgewählt werden können - siehe Bild hier bei der Produktanzeige).
SAT Kopfstation (EKU):
Setzt die digitalen SAT-Eingangssignale so um das alle Sender, sowie das zusätzlich eingespeiste terrestrische Signal (Rundfunk UKW bzw. DAB+, DVB-T) auf einen Ausgang geschaltet werden. Dieser Ausgang kann dann beliebig verteilt werden. Jeder Teilnehmer kann die Programme entsprechend auf seinen Endgeräten wie Fernsehgerät mit SAT-Empfang, digitale SAT-Receiver, oder Rundfunkempfänger für UKW-Empfang wiedergeben.
Technische Daten:

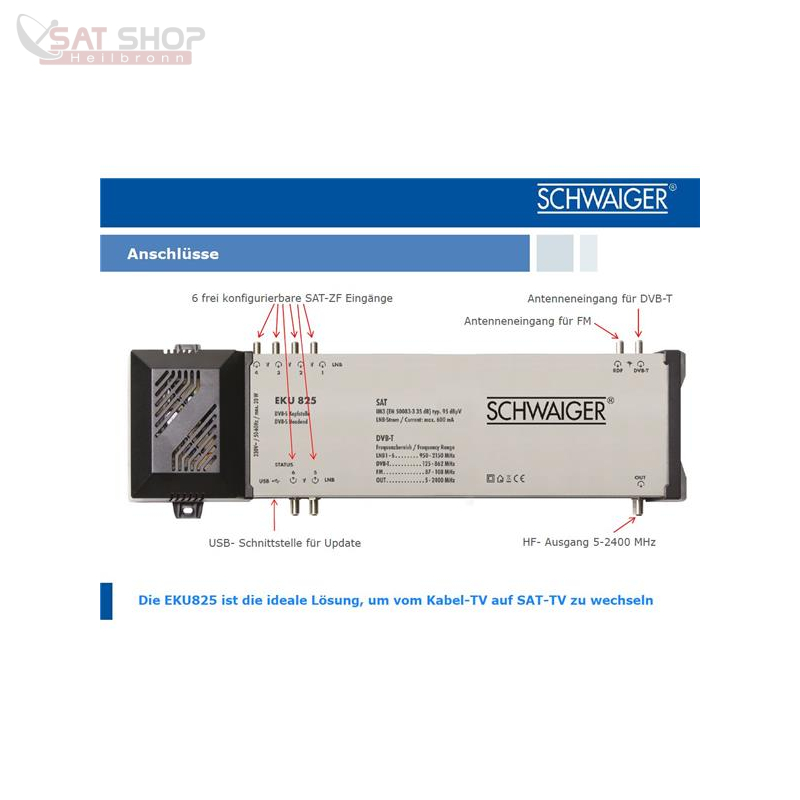

· Anschlüsse 6x Sat-ZF / F-Buchse; 1x DVB-T/T2 / 1x UKW F-Buchse; 1 x Sat-Stammleitung-Ausgang / F-Buchse; 1 x USB Anschluss für Update
- Ausgangspegel (max.) SAT - IM 3 (EN50083-3 / 35dB) typ. 95 dBµV
- Eingangspegel (max.) 75 dBµV
- Frequenzbereich Eingang LNB 1-6 / 950 - 2150 MHz
- Eingang DVB-T/T2 / 111 - 862 MHz
- Eingang FM / 84 - 108 MHz
- Ausgang 84 - 2400 MHz Dämpfung terr.(47 MHz - 860 MHz) 2,0 dB typ.
- Verstärkung 17 dB typ. SAT bei 950 - 2150 MHz
- "- 2,0" dB typ. Terr. bei 47 - 860 MHz
- Spannungsversorgung 230 VAC / 50-60Hz / 20 W
- LNB-Versorgung 600 mA max.
Lieferumfang
Kopfstelle EKU825
USB-Kabel
Anleitung
Hinweis: Eine Kombination von mehreren EKU 825 über einen Kabelstrang ist nicht möglich.
Hersteller: Schwaiger
EAN: 4004005008258
Mehr Daten, Bilder und viel wissenswerte auch in unserem Forum, klicken sie hier.
Schwaiger EKU825 Expert-Modus Config-Tool Erweiterung für 24 Transponder
Dieser Experten-Modus lässt es zu 24 Transponder einzuspeisen/umzusetzen.
ACHTUNG ! Es wird keine Garantie übernommen das eine Umsetzung gewährleistet wird. Die Einspeisung erfolgt oberhalb von 12700MHz und nicht jeder Receiver kann diesen Frequenzbereich auch empfangen (Tests mit Schwaiger-Geräten waren z.B. alle erfolgreich) und weiterhin besteht in diesem Frequenzbereich auf einem Koaxkabel eine höhere Dämpfung das die Signalversorgung vor allem bei längeren Kabelwegen nicht mehr ausreichend sein kann).
Anleitung im Downloadfile
Hinweis: Passwort-geschütztes File, sie erhalten die Zugangsdaten mit der Rechnung
Schwaiger EKU825 Expert-Modus Config-Tool Erweiterung für 24 Transponder
Neue Transponderlisten/Senderlisten 2013 für die direkte Auswahl im Config-Tool vom Schwaiger EKU 825
Schwaiger EKU825 Update Channellists 2013 für Astra 19 Grad Ost + Astra 19 Grad Ost + Hotbird 13 Grad Ost + Thor 1 Grad West + Türksat 42 Grad Ost
Anleitung im Downloadfile
Hinweis: Passwort-geschütztes File, sie erhalten die Zugangsdaten mit der Rechnung
Neue Transponderlisten/Senderlisten 2013 für die direkte Auswahl im Config-Tool vom Schwaiger EKU 825
Schwaiger EKU825 Configtool (Programmiersoftware)
Bericht Schwaiger EKU 825 SAT-Kopfstelle aus dem Sat-Report
Bericht Schwaiger EKU 825 SAT-Kopfstelle aus der Infosat
Datenblatt Schwaiger EKU 825 (deutsch)
Bedienungsanleitung Schwaiger EKU 825 SAT-Kopfstelle(HDTV kompatibel (deutsch + englisch)
| Artikelgewicht: | 1,50 Kg |
| Abmessungen (LxBxH) ( Länge × Breite × Höhe ): | 44,00 × 14,00 × 7,50 cm |
