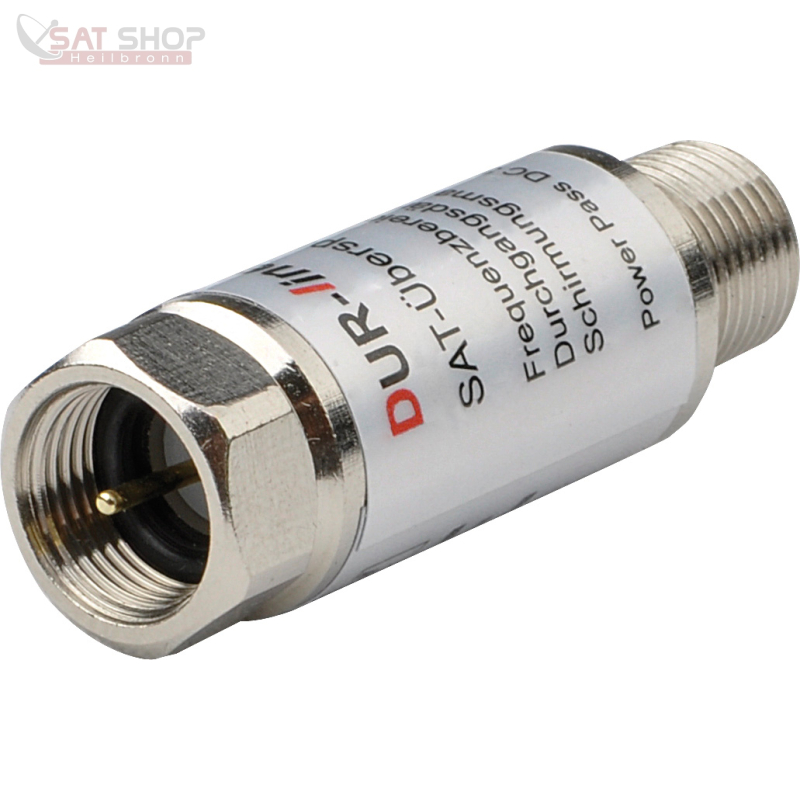

Kurze, impulsförmige Spannungsspitzen, die meistens während eines Gewitters auftreten, werden mit diesem Überspannungsschutz ausgefiltert. Sichern Sie mit dem DUR-line® DLBS 3001 Ihre elektronischen Geräte.
Über die Koaxial-Kabel können impulsartige elektromagnetische Felder, die Induktionsspitzen erzeugen, ungehindert an die elektrischen Geräte gelangen. Die dadurch auftretenden Überspannungen zerstören die mit der Antenne verbundenen elektrischen Geräte wie Kopfstellen, Multischalter, LNBs, Receiver und TV-Geräte.
Mit dem Überspannungsschutz können diese Gefahren minimiert werden.

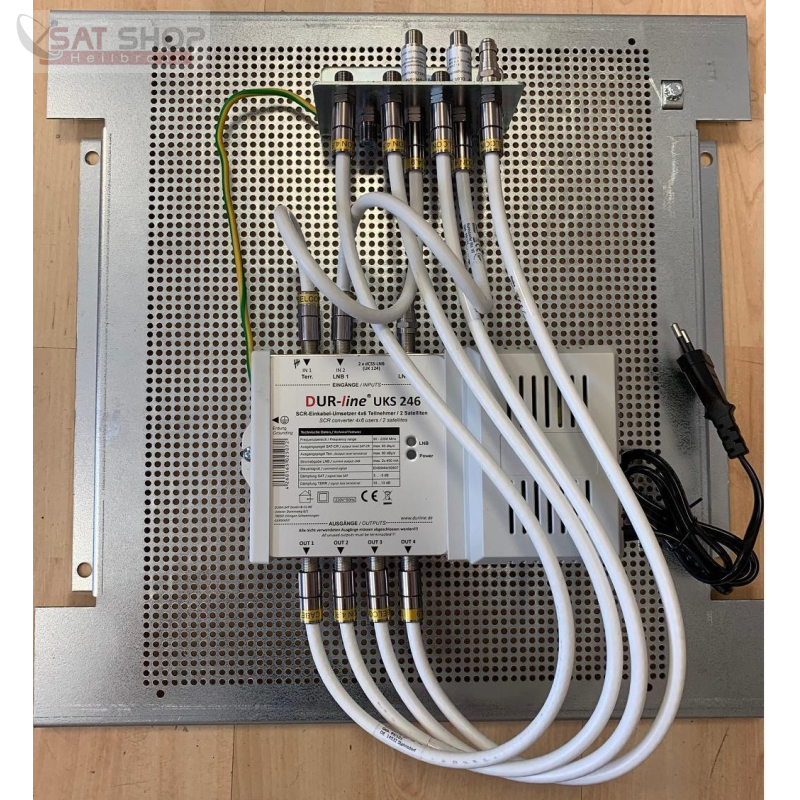

Durch die globale Erwärmung haben wir nachweislich jedes Jahr eine Steigerung der starken Unwetter. Damit verbunden treten auch immer mehr Blitzschläge in Deutschland auf. Dabei entstehen impulsartige elektrischen Felder die noch in mehreren 100m Entfernung eine zerstörerische Wirkung entfalten. Die dadurch auftretenden Überspannungen zerstören die über die Antenne angeschlossenen elektrischen Geräte wie Multischalter, LNB, Receiver und TV Geräte. Gerade über die Koaxialkabel gelangen diese elektromagnetischen Felder, die hier Induktionsspitzen erzeugen, ungehindert an die elektrischen Geräte. Der Dur-line® DLBS 3001 schützt hier ihre Geräte für wenig Geld. Dieser Überspannungsschutz sollte direkt an jeden Eingang des Multischalters oder auch direkt an jeden LNB-Ausgang bzw. vor den Empfanggeräten geschraubt werden (ACHTUNG ! Bitte Erdungsvorschriften nach DIN EN 60728-11 / VDE 0855-1 beachten da ggf. ein äußerer Blitzschutz erstellt werden muss und damit der Einsatzort für diese Varistoren auf einen Erdungsblock zwischen LNB/LNB´s und diesem verlegt werden muss). Die Durchgangsdämpfung dieses DLBS 3001 beträgt nur 0,3dB. Im Inneren des Dur-line® DLBS 3001 wirkt ein Gas-Leiter als Spannungswächter. Übersteigt die Spannung zwischen Seele und Schirm mehr als 200 Volt, entsteht in dieser Gasstrecke ein Kurzschluss und schließt Stoßströme bis zu 8000 Ampere kurz, bevor sie ihre zerstörerische Wirkung auf die nachfolgenden Geräte ausüben können. Ist die Überspannung vorbei, schaltet der Gas-Leiter wieder auf Schutz zurück.
Technische Daten: |
Anschlüsse: F-Stecker auf F-Buchse |
Für Außeneinsatz geeignet => F-Stecker wasserdicht verwenden ! |
DC-Durchlass für Fernspeisung |
Frequenzbereich: 5-2500 MHz |
Impedanz: 75 Ohm |
Durchgangsdämpfung: 0,3dB |
Massives Metallgehäuse |
Schirmungsmaß: 100dB |
Digitaltauglich |
Rückfluss Dämpfung: >20dB |
Strombelastbarkeit: 8kA (8/20 üs) |
ab etwa 50V wird der Stromkreis automatisch unterbrochen |
Erklärung/Anleitung zur Erdung (Blitzschutz + Potentialausgleich) siehe hier.
Artikelgewicht: | 0,02 Kg |

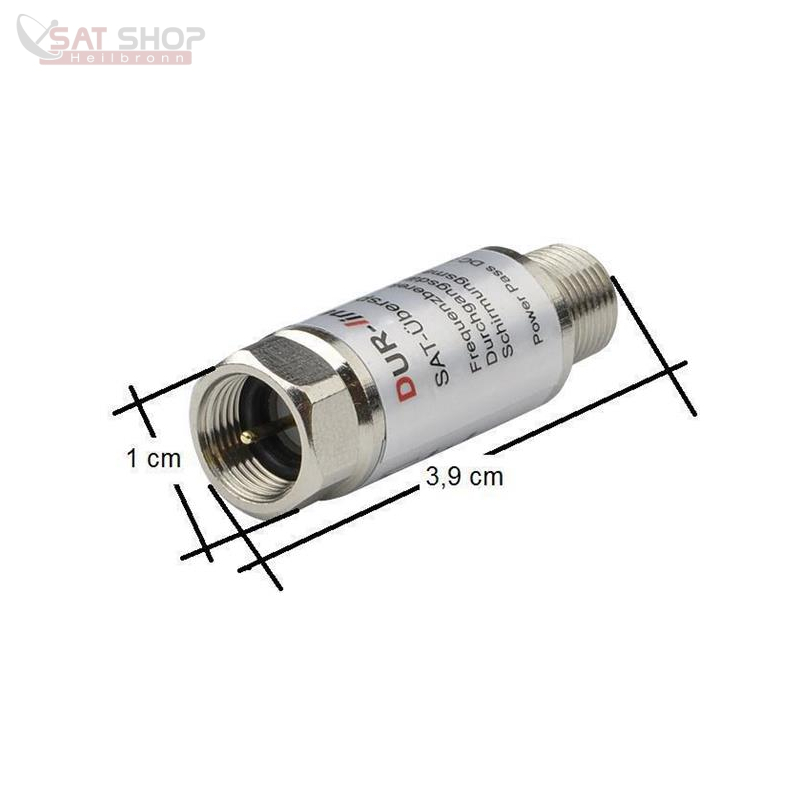

Abmessungen (LxBxH) ( Länge × Breite × Höhe ): | 4,00 × 1,00 × 1,00 cm |
