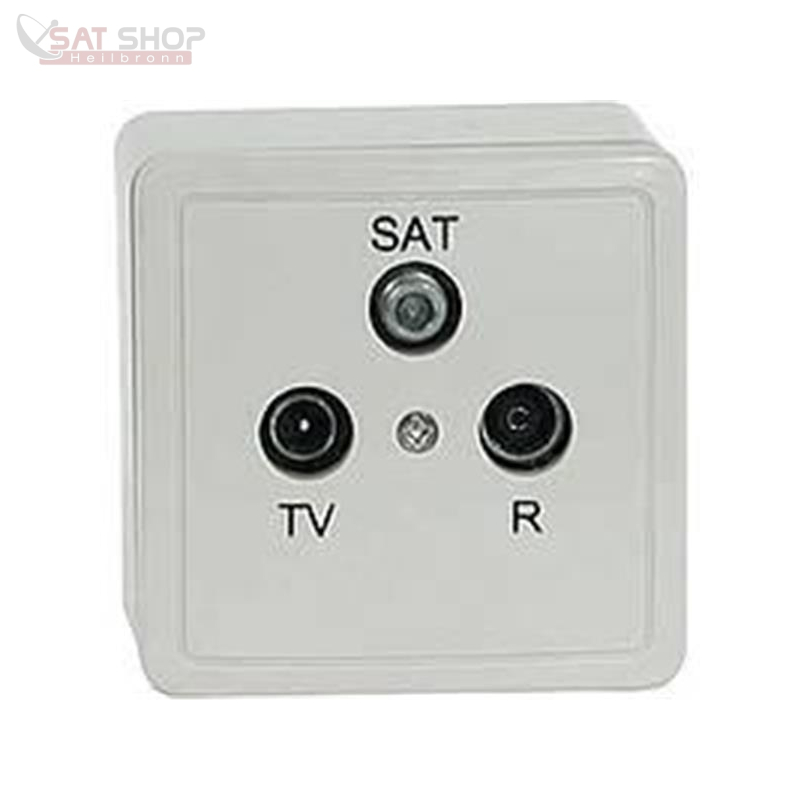

SAT-BK Richtkopplerdose 3-Loch (Stichdose / Einzelanschlussdose / Enddose)
Breitband Antennen-Durchgangsdose mit DC-gesperrtem SAT-ZF Anschluss, 10dB Anschlussdämpfung (Auslieferung incl. BK Abschluss-/Endwiderstand - macht so aus der Dose eine "ENDdose")
Nur für spezielle statische SAT-Einkabelsysteme wie z.B. Smart DPA31 / DPA41, Polytron TSM-1000 oder Dur-Line EKP24 / EKP34 bzw. Schwaiger EKU825 / TSM-1000 Systeme (nicht für Unicable-LNB´s bzw. Unicable-Multischalter / JESS-Schalter !)erfüllt die Anforderungen eines DC-Blockers !!
Klemmtechnik für schraubenlose Innenleiterbefestigung (0,8-1,3 mm)
Aufklappbare Klemmschelle für Außenleiterbefestigung (max. 7,5 mm)
Einbautiefe nur 22 mm
Krallenbefestigung für 55 mm Putzeinsätze
Massives, korrosionsfestes Druckgussgehäuse
Durchgang:
Frequenzbereich: 4 - 2400 MHz
Durchgangsdämpfung 4 - 862 MHz: 1dB
Durchgangsdämpfung 950 - 2400 MHz: 2-3dB
SAT- Ausgang:
Frequenzbereich: 950 - 2400 MHz
Anschlussdämpfung: max. 10dB
Entkopplung: >40dB
HF- Anschluss: F- Buchse
TV- Ausgang:
Frequenzbereich: 40 - 862 MHz
Anschlussdämpfung: 10dB
Entkopplung: >45dB
HF- Anschluss: Koax- Stecker (IEC169-2)
RDF- Ausgang:
Frequenzbereich: 40 - 139 MHz
Anschlussdämpfung: 10dB
HF- Anschlüsse: Koax- Buchse (IEC169-2)
Hinweis: geliefert wird eine Richtkoppler-Durchgangsdose mit einem Endwiderstand zum einschrauben/terminieren
Nur für spezielle statische SAT-Einkabelsysteme wie z.B. Smart DPA31 / DPA41, Polytron TSM-1000 oder Dur-Line EKP24 / EKP34 bzw. Schwaiger EKU825 / TSM-1000 Systeme (nicht für Unicable-LNB´s bzw. Unicable-Multischalter / JESS-Schalter !)
Durchgang:
Frequenzbereich: 4 - 2400 MHz
Durchgangsdämpfung 4 - 862 MHz: 1dB
Durchgangsdämpfung 950 - 2400 MHz: 2-3dB
SAT- Ausgang:
Frequenzbereich: 950 - 2400 MHz
Anschlussdämpfung: max. 10dB
Entkopplung: >40dB
HF- Anschluss: F- Buchse
TV- Ausgang:
Frequenzbereich: 40 - 862 MHz
Anschlussdämpfung: 10dB
Entkopplung: >45dB
HF- Anschluss: Koax- Stecker (IEC169-2)
RDF- Ausgang:
Frequenzbereich: 40 - 139 MHz
Anschlussdämpfung: 10dB
HF- Anschlüsse: Koax- Buchse (IEC169-2)
Hinweis: geliefert wird eine Richtkoppler-Durchgangsdose mit einem Endwiderstand zum einschrauben/terminieren
Artikelgewicht: | 0,00 Kg |
