LNB mit optischem Ausgang (optisches LNB 32-fach)
Akt. verfügbare Stückzahl:0 - fragen Sie uns nach Alternativen ! z.B. => Global-Invaom OTx-Kit
"Polytron OPM-LNB 032" = baugleich mit Global Invacom optisches FibreMDU LNB 32-fach.
Das LNB OPM-LNB setzt das empfangene HF-Satellitensignal in optische Signale um.
Die einzelnen Sat-Ebenen werden dabei nacheinander gestapelt und in den Frequenzbereich 950 MHz bis 5,45 GHz umgesetzt. Das neu entstandene Frequenzband wird anschließend optisch übertragen.
Die optische Signalverteilung erfolgt über Single-Mode-Glasfaserkabel.
Die Stromversorgung des LNBs erfolgt über ein Coaxkabel mit F-Stecker und das mitgelieferte Netzteil.
- zur Umwandlung von vier SAT-Ebenen in ein optisches Ausgangssignal
- 40 mm feed-horn
- Netzteil im Lieferumfang enthalten
- LNB-Schutzkappe im Lieferumfang enthalten
- FC/PC-Anschluss
OPM-LNB 032: Verteilung auf bis zu 32 Rückumsetzer ; +7 dBm Leistung
OPM-LNB 064: Verteilung auf bis zu 64 Rückumsetzer ; +10 dBm Leistung

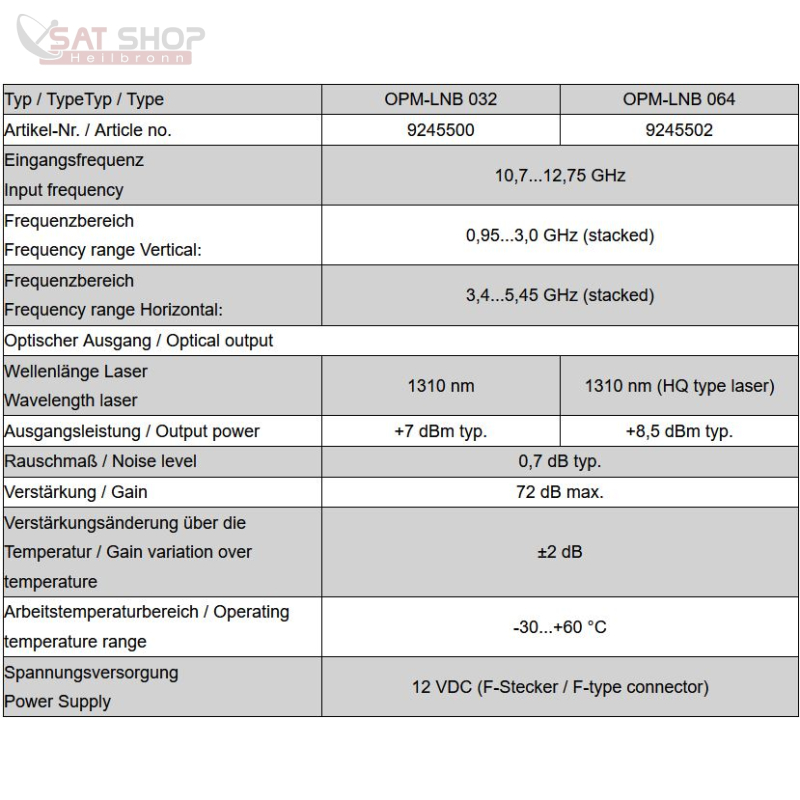

| Typ / TypeTyp / Type |
OPM-LNB 032
|
OPM-LNB 064
|
| Artikel-Nr. / Article no. |
9245500
|
9245502
|
| Eingangsfrequenz Input frequency |
10,7...12,75 GHz
|
|
| Frequenzbereich Frequency range Vertical: |
0,95...3,0 GHz (stacked)
|
|
| Frequenzbereich Frequency range Horizontal: |
3,4...5,45 GHz (stacked)
|
|
| Optischer Ausgang / Optical output | ||
| Wellenlänge Laser Wavelength laser |
1310 nm
|
1310 nm (HQ type laser)
|
| Ausgangsleistung / Output power |
+7 dBm typ.
|
+8,5 dBm typ.
|
| Rauschmaß / Noise level |
0,7 dB typ.
|
|
| Verstärkung / Gain |
72 dB max.
|
|
| Verstärkungsänderung über die Temperatur / Gain variation over temperature |
±2 dB
|
|
| Arbeitstemperaturbereich / Operating temperature range |
-30...+60 °C
|
|
| Spannungsversorgung Power Supply |
12 VDC (F-Stecker / F-type connector)
|
|
Passendes optisches Dämpfungsglied
"Polytron OPM-LNB 032" = baugleich mit Global Invacom optisches FibreMDU LNB 32-fach, Auslieferung erfolgt als Invacom-Label (Invacom optisches LNB)
Polytron Beiblat -OPM-LNB 032 / 064 mi -CE V2 (0901769)
Polytron Gesamtübersicht "Optische Bauteile"

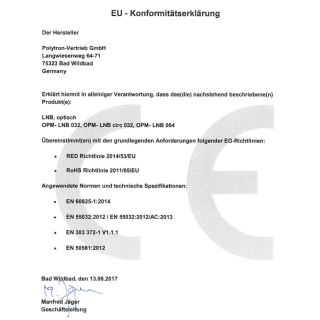

Polytron optische LNBs CE-Erklärung

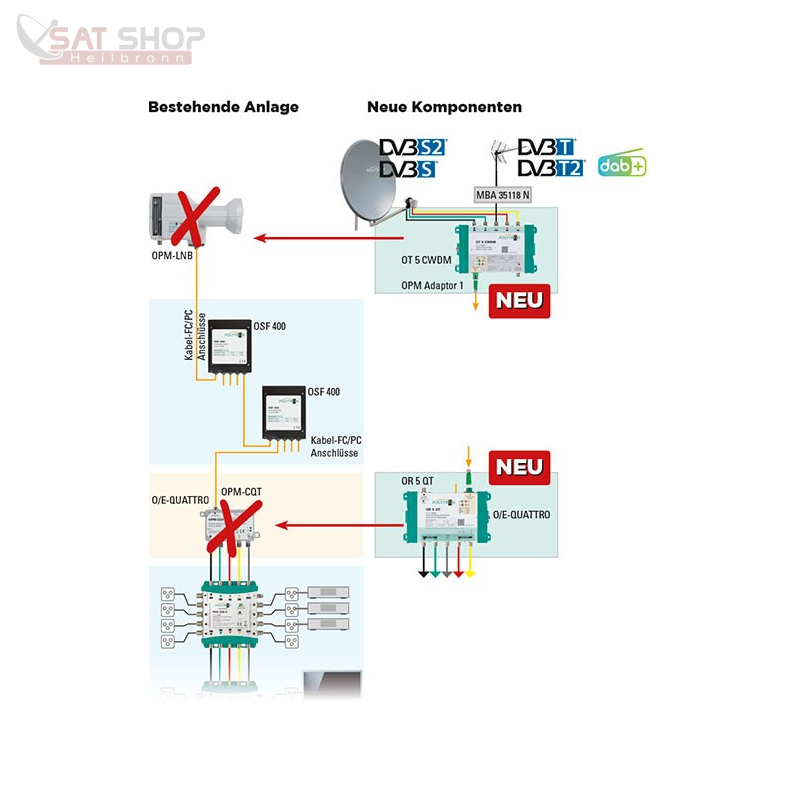

Umbau von optischem LNB auf Polytron CWDM-System - OT 5 CWDM
| Artikelgewicht: | 0,65 Kg |
| Abmessungen (LxBxH) ( Länge × Breite × Höhe ): | 17,30 × 10,80 × 6,80 cm |
