Polytron OPM-LNB 100 Kit/Set (optisches LNB mit N-Anschluss + OPM-CON Empfangsset + optisches N-Anschlusskabel + Netzteil OPM-LNB Power Supply)

Polytron OPM-LNB 100 Kit/Set (optisches LNB mit N-Anschluss + OPM-CON Empfangsset + optisches N-Anschlusskabel + Netzteil OPM-LNB Power Supply)

(2 Bewertungen)

Artikelnummer: Polytron_OPM-LNB100Set
GTIN: 4250238510840
HAN: 9245505
Kategorie: Optische LNB
Hersteller: Polytron

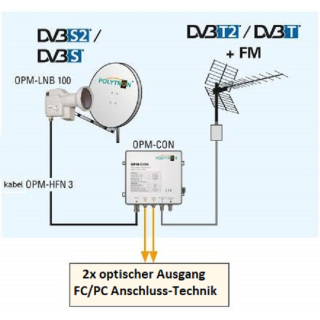

Ist die Aufteilung auf 64 optische Endpunkte nicht ausreichend, findet das OPM-LNB 100 Kit Anwendung. Hierbei wird das HF-Signal des OPM-LNB 100 über den aktiven Verteiler OPM-AS 04 auf bis zu vier elektrisch/optische Wandler OPM-CON verteilt, wobei den Wandlern parallel terrestrische Signale zugeführt werden können. Die Wandler verfügen über jeweils 2 optische Ausgänge mit einer Leistung von 7 dBm, so dass 8 optische Verteilnetze mit insgesamt 256 optischen Endpunkten realisiert werden können.
Es wird also nur ein Kabel zum LNB benötigt (andere optische LNBs benötigen ein extra Koaxkabel für die Spannungsversorgung).

399,00 €

inkl. 19% USt. , zzgl.

nicht verfügbar
Lieferstatus: ersetzt durch Nachfolger, siehe Hinweis in der Artikelbeschreibung

Polytron OPM-LNB 100 Kit/Set (optisches LNB mit N-Anschluss + OPM-CON Empfangsset + 2m optisches N-Anschlusskabel + Netzteil OPM-LNB Power Supply)

Ersatz durch z.B. => Global-Invaom OTx-Kit

LNB/Wandler-Set, bestehend aus OPM-LNB 100 und OPM-CON

Das Empfangsset OPM-LNB 100 Set dient dem Empfang von 4 SAT-Ebenen und der Wandlung in ein optisches Signal, welches an 2 Ausgängen zur Verfügung steht.

Optische Ausgangsleistung 2x 7dBm

OPM-LNB 100 Kit
Ist die Aufteilung auf 64 optische Endpunkte nicht ausreichend, findet das OPM-LNB 100 Kit Anwendung. Hierbei wird das HF-Signal des OPM-LNB 100 über den aktiven Verteiler OPM-AS 04 auf bis zu vier elektrisch/optische Wandler OPM-CON verteilt, wobei den Wandlern parallel terrestrische Signale zugeführt werden können. Die Wandler verfügen über jeweils 2 optische Ausgänge mit einer Leistung von 7 dBm, so dass 8 optische Verteilnetze mit insgesamt 256 optischen Endpunkten realisiert werden können.

N-Typ LNB OPM-LNB 100
Das N-Typ OPM-LNB 100 besitzt einen HF-Ausgang, an dessen N-Anschluss vier SAT-Ebenen anliegen.
Die Speisung des LNBs erfolgt über den angeschlossenen Wandler.
- Verwendung mit OPM-CON
- LNB-Speisung über N-Typ HF-Kabel

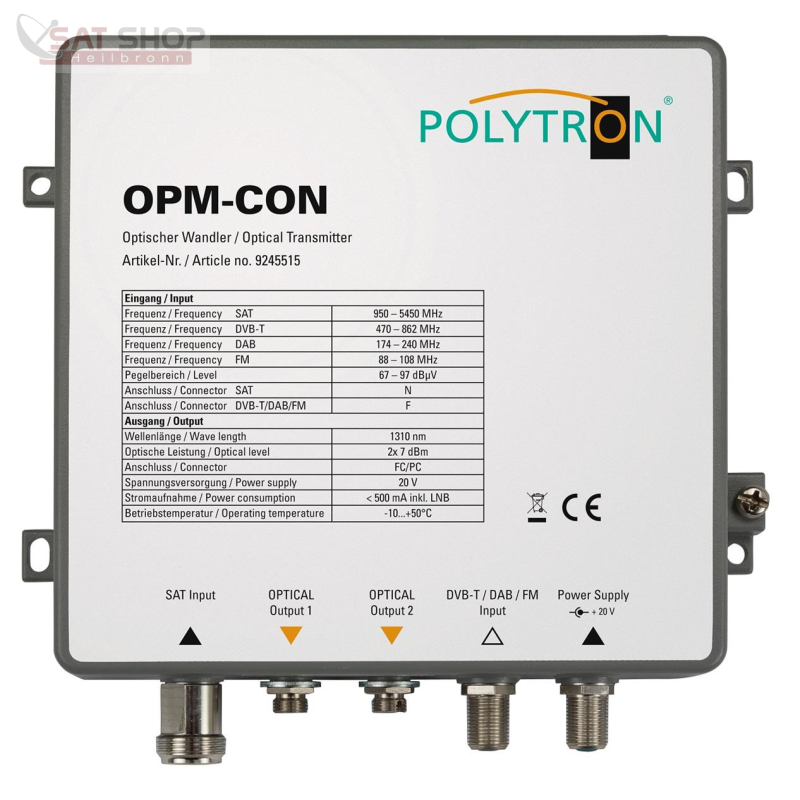

Elektrisch- / optischer Wandler OPM-CON
Der elektrisch / optische Wandler OPM-CON wandelt die eingehenden SAT-Frequenzen im Bereich 950-5450 MHz in optische Signale mit einer Wellenlänge von 1310nm. Über den terrestrischen Eingang lässt sich DVB-C (Kabelfernsehen), DVB-T2, DAB+ und UKW/FM zusätzlich in das Verteilnetz einspeisen.
Der OPM-CON verfügt über zwei unabhängige optische Ausgänge mit jeweils 7 dBm Leistung.
- wandelt HF-Signale des OPM-LNB 100 in optische Signale
- LNB-Speisung über N-Typ HF-Kabel
- Netzteil im Lieferumfang

Lieferumfang:
LNB OPM-LNB 100
Wandler OPM-CON
2m N-Patchkabel (auf Wunsch optional gegen Aufpreis auch mit 3m - OPM-HFN 03 - oder 10m - OPM-HFN 10 - erhältlich)
Netzteil OPM-LNB Power Supply
Wetterschutzhüllen
Montageplatte

Hinter den 2 FC/PC-Ausgängen können weitere Verteiler montiert werden und/oder auch alle Abschlusseinheiten mit FC/PC-Anschluss.

Es wird nur das N-Kabel nach außen benötigt, die Stromversorgung wird über dieses mit übertragen (vom OPM-CON aus).
(andere optische LNBs benötigen ein extra Koaxkabel für die Spannungsversorgung).

Passendes optisches Dämpfungsglied

Hersteller-Artikelnummer: 9245505

Baugleich zu vielen anderen, z.B.Global Invacom ODU 32 Kit

Ersatz z.B. => Global-Invaom OTx-Kit
