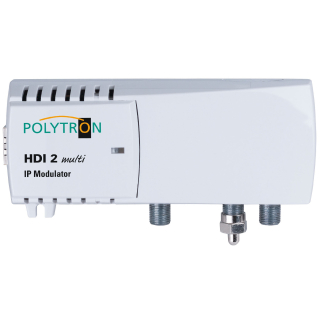

Polytron HDI 2 multi - 2x IP in 2x DVB-C oder DVB-T Modulator (QAM / COFDM)
Der IP Modulator HDI 2 multi wandelt IP-Signale von Streamern, Sicherheitskameras oder anderen IP-Quellen in max. 2 benachbarte digitale Ausgangskanäle in DVB-C, DVB-T, DVB-C Annex B oder ISDB-T. Das Gerät unterstützt den Empfang von SPTS- oder MPTS-Signalen.werden sollen.
Funktionen wie Service-Filterung (bei MPTS-Signalen), SI-Bearbeitung, NIT und LCN runden den Funktionsumfang ab. Über den integrierten Web-Server ist die Fernsteuerung des Modulators und damit eine schnelle und einfache Programmierung möglich. Das Management und der Anschluss des IP-Transportstromes erfolgt über eine RJ45 100 Mbit/s Schnittstelle. Der IP Modulator bietet die Möglichkeit Kamerasignale einfach in das Kabelnetz einzuspeisen und an verschiedenen Monitoren/TV-Geräten zur Verfügung zu stellen. Die Geräte finden ihren Einsatz überall dort, wo IP-Signale verschiedenster Quellen in das vorhandene Kabelnetz eingespeist werden sollen.
- Integrierte Onvif-Kamera-Steuerung
Pro DVB-C oder DVB-T Ausgangskanal sind mehrere IP-Programme/Zuführungen möglich.
| Typ / Type |
HDI 2 multi
|
|||
| Artikel-Nr. / Article no. |
5741708
|
|||
| Eingänge / Inputs |
1
|
|||
| IP-Eingang Standard IP Input standard |
IEE802.3 10/100 BaseT
|
|||
| Bitrate |
< 80 Mbit/s
|
|||
| Protokolle |
UDP / RTP / RTSP
|
|||
| Transportströme |
MPTS / SPTS
|
|||
| HF-Ausgang Standard HF output standard |
DVB-C
|
DVB-T
|
ISDB-T
|
J.83B
|
| Modulation |
16QAM, 32QAM, 64QAM, 128QAM, 256QAM
|
QPSK, 16QAM, 64QAM
|
QPSK, 16QAM, 64QAM, DQPSK
|
64QAM, 256QAM
|
| Frequenzbereich Frequency range |
96...862 MHz
|
174...230 MHz, 470...862 MHz
|
96...862 MHz
|
|
| Bandbreite / Bandwidth |
1,15-8,3 MHz
|
7/8 MHz
|
6 MHz
|
6 MHz
|
| Guard Intervall |
/
|
1/4, 1/8, 1/16, 1/32
|
/
|
|
| Coderate |
/
|
1/2, 2/3, 3/4, 5/6, 7/8
|
/
|
|
| Symbolrate |
1...7,2 MSps
|
/
|
/
|
5,057/6,36 MSps
|
| FFT |
/
|
2K
|
2K
|
/
|
| MER |
40 dB
|
35 dB
|
35 dB
|
40 dB
|
| Anzahl der Kanäle Number of channels |
2
|
|||
| Kanalbelegung Channel allocation |
Nachbarkanal / Adjacent channel
|
|||
| Ausgangspegel / Output level |
90 dBµV
|
|||
| Pegelsteller / Attenuator |
0...30 dB (1 dB Schritte / steps)
|
|||
| Konnektor / Connector |
F-Buchse / F type / 75
|
|||
| Frequenzbereich Durchschleif-Eingang Frequency range loop-through input |
45...862 MHz
|
|||
| Durchgangsdämpfung Through loss |
2,5 dB
|
|||
| Betriebstemperatur Operating temperature |
0...40 °C
|
|||
| Leistungsaufnahme Power Supply |
5,5 W
|
|||
| Maße (B x H x T) Dimensions (W x H x D) |
133 x 63 x 39 mm
|
|||
| Steckernetzteil / Power supply |
100...240 V~, 50/60 Hz
|
|||
| Ausgangsspannung Output voltage |
+12 V ±1 V; 0,5 A
|
|||
Art.Nr. vom Hersteller: 5741708
IP-Modulator, 1x IP (RTSP/UDP/RTP) in 2x DVB-C/ DVB-T/ J.83B/ ISDB-T
Anleitungt Polytron HDI 2 multi
Datenblatt Polytron HDI 2 multi
Polytron Datenblatt Modulatoren Gesamtübersicht
Polytron IPTV-Produkte Übersicht
| Artikelgewicht: | 1,20 Kg |
| Abmessungen (LxBxH) ( Länge × Breite × Höhe ): | 13,30 × 6,30 × 3,90 cm |
