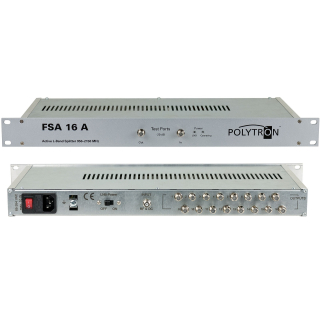

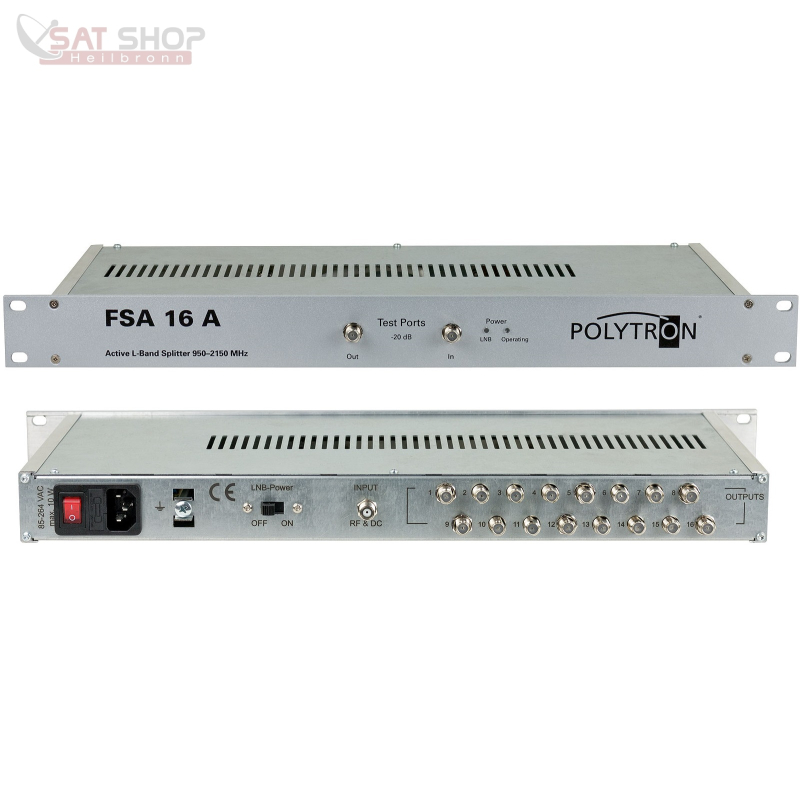

Polytron FSA 16 A - Aktiver SAT / L-Band Verteiler mit 1x HF-Eingang und 16 HF-Ausgängen
Polytron FSA 16 A - Aktiver SAT / L-Band Verteiler mit 1x HF-Eingang und 16 HF-Ausgängen
Aktiver SAT / L-Band Verteiler mit 1x HF-Eingang und 16 HF-Ausgängen im Frequenzbereich von 950 – 2150 MHz.
Ein eingespeistes Sat-Signal steht an 16 Ausgängen verlustfrei zur Verfügung, die Verteildämpfung wird hierbei ausgeglichen.
- zuschaltbare LNB Spannungs-Versorgung von 15V
- verlustfreie Verteilung
- zuschaltbare LNB-Spannungsversorgung
- 19"-Rack Montage

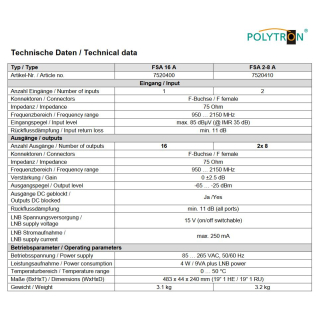

| Technische Daten / Specifications | |
| Frequenzbereich / Frequency range |
950…2150MHz
|
| Eingänge / Inputs F-Type |
1
|
| Ausgänge / Outputs F-Type |
16
|
| Outputs DC blocked |
Ja / Yes
|
| Impedanz / Impedance input, output |
75 Ohm
|
| Eingangspegel / Input level (at IMR 35dB) |
max. 90 dBµV
|
| Verstärkung / Gain |
0 ± 2,5 dB
|
| Ausgangspegel / Output level |
-25 ... -65 dBm
|
| Eingang Rückflussdämpfung / Input return loss |
min. 11 dB
|
| Ausgang Rückflussdämpfung / Output return loss |
min. 11 dB (all ports)
|
| LNB Spannungsversorgung / LNB supply voltage |
15 V (on/off switchable)
|
| LNB Stromaufnahme / LNB supply current |
max. 250 mA
|
| Betriebsspannung / Power supply |
85 V to 265 VAC
|
| Stromaufnahme / Power consumption |
4 W/ 9 VA plus LNB power
|
| Temperaturbereich / Operating temperature |
0 °C to 50 °C
|
| Gehäuse / Housing |
19” (483 mm), 1 RU (44 mm), 240 mm
|
| Gewicht / Weight |
3,1kg
|
Herstellernummer/Artikel-Nr.: 7520400
Datenblatt Polytron FSA 16 A
Anleitung Polytron FSA 16 A
Anleitung Polytron FSA 8 A + FSA 16 A (Version 2021)
Polytron Gesamtübersicht Verstärker/Amplifier
| Artikelgewicht: | 3,10 Kg |
| Abmessungen (LxBxH) ( Länge × Breite × Höhe ): | 24,00 × 48,30 × 4,40 cm |
