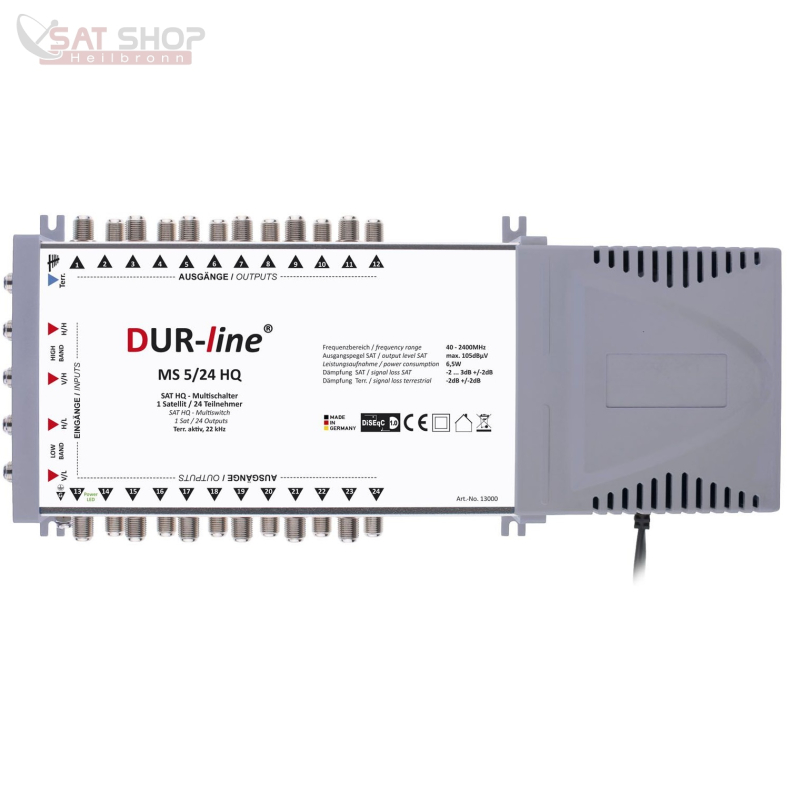

Multischalter DUR-LINE 5/24 HQ mit Netzteil + 22khz Generator (Quad-LNB-tauglich)
Zur Verteilung von 4 SAT-ZF- Ebenen (1 Satellit, z.B.: ASTRA oder HOTBIRD) und terrestrischen Signalen für 24 Teilnehmer / Receiver.
Die Wahl der ZF- Ebenen erfolgt mit den Umschaltkriterien 14/18 V und 0/22 kHz.
Der Multischalter besitzt einen integrierten, zuschaltbaren 22 kHz Generator. Damit kann auch ein Quad- LNB angesteuert werden.
Made in Germany !!
EIGNUNG:
1 Satellit (digitale Versorgung) auf 24 Anschlüsse/ Teilnehmer.
Für die digitale Versorung des Multischalters wird ein "Quattro" oder Quad LNB benötigt + 4 Kabel vom LNB zum Multischalter.
- Mit neuster Technologie ausgestattet überzeugt dieser SAT-Multischalter durch exzellente Kennlinien sowie einen sehr geringen Stromverbrauch
- Zum Empfang von einem Satelliten/LNB (z.B. Astra oder Hotbird) für bis zu 24 Teilnehmer - Alle Teilnehmer können unabhängig voneinander die volle Programmvielfalt eines Satelliten nutzen
- Sehr geringe Durchgangsdämpfung des Sat-Signals
- Funktioniert mit Quattro oder Quad LNBs (22kHz Generator)
- HDTV, 3D, HD+, 4K, UHD und Sky-tauglich
TECHNISCHE DATEN:
Eingänge: 4x 950-2400 MHz (Sat) / 1x 40-862 MHz (terrestisch)
Ausgänge: 24x 40-2400 MHz
Dämpfung SAT: -2...3dB
Dämpfung terrestrisch: -2dB (+/- 2dB)
Entkopplung SAT/Terr: 30dB typ.
Ausgangspegel Sat: max. 105dBµV (IMD3 35dB)
Stromaufnahme Receiver: 29....38mA
Betriebstemperatur: -20°C...+55°C
Abmessungen: 324 x 140 x 63 mm
Schaltbefehle: 13/18V, 0/22kHz
Gewicht: ca. 850g
Hinweis: offene Ausgänge (Teilnehmerausgänge + ggf. vorhandene Kaskadenausgänge) bitte immer mit einem F- Endwiderstand DC-entkoppelt abschliesen !
Die Wahl der ZF- Ebenen erfolgt mit den Umschaltkriterien 14/18 V und 0/22 kHz.
Der Multischalter besitzt einen integrierten, zuschaltbaren 22 kHz Generator. Damit kann auch ein Quad- LNB angesteuert werden.
Made in Germany !!
EIGNUNG:
1 Satellit (digitale Versorgung) auf 24 Anschlüsse/ Teilnehmer.
Für die digitale Versorung des Multischalters wird ein "Quattro" oder Quad LNB benötigt + 4 Kabel vom LNB zum Multischalter.
- Mit neuster Technologie ausgestattet überzeugt dieser SAT-Multischalter durch exzellente Kennlinien sowie einen sehr geringen Stromverbrauch
- Zum Empfang von einem Satelliten/LNB (z.B. Astra oder Hotbird) für bis zu 24 Teilnehmer - Alle Teilnehmer können unabhängig voneinander die volle Programmvielfalt eines Satelliten nutzen
- Sehr geringe Durchgangsdämpfung des Sat-Signals
- Funktioniert mit Quattro oder Quad LNBs (22kHz Generator)
- HDTV, 3D, HD+, 4K, UHD und Sky-tauglich
TECHNISCHE DATEN:
Eingänge: 4x 950-2400 MHz (Sat) / 1x 40-862 MHz (terrestisch)
Ausgänge: 24x 40-2400 MHz
Dämpfung SAT: -2...3dB
Dämpfung terrestrisch: -2dB (+/- 2dB)
Entkopplung SAT/Terr: 30dB typ.
Ausgangspegel Sat: max. 105dBµV (IMD3 35dB)
Stromaufnahme Receiver: 29....38mA
Betriebstemperatur: -20°C...+55°C
Abmessungen: 324 x 140 x 63 mm
Schaltbefehle: 13/18V, 0/22kHz
Gewicht: ca. 850g
Hinweis: offene Ausgänge (Teilnehmerausgänge + ggf. vorhandene Kaskadenausgänge) bitte immer mit einem F- Endwiderstand DC-entkoppelt abschliesen !
