Jultec JRS0508-8M (mit a²CSS2-Technologie)
Jultec Receiver Powered Stacker mit 8x 8 Umsetzungen/UBs (voll receivergespeistes Einkabelsystem für 1 Satellit bei Quattro-LNB Versorgung oder 2 Satelliten bei Breitband-LNB-Versorgung)
5 Jahre Garantie
Produktbeschreibung:
Bei den Geräten JRS0508-8M und JRS0508-8T handelt es sich um Einkabelmultischalter für komplett receivergespeiste Verteilnetze für ein Satellitensystem (im Breitbandmodus zwei Sat-Systeme). Durch ein neues energieeffizientes Powermanagement-Konzept ist ein einzelner Receiver in der Lage, sowohl den Multischalter als auch das angeschlossene Quatro-LNB mit Energie zu versorgen. Dadurch ist am Multischalter kein Netzteil erforderlich und es treten keine Standby-Verluste auf (also absolut kein Stromverbrauch, wenn alle Empfangsgeräte ausgeschaltet sind). Ein Netzteil kann aber optional angeschlossen werden.
Am jedem der 8 Ausgänge stehen je 8 Userbänder für die Versorgung von 8 Empfangsteilen (z.B. je 4 Twin-Receiver oder 2 Quad-Receiver oder 1 Receiver mit FBC-Frontend) zur Verfügung. Alternativ kann ein herkömmlicher Satellitenempfänger (DVB-S/S2) mit 14V/18V/22kHz-Steuerung betrieben werden automatische Umschaltung / Legacy-/CSS-Kombifunktion (nicht möglich bei Breitband-LNB-Versorgung !).
Diese Einkabelumsetzer nutzen die a²CSS2-Technologie und sind konfigurierbar, d.h. der Anwender kann verschiedene Parameter wie z.B. den Ausgangspegel, Userbandfrequenzen oder Sat-Breitbandzuführung konfigurieren. Detaillierte Informationen dazu sind auf einer separaten Informationsseite zusammengefasst.

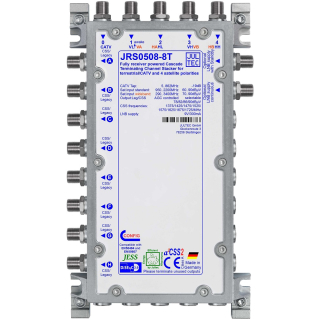

Der JRS0508-8M hat Stammleitungs-/ Kaskadenausgänge für die Sat-ZF. Der JRS0508-8T ist komplett terminiert (also Einzel- oder Abschlussgerät bei Kaskadierung mehrerer Schalter hintereinander). Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung. Das Gerät ist auch für die Verteilung von Kabelfernsehen inklusive DOCSIS 3 geeignet.
| JRS0508-8M | JRS0508-8T | |
| Anzahl Abzweige | 8 | 8 |
| Abzweig 5 .. 862 MHz | - 19 dB | - 19 dB |
| Entkopplung port to port (Terr) | > 35 dB | |
| Stammleitung 950..2200 MHz | 4 x - 1,5..- 3,5 dB | - |
| Stammleitung 290..3400 MHz (WB) | 4 x - 0,8..- 4,0 dB | - |
| Eingangspegelbereich (AGC) | 60 .. 90 dBµV (WB: 70 .. 90 dBµV) | |
| Entkopplung port to port (Sat) | > 26 dB | |
| Ausgangspegel Einkabelmodus | 78 / 82 / 86 / 90 (default) dBµV | |
| Anzahl Userbänder | 8 x 8 (Klick für Frequenzraster) | |
| Maximale Receiverlast | 185 mA plus LNB* | |
| LNB-Versorgung | 9 V / 300 mA | |
| Abmessungen | 131 x 224 x 34 mm³ | |
| Schirmung/EMV | CE (EN 60728-2), Klasse A | |
| GTIN | 4250883420587 | 4250883420686 |
* Die LNB-Stromaufnahme geht nur reduziert in die Receiver-Last ein da Spannungswandler eingesetzt werden
Begriffserklärungen: LINK hier drücken
Datenblatt + weitere Daten hier im Shop, in der Anlage unter "PDF" und in unserem Forum !
Hinweise:
- offene Ausgänge (Teilnehmerausgänge + ggf. vorhandene Kaskadenausgänge / nie ein DC-Strom-Eingang) bitte immer mit einem F- Endwiderstand DC-entkoppelt abschließen !
Bitte auch den terrestrischen Eingang (CATV) mit einem solchen Endwiderstand abschließen wenn er nicht verwendet wird.
- wird der Jultec-Multischalter mit Breitband-LNBs betrieben, so muss dieser speziell programmiert werden.
Siehe unter Vorprogrammierung Jultec JPS/JRS Multischalter auf Breitband-LNB-Versorgung (a²CSS Technologie)
Technisches Datenblatt Jultec JRS-Serie (englisch + deutsch)
Jultec a²CSS Technologie Manual
Nur relevant bei Jultec-Multischaltern die diese a²CSS-Technologie unterstützen
Jultec a²CSS Technologie Manual
Jultec Produktkatalog mit Anwendungsbeispielen
Update ggf. direkt unter www.jultec.de runter laden (ganz oben auf jeder Seite dort)
Jultec Produktkatalog mit Anwendungsbeispielen
Jultec Schulungs-/Seminar-Unterlagen 5/2015 (technische Infos)
JULTEC bietet kontinuierlich an verschiedenen Orten Produktschulungen an. Die dazugehörigen Seminarunterlagen sind hier downloadbar.
Quelle: http://jultec.de/gloss_Seminar_Download.html / auch zu finden bei uns im Forum unter https://www.satanlagenforum.de/jultec-fachbegriffe-erklarung-t8798.html
Jultec Schulungs-/Seminar-Unterlagen 5/2015 (technische Infos)
