Jultec JRS0508-8M/T/X - Unicable Multischalter (8x8 UBs/IDs/Umsetzungen- a²CSS2 Technologie)

Jultec JRS0508-8M/T/X - Unicable Multischalter (8x8 UBs/IDs/Umsetzungen- a²CSS2 Technologie)

(2 Bewertungen)

Artikelnummer: JultecJRS0508-8
GTIN: 4250883420686
Kategorie: ohne Stromversorgung
Hersteller: Jultec

Unicable Multischalter 5/8/8, 8x 8 Receiver/Tuner an einer Ableitung/ an einem Strang/Kabel

Für 1 Satellit Empfang bei Quattro-LNB Versorgung oder 2 Satelliten-Empfang bei Breitband-LNB Versorgung (Jultec a²CSS2-Technologie)
Rückanal-tauglich für Einspeisung von Kabel Internet (Docsis) + Telefon (DVB-C)

Welche Ausführung ?: JRS0508-8T (terminiert)

JRS0508-8M (Kaskade)

JRS0508-8X (Docsis)+ 30,00 €

799,00 €

inkl. 19% USt. , zzgl.

verfügbar

Bitte wählen Sie hier Ihre gewünschte Variation, Ausführung oder Farbe im Auswahlfeld aus !
Erst dann können Sie den Artikel in den Warenkorb legen.

Beschreibung
Bewertungen

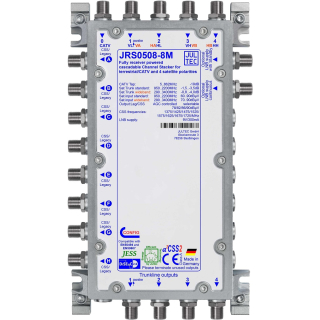

Jultec JRS0508-8T/JRS0508-8M (mit a²CSS2-Technologie)

Jultec Receiver Powered Stacker mit 8x 8 Umsetzungen/UBs (voll receivergespeistes Einkabelsystem für 1 Satellit bei Quattro-LNB Versorgung oder 2 Satelliten bei Breitband-LNB-Versorgung)

5 Jahre Garantie

Produktbeschreibung:
Bei den Geräten JRS0508-8M und JRS0508-8T handelt es sich um Einkabelmultischalter für komplett receivergespeiste Verteilnetze für ein Satellitensystem (im Breitbandmodus zwei Sat-Systeme). Durch ein neues energieeffizientes Powermanagement-Konzept ist ein einzelner Receiver in der Lage, sowohl den Multischalter als auch das angeschlossene Quatro-LNB mit Energie zu versorgen. Dadurch ist am Multischalter kein Netzteil erforderlich und es treten keine Standby-Verluste auf (also absolut kein Stromverbrauch, wenn alle Empfangsgeräte ausgeschaltet sind). Ein Netzteil kann aber optional angeschlossen werden.

Am jedem der 8 Ausgänge stehen je 8 Userbänder für die Versorgung von 8 Empfangsteilen (z.B. je 4 Twin-Receiver oder 2 Quad-Receiver oder 1 Receiver mit FBC-Frontend) zur Verfügung. Alternativ kann ein herkömmlicher Satellitenempfänger (DVB-S/S2) mit 14V/18V/22kHz-Steuerung betrieben werden automatische Umschaltung / Legacy-/CSS-Kombifunktion (nicht möglich bei Breitband-LNB-Versorgung !).

Diese Einkabelumsetzer nutzen die a²CSS2-Technologie und sind konfigurierbar, d.h. der Anwender kann verschiedene Parameter wie z.B. den Ausgangspegel, Userbandfrequenzen oder Sat-Breitbandzuführung konfigurieren. Detaillierte Informationen dazu sind auf einer separaten Informationsseite zusammengefasst.

Der JRS0508-8M hat Stammleitungs-/ Kaskadenausgänge für die Sat-ZF. Der JRS0508-8T ist komplett terminiert (also Einzel- oder Abschlussgerät bei Kaskadierung mehrerer Schalter hintereinander). Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung. Das Gerät ist auch für die Verteilung von Kabelfernsehen inklusive DOCSIS 3 geeignet.

Hier wird eine X-Version angeboten, diese ist sehr speziell und nur für Profi-Anwendungen gedacht !

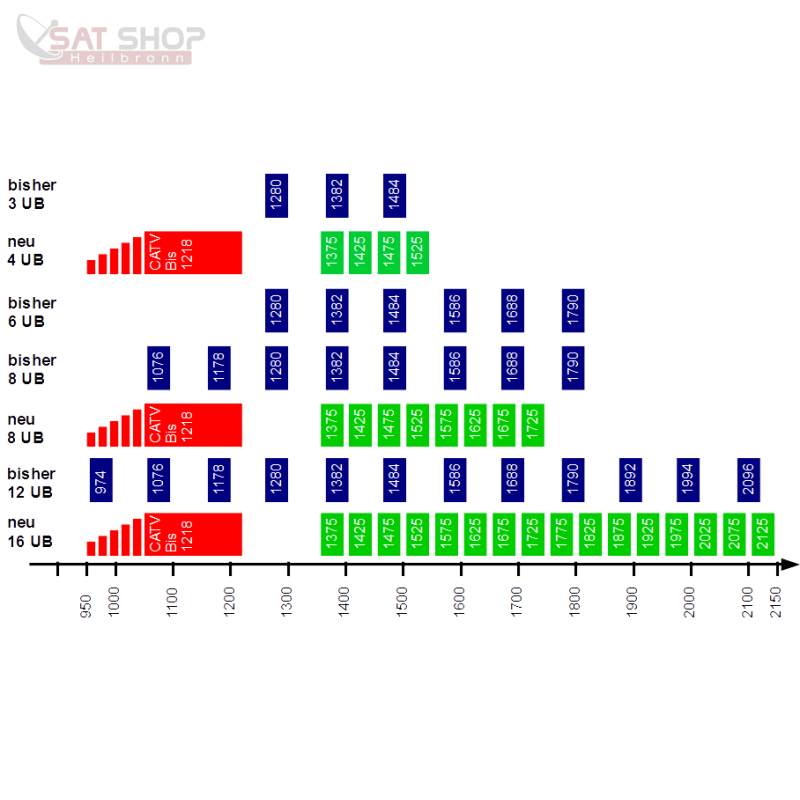

Kabelnetzbetreiber sind dabei, die Up- und Downstream-Frequenzbereiche ihrer Netze zu erweitern, um mit DOCSIS 3.1 höhere Datenraten zu ermöglichen. Auf der Teilnehmeranschlussleitung würde der erweiterte CATV-Frequenzbereich bis 1218 MHz mit der Satelliten-ZF ab 950 MHz kollidieren, so dass entweder DOCSIS-Dienste oder Satellitentransponder fehlen würden. Eine Kombination von erweitertem CATV mit herkömmlichen Multischalter-Systemen ist daher nicht möglich.

	JRS0508-8M	JRS0508-8T
Anzahl Abzweige	8	8
Abzweig 5 .. 862 MHz	- 19 dB	- 19 dB
Entkopplung port to port (Terr)	> 35 dB
Stammleitung 950..2200 MHz	4 x - 1,5..- 3,5 dB	-
Stammleitung 290..3400 MHz (WB)	4 x - 0,8..- 4,0 dB	-
Eingangspegelbereich (AGC)	60 .. 90 dBµV (WB: 70 .. 90 dBµV)
Entkopplung port to port (Sat)	> 26 dB
Ausgangspegel Einkabelmodus (konfigurierbar)	78 / 82 / 86 / 90 (default) dBµV
Anzahl Userbänder	8 x 8 (Klick für Frequenzraster)
Maximale Receiverlast	185 mA plus LNB*
LNB-Versorgung	9 V / 300 mA
Abmessungen	131 x 224 x 34 mm³
Schirmung/EMV	CE (EN 60728-2), Klasse A
GTIN	4250883420587	4250883420686

* Die LNB-Stromaufnahme geht nur reduziert in die Receiver-Last ein da Spannungswandler eingesetzt werden

Begriffserklärungen: LINK hier drücken

Datenblatt + weitere Daten hier im Shop, in der Anlage unter "PDF" und in unserem Forum !

Hinweise:
- offene Ausgänge (Teilnehmerausgänge + ggf. vorhandene Kaskadenausgänge / nie ein DC-Strom-Eingang) bitte immer mit einem F- Endwiderstand DC-entkoppelt abschließen !
Bitte auch den terrestrischen Eingang (CATV) mit einem solchen Endwiderstand abschließen wenn er nicht verwendet wird.

- wird der Jultec-Multischalter mit Breitband-LNBs betrieben, so muss dieser speziell programmiert werden.
Siehe unter Vorprogrammierung Jultec JPS/JRS Multischalter auf Breitband-LNB-Versorgung (a²CSS Technologie)

PDF

Technisches Datenblatt Jultec JRS-Serie (englisch + deutsch)

Technisches Datenblatt Jultec JRS-Serie (englisch + deutsch)

Jultec a²CSS Technologie Manual

Nur relevant bei Jultec-Multischaltern die diese a²CSS-Technologie unterstützen

Jultec a²CSS Technologie Manual

Jultec Produktkatalog mit Anwendungsbeispielen

Update ggf. direkt unter www.jultec.de runter laden (ganz oben auf jeder Seite dort)

Jultec Produktkatalog mit Anwendungsbeispielen

Jultec Schulungs-/Seminar-Unterlagen 5/2015 (technische Infos)

JULTEC bietet kontinuierlich an verschiedenen Orten Produktschulungen an. Die dazugehörigen Seminarunterlagen sind hier downloadbar.
Quelle: http://jultec.de/gloss_Seminar_Download.html / auch zu finden bei uns im Forum unter https://www.satanlagenforum.de/jultec-fachbegriffe-erklarung-t8798.html

Jultec Schulungs-/Seminar-Unterlagen 5/2015 (technische Infos)

Angaben zur Produktsicherheit

Herstellerinformationen:

Jultec GmbH
Glockenreute 3
Baden-Württemberg
Steisslingen, Deutschland, 78256
info@jultec.de
https://www.jultec.de

Einkabel-tauglich:
a²CSS:
Legacy-/CSS-Kombifunktion:	ja
Breitband LNB tauglich:
receivergespeist:
Config:
Jultec X-Schalter:	ja
Artikelgewicht:	0,97 kg
Abmessungen (LxBxH) ( Länge × Breite × Höhe ):	13,10 × 22,40 × 3,40 cm
