Kaskadenstartverstärker für große Verteilnetze oder Netze mit extrem langen Ableitungen.
Ersetzt durch Jultec JAL0425AN
"MADE in GERMANY" entwickelt von Deutschlands TOP-Entwicklern !
Standby- Funktion !
Produktbeschreibung:

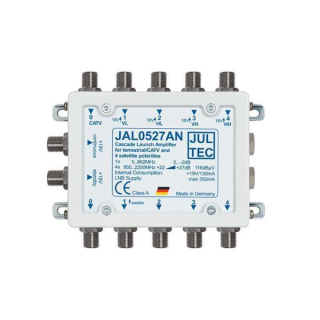

Beim JAL0527AN handelt es sich um einen kleinen Kaskadenstart-verstärker für die Verteilung von einem Satellitensystem. Das Gerät zeichnet sich durch besonders hohe Intermodulationsfestigkeit trotz energiesparendem Design aus. Der terrestrische Pfad ist passiv, wodurch eine flexible Verwendung für UKW, DVB-T und Kabelfernsehen möglich ist. Das Gerät wird mit Netzteil ausgeliefert.
Anschlüsse (F):
Stammleitungseingänge: 1 x CATV, 4x SAT-ZF
Stammleitungsausgänge: 1 x CATV, 4x SAT-ZF
Daten: Stammleitung:
5...65 MHz: -1 db
87...862 MHz: -2 db
950...2200 MHz: 4x +22...+27 dB
Pegelsteller: 0..-10db
Schirmung/EMV: CE, Klasse A
Maximale Ausgangspegel:
SAT-ZF: 116 dBuV@35dB IMA nach EN 50083-3
LNB-Versorgung: 18V, 350mA
Abmessungen:
Höhe x Breite x Tiefe: 104 x 131 x 34 mm
Lieferumfang:
Verstärker, 19V Netzteil (230V~)
Jultec Produktkatalog mit Anwendungsbeispielen
Konformitätserklärung Jultec JAL-Verstärker
| Abmessungen (LxBxH) ( Länge × Breite × Höhe ): | 13,10 × 14,40 × 3,40 cm |
