Jultec JAD4xxTRSM 4-Loch Antennendose Stich-/Durchgangsdose mit Modemanschluss (SAT | RADIO | CATV | DATA)

Jultec JAD4xxTRSM 4-Loch Antennendose Stich-/Durchgangsdose mit Modemanschluss (SAT | RADIO | CATV | DATA)

(1 Bewertungen)

Artikelnummer: DS_Jultec_JAD4
GTIN: 4250883480208
Kategorie: Antennendosen
Hersteller: Jultec

Modem/Data 4-Loch Antennendose (JAD 400 TRSM = Stichleitungsdose / JAD 410 TRSM = Durchgangsdose 10 dB) - Rückkanaltauglich 5…65 MHz - CLASS A

welche Dose ?: JAD400TRSM (Stichdose)

JAD410TRSM (Durchgangsdose - 10db)+ 0,28 €

15,96 €

inkl. 19% USt. , zzgl.

verfügbar

Bitte wählen Sie hier Ihre gewünschte Variation, Ausführung oder Farbe im Auswahlfeld aus !
Erst dann können Sie den Artikel in den Warenkorb legen.

Beschreibung
Bewertungen

JAD4xxTRSM - Jultec Antennendose für Modembetrieb (SAT | RADIO | CATV | DATA)

xxTRSM-Dosentypen sind mit TV-, UKW-Radio-, Sat-, und Modem-Anschluss ausgestattet

JAD400TRSM: Stichdose mit Modemanschluss, welche als einzige Dose einer Ableitung eingesetzt wird (LNB-/Legacy-Multischalter-Direktanschluss)
JAD410TRSM: Durchschleifdose/Durchgangsdose mit Modemanschluss (diodenentkoppelt) 10db Auskoppeldämpfung (für z.B. Unicable EN50494 + JESS EN50607 Betrieb)

Passend für alle gängigen Schalterprogramme (z.B. für Busch-Jäger, Jung, Merten, Berker, Kopp etc., Antennendosen-Abmessungen /-Lochabstände sind genormt)

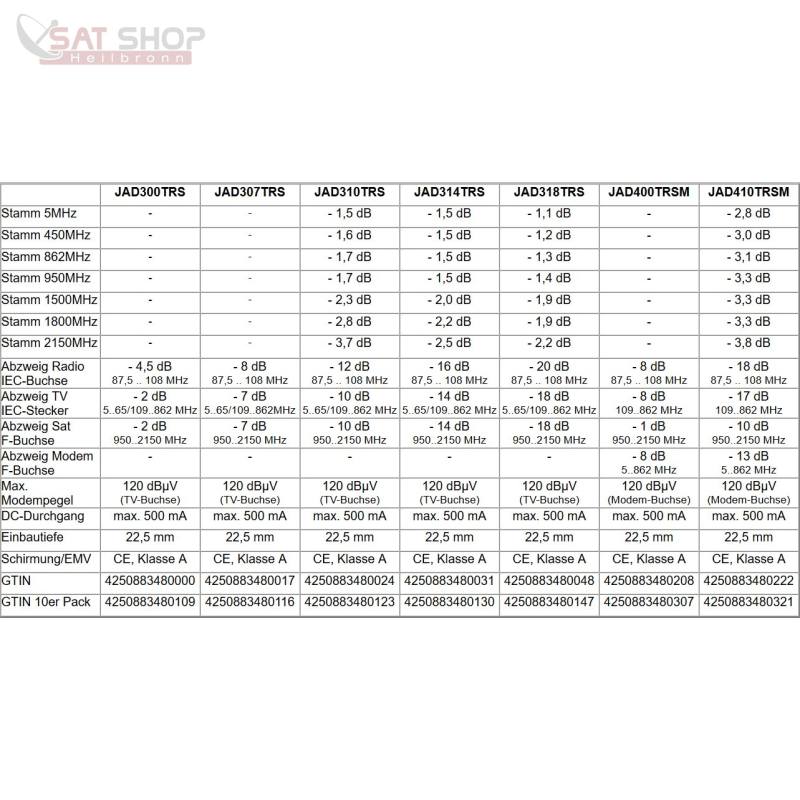

	JAD400 TRSM	JAD410 TRSM
Stamm 5MHz	-	- 2,8 dB
Stamm 450MHz	-	- 3,0 dB
Stamm 862MHz	-	- 3,1 dB
Stamm 950MHz	-	- 3,3 dB
Stamm 1500MHz	-	- 3,3 dB
Stamm 1800MHz	-	- 3,3 dB
Stamm 2150MHz	-	- 3,8 dB
Abzweig Radio IEC-Buchse	- 8 dB 87,5 .. 108 MHz	- 18 dB 87,5 .. 108 MHz
Abzweig TV IEC-Stecker	- 8 dB 109..862 MHz	- 17 dB 109..862 MHz
Abzweig Sat F-Buchse	- 1 dB 950..2150 MHz	- 10 dB 950..2150 MHz
Abzweig Modem F-Buchse	- 8 dB 5..862 MHz	- 13 dB 5..862 MHz
Max. Modempegel	120 dBµV (Modem-Buchse)	120 dBµV (Modem-Buchse)
DC-Durchgang	max. 500 mA	max. 500 mA
Einbautiefe	22,5 mm	22,5 mm
Schirmung/EMV	CE, Klasse A	CE, Klasse A
GTIN	4250883480208	4250883480222
GTIN 10er Pack	4250883480307	4250883480321

Hilfreiche Links mit genauen Erklärungen dazu:
Pegelanpassung
Pegelberechnung
Dänpfungsglied

Lieferung ohne Abdeckplatte und Aufputz-Rahmen ! Diese Teile können einzeln oder komplett zusammen hier im Shop extra hinzu bestellt werden (Rubrik => Antennendosen).

JAD 400 410 TRSM

PDF

Jultec Produktkatalog mit Anwendungsbeispielen

Jultec Produktkatalog mit Anwendungsbeispielen

Technisches Datenblatt Jultec JRM-Serie (englisch + deutsch)

Technisches Datenblatt Jultec JRM-Serie (englisch + deutsch)

JULTEC JNews 01 Ausgabe 2015 (für JRM-Multischalter Serie)

JNews Ausgabe Nr. 1
Es hat gerade noch zur ANGACOM gereicht, die erste Ausgabe der JNews ist fertig!
JNews soll kein reines Werbe- und Produktankündigungsblatt sein, vielmehr ist das Ziel, jeweils eine Produktgruppe vorzustellen und die technischen Hintergründe dazu ausführlich zu erklären. Da JULTEC im Gegensatz zu vielen Wettbewerbern eine eigene Entwicklung und Fertigung (und damit eigenes Know-How) in Deutschland hat, bietet es sich an, dass gerade JULTEC eine solche Broschüre anbietet.
Das Thema der ersten Ausgabe sind Multischalter für komplett receivergeseiste Verteilnetze. Hier gibt es teilweise noch einen großen Erklärungsbedarf, warum unsere Geräte im Gegensatz zu vielen Wettbewerbsprodukten auch ohne Netzteilanschluss betriebbsicher funktionieren. Dabei wird bewusst auch auf die kritischen Punkte der Installation eingegangen und anhand von Berechnungen erklärt, wo die Grenzen eines solchen Systems liegen. Oft sind es Kleinigkeiten, an die man als Installateur vorher nie gedacht hat, die aber über Erfolg und Mißerfolg entscheiden. Wir wollen dem Installateur die Sicherheit geben, energieeffiziente und dauerhaft betriebssichere Netze für seine Kunden aufzubauen.

JULTEC JNews 01 Ausgabe 2015 (für JRM-Multischalter Serie)

Jultec Schulungs-/Seminar-Unterlagen 5/2015 (technische Infos)

JULTEC bietet kontinuierlich an verschiedenen Orten Produktschulungen an. Die dazugehörigen Seminarunterlagen sind hier downloadbar.
Quelle: http://jultec.de/gloss_Seminar_Download.html / auch zu finden bei uns im Forum unter https://www.satanlagenforum.de/jultec-fachbegriffe-erklarung-t8798.html

Jultec Schulungs-/Seminar-Unterlagen 5/2015 (technische Infos)

Angaben zur Produktsicherheit

Herstellerinformationen:

Jultec GmbH
Glockenreute 3
Baden-Württemberg
Steisslingen, Deutschland, 78256
info@jultec.de
https://www.jultec.de

Artikelgewicht:	0,16 kg

Durchschnittliche Artikelbewertung

Alle Bewertungen:

Wie funktionieren Bewertungen?

Einträge insgesamt: 1

Jultec JAD4xxTRSM 4-Loch Antennendose Stich-/Durchgangsdose mit Modemanschluss (SAT | RADIO | CATV | DATA)
Sehr einfache Montage und die Funktionen der einzelnen Anschlüsse sind sehr zufriedenstellend. Sehr empfehlenswert ist der Modemanschluss für DAB+ mit F-Schraubanschluss rechts oben.

Klaus W , 03.07.2019 Verifizierter Kauf
