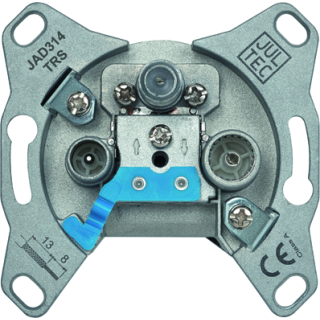

Jultec JAD314TRS Durchgangs Antennendose für Unicable / Jess (14dB Dämpfung)

GTIN/EAN: 4250883480031

Artikelnummer: JAD314TRS

Diodenentkoppelte Durchgangsdose für den sicheren Unicable (EN50494) und JESS (EN50607) Betrieb - CLASS A - 14db Auskoppeldämpfung / 2db Durchgangsdämpfung (aus dieser Durchgangsdose macht man eine Enddose indem man einen BK-Endwiderstand DC-entkoppelt in den Ausgang montiert)

Kategorie: Unicable/JESS LNB

welche Dose ?

12,34 €

inkl. 19% USt. , zzgl. Versand (DHL)

verfügbar

Lieferzeit: 1 - 3 Werktage

Stk

JAD - Jultec Antennendose mit Diodenentkopplung (Antennasocket Diode-Isolated)

Produktbeschreibung:
Mit der Serie JAD3xxTRS stehen Antennensteckdosen mit Diodenentkopplung auf der Fernspeiseeinkopplung zur Verfügung. Diese Dosen werden dort eingesetzt, wo eine Einkabel-Ableitung innerhalb einer Wohnung verteilt wird. Für wohnungsübergreifende Einkabelinstallationen sollten die Dosen der JAP-Serie verwendet werden. Zum Angleichen der Pegel stehen Dosen mit unterschiedlichen Auskoppeldämpfungen, sowie eine echte, intern terminierte Enddose (JAD307TRS) zur Verfügung.
Die JAD300TRS ist eine reine Stichleitungsdose (z.B. für LNB-/Multischalter-Direkt-Anschluss im Legacy-Modus / nicht bzw. nur in bestimmten Fällen geeignet für Unicable-/JESS-Anwendungen - siehe Erklärung bei uns im Forum hier, hier und auch hier).
Ein CATV-Modem (Router/Netzwerk-Switch) kann jeweils am TV-Port betrieben werden (5..65/109..862 MHz)

Neu ! JAD-TSM-Serie ! Achtung, nur für ganz spezielle Einsätze mit Einkabelumsetzern (JPS/JRS), nicht für Legacy-Multischalter (JRM) geeignet !

JAD-Serie mit CATV bis 1218 MHz (nur TSM)

Die Antennensteckdosen der JAD-Serie wurden von uns im Kabelfernseh-Frequenzbereich nach den neuen hohen Anforderungen der Kabelnetzbetreiber für DOCSIS 3.1 und DOCSIS 4.0 und im Sat-Bereich mit unserer langjährigen Systemerfahrung in der Kombination von Kabelfernsehen mit Satellitenempfang entwickelt.
Die Dosen sind mit einem erweitertem CATV-Frequenzbereich bis 1218 MHz ausgestattet (Sat-ZF ab 1350 MHz) und ermöglichen so hohe Datenraten per DOCSIS. Diese Dosen können nur in Verbindung mit Einkabelumsetzern eingesetzt werden, sie sind wegen der sich überschneidenden Frequenzbereiche nicht für den Einsatz an herkömmlichen Multischaltern mit Legacy-Signalen geeignet!
Die Stammleitungsanschlüsse sind fernspeisedurchgängig, vom Sat-Port zum Stamm ist eine Diodenentkopplung vorhanden.
Bei wohnungsübergreifender Installation sollten nicht diese, sondern konfigurierbare Filterdosen der JAP-Serie eingesetzt werden.


Passend für alle gängigen Schalterprogramme (z.B. für Busch-Jäger, Jung, Merten, Berker, Kopp etc., Antennendosen-Abmessungen /-Lochabstände sind genormt)

  JAD300 TRS JAD307 TRS JAD310 TRS JAD314 TRS JAD318 TRS
Stamm 5MHz - - - 1,5 dB - 1,5 dB - 1,1 dB
Stamm 450MHz - - - 1,6 dB - 1,5 dB - 1,2 dB
Stamm 862MHz - - - 1,7 dB - 1,5 dB - 1,3 dB
Stamm 950MHz - - - 1,7 dB - 1,5 dB - 1,4 dB
Stamm 1500MHz - - - 2,3 dB - 2,0 dB - 1,9 dB
Stamm 1800MHz - - - 2,8 dB - 2,2 dB - 1,9 dB
Stamm 2150MHz - - - 3,7 dB - 2,5 dB - 2,2 dB
Abzweig Radio
IEC-Buchse
- 4,5 dB
87,5 .. 108 MHz
- 8 dB
87,5 .. 108 MHz
- 12 dB
87,5 .. 108 MHz
- 16 dB
87,5 .. 108 MHz
- 20 dB
87,5 .. 108 MHz
Abzweig TV
IEC-Stecker
- 2 dB
5..65/109..862 MHz
- 7 dB
5..65/109..862MHz
- 10 dB
5..65/109..862 MHz
- 14 dB
5..65/109..862 MHz
- 18 dB
5..65/109..862 MHz
Abzweig Sat
F-Buchse
- 2 dB
950..2150 MHz
- 7 dB
950..2150 MHz
- 10 dB
950..2150 MHz
- 14 dB
950..2150 MHz
- 18 dB
950..2150 MHz
Abzweig Modem
F-Buchse
- - - - -
Max. Modempegel 120 dBµV
(TV-Buchse)
120 dBµV
(TV-Buchse)
120 dBµV
(TV-Buchse)
120 dBµV
(TV-Buchse)
120 dBµV
(TV-Buchse)
DC-Durchgang max. 500 mA max. 500 mA max. 500 mA max. 500 mA max. 500 mA
Einbautiefe 22,5 mm 22,5 mm 22,5 mm 22,5 mm 22,5 mm
Schirmung/EMV CE, Klasse A CE, Klasse A CE, Klasse A CE, Klasse A CE, Klasse A
GTIN 4250883480000 4250883480017 4250883480024 4250883480031 4250883480048



  JAD309 TSM JAD313 TSM JAD317 TSM JAD320 TSM
Stamm 15MHz - - 3,1 dB - 2,4 dB - 2,0 dB
Stamm 204MHz - - 3,2 dB - 2,2 dB - 1,9 dB
Stamm 258 MHz - - 3,2 dB - 2,2 dB - 1,8 dB
Stamm 862MHz - - 3,1 dB - 2,3 dB - 1,8 dB
Stamm 1218MHz - - 3,1 dB - 3,1 dB - 2,4 dB
Stamm 1350MHz - - 3,1 dB - 3,1 dB - 2,4 dB
Stamm 1800MHz - - 4,3 dB - 3,8 dB - 3,2 dB
Stamm 2150MHz - - 4,5 dB - 4,3 dB - 4,1 dB
Abzweig TV
IEC-Strecker
- 9 dB
258 .. 862 MHz
- 13 dB
258 .. 862 MHz
- 17 dB
258 .. 862 MHz
- 20 dB
258 .. 862 MHz
Abzweig Sat
F-Buchse
- 9 dB
1350..2150 MHz
- 13 dB
1350..2150 MHz
- 17 dB
1350..2150 MHz
- 20 dB
1350..2150 MHz
Abzweig Modem
F-Buchse
- 9 dB
15..1218 MHz
- 13 dB
15..1218 MHz
- 17 dB
15..1218 MHz
- 20 dB
15..1218 MHz
Isolation TV/Modem
15 .. 204 MHz
>= 60 dB >= 60 dB >= 60 dB >= 60 dB
Isolation TV/Modem
258 .. 1218 MHz
>= 24 dB >= 24 dB >= 24 dB >= 24 dB
Sperrtiefe TV -> IN
5..65 MHz
>= 58 dB >= 63 dB >= 67 dB >= 70 dB
Sperrtiefe TV -> IN
65 .. 204 MHz
>= 48 dB >= 53 dB >= 57 dB >= 60 dB
Max. Modempegel 120 dBµV
(IMD kleiner 5 dBµV)
120 dBµV
(IMD kleiner 5 dBµV)
120 dBµV
(IMD kleiner 5 dBµV)
120 dBµV
(IMD kleiner 5 dBµV)
DC-Durchgang max. 500 mA max. 500 mA max. 500 mA max. 500 mA
Einbautiefe 20,5 mm 20,5 mm 20,5 mm 20,5 mm
Schirmung/EMV CE, Klasse A CE, Klasse A CE, Klasse A CE, Klasse A
GTIN 4250883480413 4250883480420 4250883480437 4250883480444


JAD300TRS: Stichdose, welche als einzige Dose einer Ableitung eingesetzt werden (Legacy-Betrieb)
JAD307TRS + JAD309TSM: Enddose, diese terminiert eine Stammleitung (als letzte Dose, diodenentkoppelt)
JAD310/314/318TRS + JAD313/317/320TSM: Durchschleifdose/Durchgangsdose mit unterschiedlichen Auskoppeldämpfungen (diodenentkoppelt)
JAD400TRSM: Stichdose mit Modemanschluss, welche als einzige Dose einer Ableitung eingesetzt wird
JAD410TRSM: Durchschleifdose/Durchgangsdose mit Modemanschluss (diodenentkoppelt)

..... unterschiedlicher Auskoppeldämpfung für die Pegelanpassung der Anlage

Hilfreiche Links mit genauen Erklärungen dazu:
Pegelanpassung
Pegelberechnung
Dänpfungsglied


Lieferung ohne Abdeckplatte und Aufputz-Rahmen ! Diese Teile können einzeln oder komplett zusammen hier im Shop extra hinzu bestellt werden (Rubrik => Antennendosen).



JAD 300 307 309 310 313 314 317 318 320 TRS TSM
