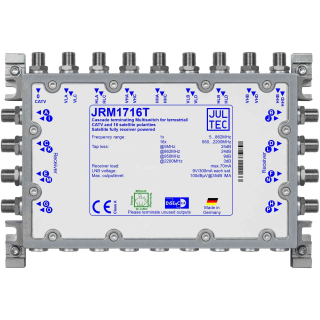

Jultec JRM1716T
5 Jahre Garantie
Produktbeschreibung:
Bei den Geräten JRM1716M und JRM1716T handelt es sich um Multischalter für komplett receivergespeiste Verteilnetze für vier Satellitensysteme. Durch ein neues energieeffizientes Powermanagement-Konzept ist ein einzelner Receiver in der Lage, sowohl den Multischalter als auch die angeschlossenen Quattro-LNBs zu versorgen. Dabei versorgt ein Receiver maximal das LNB, von welchem er Programme empfängt. So ist kein Netzteil erforderlich und es treten keine Standby-Verluste auf.
An jedem der 16 Ausgänge kann ein herkömmlicher Legacy-Receiver mit DiSEqC-Steuerung betrieben werden.
Der JRM1716M hat für die Sat-ZF Stammleitungs-/ Kaskadenausgänge zum Kaskadieren, der JRM1716T ist komplett terminiert (als Einzel- oder Abschlussgerät). Der Strombedarf pro Receiver erhöht sich nicht durch Kaskadierung.
| JRM1716T | ||
| Anzahl Abzweige | 16 | 16 |
| Stammleitung 5..862 MHz | - | - |
| Abzweig 5..862 MHz | - 24 dB | |
| Entkopplung port to port (Terr) | > 35 dB | |
| Stammleitung 950..2200 MHz | 16 x -1..-3 dB | |
| Abzweig 950..2200 MHz | -9..-3 dB | |
| Entkopplung port to port (Sat) | > 26 dB | |
| Max. Ausgangspegel | 100dBµV @ 35 dB IMA (88 dBµV Vollband) | |
| Maximale Receiverlast | 70mA plus LNB* | |
| LNB-Versorgung** | 9V/300mA | |
| Abmessungen | 211x144x54³ | |
| Schirmung/EMV | CE (EN 60728-8), Klasse A | |
| GTIN | 4250883440523 | 4250883440233 |
* Die LNB-Stromaufnahme geht nur reduziert in die Receiverlast ein da Spannungswandler eingesetzt werden
** 300mA pro Sat-System. LNB-Speisung wird mit der HF umgeschaltet
Begriffserklärung: LINK hier drücken
CATV Rückkanal- / Rückweg- tauglich ! So kann auch z.B. Internet und Telefon (z.B. KabelBW, Kabel Deutschland, Unity Media, etc.) über das verlegte Kabel weiterhin betrieben werden !
LASSEN SIE SICH BERATEN !
Wir sind spezialisiert auf Großanlagen. Bei uns bekommen Sie das hochwertige Equiqment dafür "Made in Germany"
Hinweis: offene Ausgänge (Teilnehmerausgänge + ggf. vorhandene Kaskadenausgänge) bitte immer mit einem F- Endwiderstand abschließen !
Bitte auch den terrestrischen Eingang (CATV) mit einem solchen Endwiderstand abschließen wenn er nicht eingesetzt wird.
Technisches Datenblatt Jultec JRM-Serie (englisch + deutsch)
JULTEC JNews 01 Ausgabe 2015 (für JRM-Multischalter Serie)
JNews Ausgabe Nr. 1
Es hat gerade noch zur ANGACOM gereicht, die erste Ausgabe der JNews ist fertig!
JNews soll kein reines Werbe- und Produktankündigungsblatt sein, vielmehr ist das Ziel, jeweils eine Produktgruppe vorzustellen und die technischen Hintergründe dazu ausführlich zu erklären. Da JULTEC im Gegensatz zu vielen Wettbewerbern eine eigene Entwicklung und Fertigung (und damit eigenes Know-How) in Deutschland hat, bietet es sich an, dass gerade JULTEC eine solche Broschüre anbietet.
Das Thema der ersten Ausgabe sind Multischalter für komplett receivergeseiste Verteilnetze. Hier gibt es teilweise noch einen großen Erklärungsbedarf, warum unsere Geräte im Gegensatz zu vielen Wettbewerbsprodukten auch ohne Netzteilanschluss betriebbsicher funktionieren. Dabei wird bewusst auch auf die kritischen Punkte der Installation eingegangen und anhand von Berechnungen erklärt, wo die Grenzen eines solchen Systems liegen. Oft sind es Kleinigkeiten, an die man als Installateur vorher nie gedacht hat, die aber über Erfolg und Mißerfolg entscheiden. Wir wollen dem Installateur die Sicherheit geben, energieeffiziente und dauerhaft betriebssichere Netze für seine Kunden aufzubauen.
JULTEC JNews 01 Ausgabe 2015 (für JRM-Multischalter Serie)
Jultec Produktkatalog mit Anwendungsbeispielen
Update ggf. direkt unter www.jultec.de runter laden (ganz oben auf jeder Seite dort)
Jultec Produktkatalog mit Anwendungsbeispielen
Jultec Schulungs-/Seminar-Unterlagen 5/2015 (technische Infos)
JULTEC bietet kontinuierlich an verschiedenen Orten Produktschulungen an. Die dazugehörigen Seminarunterlagen sind hier downloadbar.
Quelle: http://jultec.de/gloss_Seminar_Download.html / auch zu finden bei uns im Forum unter https://www.satanlagenforum.de/jultec-fachbegriffe-erklarung-t8798.html
Jultec Schulungs-/Seminar-Unterlagen 5/2015 (technische Infos)
Jultec Schulungs-/Seminar-Unterlagen 11/2015 (technische Infos)
Jultec Schulungs-/Seminar-Unterlagen 10/2016 (technische Infos)
Jultec Schulungs-/Seminar-Unterlagen 3/2017 (technische Infos)
| receivergespeist: |
|
| Artikelgewicht: | 1,31 Kg |
| Abmessungen (LxBxH) ( Länge × Breite × Höhe ): | 21,10 × 14,40 × 5,40 cm |
