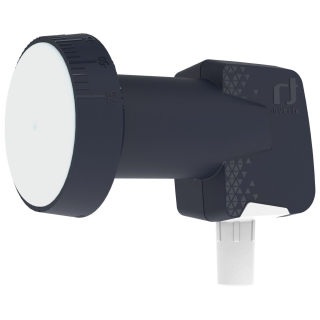

Inverto Premium Single Universal PLL LNB IDLP-SNL410-PREMU-OPN (0,2dB typ./ 0.7dB max. / 40mm)
Speziell entwickelt und selektiert um die Nachfrage des globalen DTH-Marktes für wettbewerbsfähige und 4G/LTE geschützte LNBs zu bewältigen. Mit der neuesten Chipsatz-Technologie und dem Wellenleiter-Design bietet dieser LNB optimierte Empfangsmöglichkeiten. Der LNB ermöglicht den Empfang von Satelliten TV und Radio von einem Satelliten und dessen Verteilung über einen Multiswitch zu den Set-Top Boxen. Der LNB unterstützt HD- und UHD-Übertragungen, hat einzigartige HF-Werte, einen sehr geringen Stromverbrauch und ist so konzipiert um Interferenzen von 4G/LTE-Signalen optimal zu unterdrücken. Entwickelt und Hergestellt nach den höchsten Qualitätsstandards der Industrie, um den strengen Spezifikationen zu entsprechen, ist dieser LNB eine ideale Lösung für den anspruchsvollen Kunden von weltweiten Satelliten-Rundfunkempfangs der DTH-Betreiber.
Hauptmerkmale:
- geringes Phasenrauschen, DVB-S/S2/S2x (HD und UHD/4k) konform
- sehr geringes Rauschmaß (typ. + max. Werte beachten)
- geringer Stromverbrauch (PLL-LNB)
- hohe Kreuzpolarisationsunterdrückung
- hohe Frequenzstabilität
|
Technische Daten (orig. Angaben vom Hersteller 3-2020)
|
|
|---|---|
| Eingangsfrequenzbereich | 10.7 GHz ~ 12.75 GHz |
| Ausgangsfrequenzbereich | 950 MHz ~ 2150 MHz |
| Oszillatorfrequenz (LO) Tiefband | 9.75 GHz |
| Oszillatorfrequenz (LO) Hochband | 10.6 GHz |
| Rauschmaß | 0.2 dB typ. (0.7 dB max.) |
| LO Frequenzgenauigkeit @ 25 °C | ±500 kHz max. |
| LO Temperaturdrift | ±1.0 MHz max. |
| Oszillator (LO) Phasenrauschen (10 kHz) | -80 dBc/Hz max. |
| Verstärkung | 56 dB min. |
| Verstärkungswelligkeit (innerhalb 26 MHz Bandbreite) | ±0.6 dB |
| Verstärkungsschwankung (im Vollband) | ±3 dB |
| Spiegelfrequenzunterdrückung | 40 dB min. |
| Intermodulationsprodukte 3. Ordnung - ICP3 | 10 dBm min. |
| 1 dB Kompressionspunkt (am Ausgang) | 0d Bm min. |
| Kreuzpolarisationsunterdrückung | 22 dB typ., 20 dB min. |
| Kontrollsignal Ca (V) | 11.0 V ~ 14.0 V |
| Kontrollsignal Cb (H) | 16.0 V ~ 20.0 V |
| Kontrollsignal Cc (Bandumschaltung) | 22 kHz ±4 kHz, 0.4 V ~ 0.8 V pp |
| Ausgang VSWR | 2.5 : 1 |
| Bandinterne Störung | -60 dBm max. |
| Stromaufnahme | 80mA max. @ 11 VDC ~ 20 VDC |
| Betriebstemperatur | -35 °C ~ +60 °C |
| Ausgangsimpedanz (LNB2) | 75 O |
| Ausgangsanschluss | F-Typ (w) |
| Antennen F/D Verhältniss | 0.6 |
| Gewicht | 136g |
Eignung: max. 1 Teilnehmer Anlage digital zum direkten Anschluss ans LNB
HDTV-/ 3D-tauglich / UHD-tauglich / Sky-tauglich etc. (das will ich hier eigentlich nicht schreiben da es jedes LNB kann, viele suchen aber danach :-) )
Datenblatt Inverto Premium Single Universal PLL LNB IDLP-SNL410-PREMU-OPN (0,2dB typ.)
Inverto LNB Anleitung (5445-5446-5447-5448-5482 UM) deutsch V230920
| Artikelgewicht: | 0,14 Kg |
| Abmessungen (LxBxH) ( Länge × Breite × Höhe ): | 12,00 × 6,90 × 9,80 cm |
