Global Invacom FibreMDU LNB mit 32-fach Verteilung
Akt. verfügbare Stückzahl: 0 - fragen Sie uns nach Alternativen ! z.B. => Global-Invaom OTx-Kit
Das LNB mit optischem Ausgang setzt die empfangbaren Satellitensignale in digitale Lichtwellen um.
Alle 4 SAT-Ebenen werden über den optischen Ausgang in einen Frequenzbereich von 950-5450 MHz übertragen.
Ideal für lange Kabelstrecken, für die Erweiterung von "alten, analogen" Anlagen auf digitalen Empfang wo man bauartbedingt nicht die beiden 2 vorhandenen Kabel auf 4 erweitern kann oder auch für wohnungsübergreifende Installationen mit getrennt notwendigen Potentialausgleichen nach DIN.
- Das LNB mit optischem Ausgang setzt die empfangbaren Satellitensignale in digitale Lichtwellen um. Alle 4 SAT-Ebenen werden über den optischen Ausgang in einen Frequenzbereich von 950 - 5450 MHz übertragen.
- Zur Umwandlung von SAT-ZF-Signalen in optische Signale in 1310nm-Technologie
- Minimale Dämpfung: nur 0,3dB Dämpfung pro km im Vergleich zu ca. 32 dB/100m beim klassischen Koaxialkabel.
- Verteilung auf bis zu 32 optische Empfänger
Optisches Empfangs- und Verteilsystem
Ein optisches Empfangssystem ist ideal für die Verteilung von SAT-Signalen über längere Strecken und für die Versorgung vieler Teilnehmer. Je nach Bedarf kann ein optisches System mit optischem LNB, optischem Empfänger und optischen Verteilern bestückt werden.
Technische Daten
Eingangsfrequenzbereich 10,7 - 12,75 GHz
Frequenzbereich vertikal, gestapelt: 0,950 - 3,0 GHz
-- Vertikal low:0,950 - 1.95 GHz / Vertikal high: 1,95 - 3,00 GHz) --
Frequenzbereich horizontal, gestapelt 3,4 - 5,45 GHz
-- Horizontal low: 3,40 - 4,40 GHz / Horizontal high: 4,40 - 5,45 GHz
Polarisation linear horizontal und vertikal
Polarisation linear horizontal und vertikal
Wellenlänge 1310 nm
Optischer Ausgangspegel (nom. bis 25°C) dBm 7,0
Rauschmaß (typ. bis 25°C) 0,5 dB
Verstärkung 62-72dB
L.O.-Frequenz, vertikal 9,75 GHz
L.O.-Frequenz, horizontal 7,3 GHz
Spiegelfrequenzunterdrückung 40dB
Entkopplung (typ.) 30dB
Spurious Ausgang (950 MHz - 3 GHz, 3,4 - 5,45 GHz) -25 dBc
Spannungsversorgung nominal DC 12 V
Stromverbrauch <450mA
Connector am Eingang: DC F-Buchse
Connector am optischen Ausgang: FC/PC
Feed-Durchmesser (LNB-Halterung) 40mm
Betriebstemperaturbereich -30 - +60°C

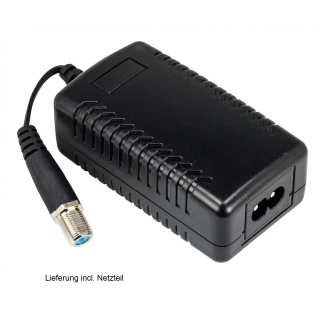

Lieferung incl. Netzteil + LNB-Schutzkappe (weiß)
Hinweis: hinter jedem optischen LNB wird immer ein optisches Dämpfungsglied direkt benötigt !!
Baugleich mit Polytron OPM-LNB 032 (Art. Nr. 9245500), Triax TOL 32, Televes LNB OSP 4, Astro Strobel SBF 4, GSS Grundig GLO 100 uvm.
Global-Invacom FibreMDU optische Artikel Datenblatt 1
Global-Invacom FibreMDU optische Artikel Datenblatt 2
| Steckertyp optisch: |
|
| Artikelgewicht: | 0,65 Kg |
| Abmessungen (LxBxH) ( Länge × Breite × Höhe ): | 17,30 × 10,80 × 6,80 cm |
