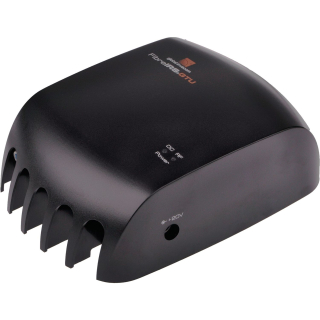

Global Invacom IRS Quad Abschluss-Einheit MKII
Optischer Umsetzer/Konverter, Quad
Ersetzt durch => Global-Invacom MKIII Quad-Umsetzeinheit optisch
Die Abschlusseinheit MKII ("virtual Converter") wandelt das optische Eingangssignal in ein HF-Signal zurück. Die integriete AGC (Automatic Gain Control) sorgt für einen gleichbleibenden Ausgangspegel mit gleichbleibender Qualität, solange der optische Eingangspegel zwischen 0dBmW und -15dBmW liegt. Zwei LEDs zeigen den Status der Einheit an.
Die Abschlusseinheit der MKII Version, ist sowohl für den Betrieb an einem Fibre LNB als auch für den Anschluss an ein Fibre IRS ODU Kit geeignet.
An die Quad Abschluss Einheit können bis zu 4 digitale Satreceiver direkt angeschlossen werden. Die Spannungsversorgung der Abschluss Einheit erfolgt über die Receiver oder über ein separates 20V DC Netzteil (optional erhältlich).
Die IRS Quad Abschluss Einheit MKII kann sowohl mit dem Fibre LNB als auch mit dem IRS Fibre Kit genutzt werden.
Die neue MKII Version löst die bisherigen Quad- und IRS Quad Abschluss Einheiten ab.
Technische Daten
Geeignet für optische LNB (z.B. Global-Invacom, Triax TOL32/TOL64)
Eingebaute AGC für konstanten HF-Ausganspegel
Eingang Optik
Eingangspegel: 0 bis -15dBm
Wellenlänge: 1310/1550 nm
Eingangsfrequenzbereich, vertikal: 0.95 - 3.0 GHz
Eingangsfrequenzbereich, horizontal: 3.4 - 5.45 GHz
Terrestrischer Frequenzbereich DVB-T: 470 - 854 MHz
Terrestrischer Frequenzbereich DAB: 213 - 230 MHz
Terrestrischer Frequenzbereich DTT: 87 - 108 MHz
Anschluss am Eingang: FC/PC
Ausgänge SAT
Impedanz, nominal: 75 Ohm
Rückflussdämpfung (min.): 10dB
Automatische Verstärkungsregelung (AGC): 30dB
Ausgangspegel SAT: ca. 70dBµV (AGC-geregelt)
Ausgänge Terrestrik
Terrestrischer Frequenzbereich DVB-T: 470 - 854 MHz
Terrestrischer Frequenzbereich DAB: 174 - 240 MHz
Terrestrischer Frequenzbereich FM: 87 - 108 MHz
Ausgangspegel: ca. 68dBµV
Anschlüsse am Ausgang: 5x F (4x SAT+1x terr.).
Achtung/Hinweis: bei einer Dämpfung < 10dB zwischen Optischem-LNB und Rückumsetzer muss ein LWL-Dämpfungsglied zwischenschaltet werden
Datenblatt Global-Invacom IRS Quad Umsetzeinheit MK II
| Steckertyp optisch: |
|
| Artikelgewicht: | 0,80 Kg |
| Abmessungen (LxBxH) ( Länge × Breite × Höhe ): | 10,90 × 13,60 × 5,00 cm |
