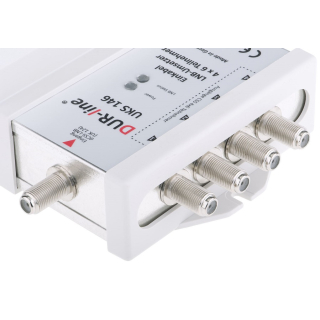

Dur-Line UKS 146 Einkabel-Set mit 1x Dur-Line UK124 JESS/dCSS LNB (24 Teilnehmer / 1 Satellit / 4x6 UBs via Unicable EN50494)
Reduzieren Sie jetzt mit dem DUR-line UKS 146 Set den Verkabelungsaufwand und damit die Installationskosten Ihrer Satellitenanlage auf ein Minimum.
Die einzigartigen UKS Einkabel-Umsetzer von DUR-line ermöglichen eine hoch effiziente Verteilung von einem oder zwei Satelliten. Je nach Version wird das Signal von einem oder zwei UK 124 LNBs auf vier Ausgänge mit jeweils sechs Unicable I Frequenzen/Teilnehmer umgesetzt. Somit können insgesamt bis zu 24 Unicable EN50494 Empfänger angeschlossen werden. Dazu werden intern Frequenzen von Unicable II (JESS EN50607) auf Unicable I (EN50494) umgesetzt, sodass auch ältere Empfangsgeräte problemlos verwendet werden können. Sie müssen lediglich den Unicable EN50494 Standard unterstützen, was heute bei nahezu alle TVs und Receiver der Fall ist.
Artikelmerkmale
- Empfang von einem Satelliten z.B. Astra 19.2°
- 4x 6 Unicable (EN50494) Ausgänge
- Minimaler Verkabelungsaufwand
- Flexibel und Zukunftsfähig
- Weitere Aufteilung per SAT-Verteiler möglich
- Unicable1 (keine Unicable 2/JESS taugliches Gerät notwendig)
- alle Programme empfangbar
- kompatibel mit nahezu allen TVs und Receivern
- Perfekt für moderne Dual/FBC-Frontends/-Tuner (VU+, Dreambox, Gigablue, etc.)
- kompatibel mit DUR-line UK 124 dCSS LNB
Lieferumfang
- 1 Stück DUR-line UKS 146
- 1 Stück DUR-line UK 124
Basiert auf "dCSS-Technologie"
Technische Daten UKS 146:
| Frequenzbereich SAT | 950 - 2200MHz | |
| Frequenzbereich Terr. | 50 - 790MHz | |
| Dämpfung | SAT: 0dB | |
| Ausgangspegel SAT | max. 90dBµV (EN50083-2 Schirmdämpfung) | |
| Ausgangspegel Terr. | max. 95dBµV (EN50083-2 Störstrahlung) | |
| Anzahl Anschlüsse | Eingänge: 1 (dCSS LNB) | Ausgänge: 4 |
| Steuersignale | Eingang: EN50494,EN50607 | Ausgang: EN50607 |
| max. Stromabgabe an LNB | 400mA | |
| Leistung (Bereitschaft) | 1W | |
| Leistung (Volllast) | max. 21W | |
| Umgebungstemperatur | -20 ... +40°C | |
| Abmessungen | 165 x 121 x 57mm (B x H x T) |
Zuordnung der Frequenzen zu den Nutzernummern der einzelnen Einkabel-Ausgangslinien:
Nutzernummer (UB) Frequenz (MHz)
Ausgang 1: 1 - 1005 / 2 - 1210 / 3 - 1420 / 4 - 1610 / 5 - 1815 / 6 - 1995
Ausgang 2: 1 - 1050 / 2 - 1260 / 3 - 1475 / 4 - 1680 / 5 - 1725 / 6 - 2040
Ausgang 3: 1 - 1095 / 2 - 1305 / 3 - 1520 / 4 - 1725 / 5 - 1905 / 6 - 2085
Ausgang 4: 1 - 1140 / 2 - 1350 / 3 - 1565 / 4 - 1770 / 5 - 1950 / 6 - 2130
Das angeschlossene dCSS-LNB muss folgende Parameter unterstützen/besitzen:
Nutzernummer (UB) Frequenz (MHz)
1 - 1005 / 2 - 1050 / 3 - 1095 / 4 - 1140 / 5 - 1210 / 6 - 1260 / 7 - 1305 / 8 - 1350 / 9 - 1420 / 10 - 1475 / 11 - 1520 / 12 - 1565 / 13 - 1610 / 14 - 1680 / 15 - 1725 / 16 - 1770 / 17 - 1815 / 18 - 1860 / 19 - 1905 / 20 - 1950 / 21 - 1995 / 22 - 2040 / 23 - 2085 / 24 - 2130
Dur-Line UKS 146 Einkabel-Set für 1 Satelliten (1x4x6 Unicable-Multischalter)
Datenblatt Dur-Line UK 124 dCSS-LNB (Unicable 2)
| Auflösung: |
SD (digital)
|
| Einkabel-tauglich: |
|
| Empfang: |
|
| Artikelgewicht: | 0,75 Kg |
| Abmessungen (LxBxH) ( Länge × Breite × Höhe ): | 16,50 × 12,10 × 5,70 cm |
