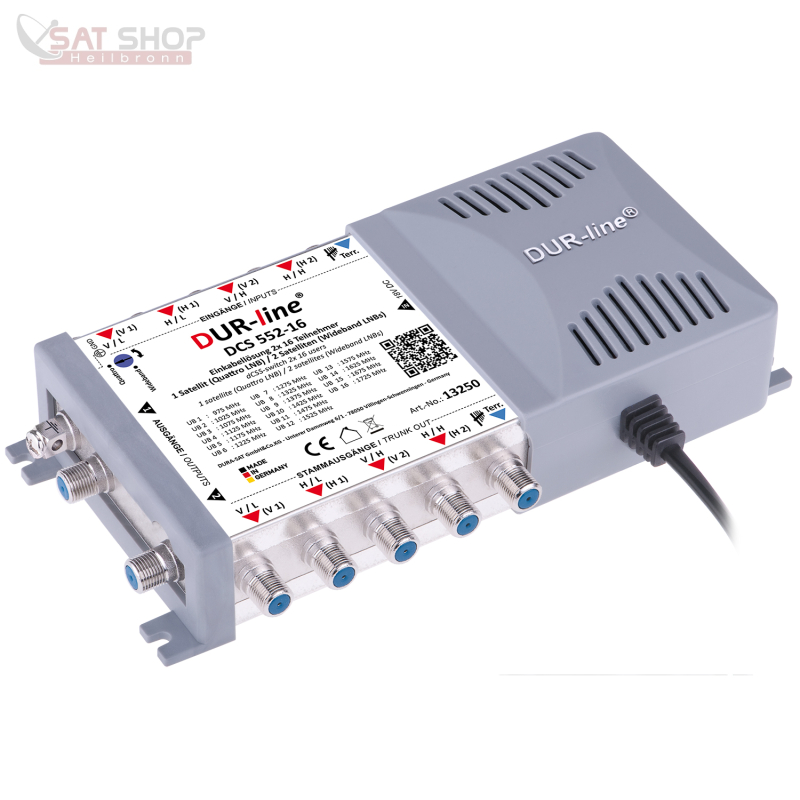

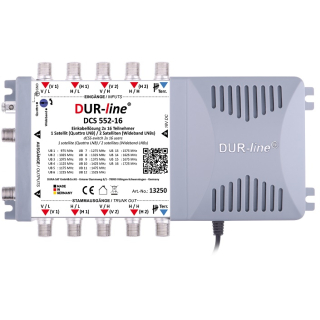

Dur-Line DCS 552-16 Unicable EN50494 / JESS EN50607 Multischalter (2x16 UBs/Umsetzungen - für Quattro-LNB oder Breitband-LNB Betrieb - 1/2 Satelliten)
Unsere neue DCS 552-16 - Einkabellösung für ein Quattro- (1 Satelliten Empfang) oder zwei Wideband-LNBs (2 Satelliten Empfang) mit 2 Ausgängen für je 16 SCR-Teilnehmer
SCR-Kaskade mit 5 Eingängen für ein Quattro LNB oder zwei Wideband-LNBs und 2 Ausgängen für je 16 SCR-Teilnehmer (also insgesamt bis zu 32 Teilnehmer).
Dank Stammausgängen beliebig erweiterbar, z.B. auf 64 oder 96 Teilnehmer.
Highlights:
- Kompatibel mit einem Quattro oder zwei Wideband LNBs
- 2x 16 SCR-Teilnehmer Frequenzen (IDs/UBs für je 16 Tuner in Versorgung pro Ausgang)
- Terrestrischer Eingang (für DVB-T2, Kabel-TV/DVB-C, UKW, DAB+ …)
- beliebig kaskadierbar
- Made in Germany
Dieses neue DCS 552-16 Einkabelsystem ist ein wahres Multitalent. Mittels Drehschalter können entweder ein Quattro LNB (1 Satellit) oder zwei Wideband LNBs (für 2 Satelliten) angeschlossen werden.
Über jeweils 1 Koaxkabel können bis zu 16 Teilnehmer mit allen Programmen versorgt werden.
Die Einkabellösung kann auch durch eine 2. oder 3. DUR-line DCS 552-16 - Einkabel Kaskade auf 64 oder 96 Teilnehmer erweitert werden (oder auch mit einem DCS551-24 bzw. jedem anderen Schalter).
Die angeschlossenen Sat Receiver oder TV Geräte mit eingebautem Sat DVB-S/S2 Tuner müssen die europäische Unicable Norm EN50494 oder JESS EN50607 unterstützen (Unicable kann max. bis zur UB/ID8 verwendet werden, darüber hinaus gehen nur Geräte die den JESS EN50607 'Standard unterstützen).
Der Schalter ist kaskadenfähig und kann beliebig erweitert werden (auch vor einen vorhandenen Multischalter).
Technische Daten:
| Eingänge | 4x SAT (1x Quattro / 2x Wideband 10.40 GHz) + 1x Terrestrik | |||
| Unterstützte LNBs | 1x Quattro LNB oder 2x Wideband LNB (10.40 GHz) | |||
| Stamm-Ausgänge | 4x SAT (1x Quattro / 2x Wideband) + 1x Terr. | |||
| Teilnehmer-Ausgänge | 2 (2x je 16) | |||
| Teilnehmer Frequenzen | UB 1 = 0975 MHz | UB 2 = 1025 MHz | UB 3 = 1075 MHz | UB 4 = 1125 MHz |
| (je Ausgang gleich) | UB 5 = 1175 MHz | UB 6 = 1225 MHz | UB 7 = 1275 MHz | UB 8 = 1325 MHz |
| UB 9 = 1375 MHz | UB 10 = 1425 MHz | UB 11 = 1475 MHz | UB 12 = 1525 MHz | |
| UB 13 = 1575 MHz | UB 14 = 1625 MHz | UB 15 = 1675 MHz | UB 16 = 1725 MHz | |
| Oszillator-Frequenz LNB | Quattro LNB: 9750/10600 MHz / Wideband LNB: 10,4 GHz | |||
| Frequenzbereich Terr. | 5 - 862 MHz | |||
| Eingangsdämpfung SAT | -5 ... -1dB +/-2dB | |||
| Eingangsdämpfung Terr. | -20dB +/-2dB | |||
| Max. Ausgangspegel SAT | 100 dBµV (keine AGC) | |||
| Netzteil | 90...264 VAC 50/60Hz | |||
| Abmessung | 250 x 117 x 65mm | |||
| Gewicht / Arbeitstemperaturbereich | ~ 583g / -20...+50 °C | |||
dCSS-Technologie
Dur-Line DCS 552-16 Bedienungsanleitung
| Einkabel-tauglich: |

|
| Breitband LNB tauglich: |
|
| Artikelgewicht: | 0,58 Kg |
| Abmessungen (LxBxH) ( Länge × Breite × Höhe ): | 25,00 × 11,70 × 6,50 cm |
