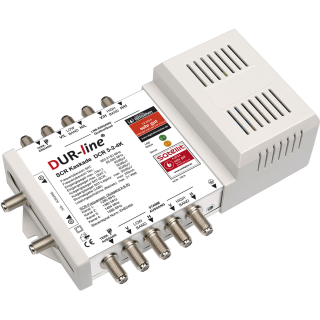

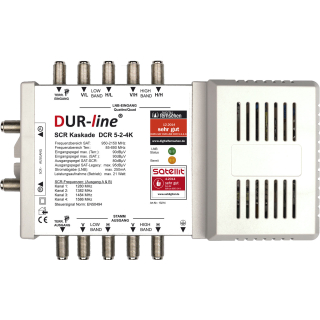

Dur-Line DCR 5-2-4K V2 Unicable Einkabel Multischalter (für 2x4 Unicable + Kaskadenausgänge)
Dur-Line DCR 5-2-4K "Version 2" Unicable Einkabel Multischalter (für 2x4 Unicable + Kaskadenausgänge)
Quad-LNB + Quattro-LNB tauglich / RF-Magic Entropic Chipsatz mit AGC-Regelung (Auto Gain Control)Die DUR-line DCR-Serie ist eine qualitativ sehr hochwertige Serie mit einem sehr guten Preis-Leistungsverhältnis. Mit dieser Serie werden heute nahezu alle Anforderungen an ein modernes und zukunftsfähiges Mehrfamilienhaus erfüllt.

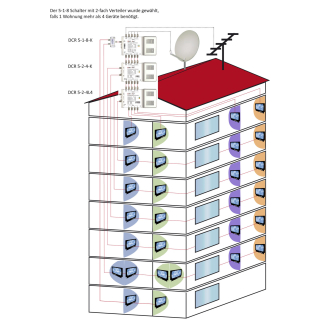

Je Ausgang stehen pro Wohneinheit 4 Anschlüsse zur Verfügung. Der DCR 5-2-4K verfügt somit über 2 x 4 Anschlüsse + Kaskadenausgänge. Falls mehr als 4 Anschlüsse für eine Wohnung benötigt werden, kann der DCR 5-1-8(L4) oder (K) verwendet werden. Wird an den Ausgang des DCR 5-1-8 (...) ein 2-fach Verteiler geschaltet, können die Frequenzen beliebig je Wohnung aufgeteilt werden (z.B. 4 + 4, 3 + 5, 6 + 2 Anschlüsse).
| Technische Daten |
| Eingänge Terrestrik |
1
|
| Eingänge SAT-ZF | 4 |
| SCR-Ausgänge | 2 |
| SCR-Teilnehmer |
2 x 4
|
| SCR-Frequenzen |
Ausgang A:
Receiver 1: 1280 MHz (PIN 39)
Receiver 2: 1382 MHz (PIN 46)
Receiver 3: 1484 MHz (PIN 81) Receiver 4: 1586 MHz (PIN 97) Ausgang B: Receiver 1: 1280 MHz (PIN 12)
Receiver 2: 1382 MHz (PIN 50)
Receiver 3: 1484 MHz (PIN 22) Receiver 4: 1586 MHz (PIN 73) |
| Steuersignal SCR |
EN 50607 : 2013
EN 50494 : 2007 |

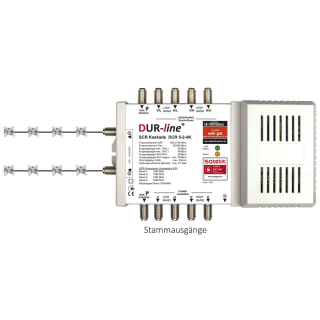

| Stamm-Ausgänge | 5 |
| Frequenzbereich Terrestrik | 85 - 690 MHz |
| Frequenzbereich Sat-ZF | 950 - 2150 MHz |
| Anschlussdämpfung Terrestrik | 0 dB |
| Entkopplung Sat-ZF | > 28 dB |
| Ausgangspegel Sat-SCR | 80 dBµV |
| Ausgangspegel Multischalter (Legacy) | max. 95 dBµV |
| Eingangspegel Sat/Terrestrik | je max. 90 dBµV |
| LNB-Stromversorgung | Low Band Vertikal 14 V / 250 mA / 0 kHz Low Band Horizontal 18 V / 250 mA / 0 kHz High Band Vertikal 14 V / 250 mA / 22 kHz High Band Horizontal 8 V / 250 mA / 22 kHz |
| Stromaufnahme je SCR-Teilnehmer | 25 - 50 mA |
| Betriebsspannung | 198 - 250 VAC, 40 - 60 Hz |
| Netzeingangsleistung (typ.) | Standby 1,10 W LNB Strom 0 mA 5,75 W LNB Strom 250 mA 11,00 W |
